流程设计器(BPMN)
相关视频:
在 《审批接入(流程表单)》、《审批接入(业务表单)》 小节中,我们已经新建过流程模型,并发布为流程定义,如下图所示:
本文,我们将进一步讲解【流程模型】、【流程定义】,特别是如何使用 BPMN 流程设计器。
# 1. 流程模型
流程模型,对应 [工作流程 -> 流程管理 -> 流程模型] 菜单,如下图所示:
- 后端,由 BpmModelController 提供接口
- 前端,由
/views/bpm/model/index.vue
实现界面
# 1.1 表结构
流程设计模型部署表,由 Flowable 提供的 ACT_RE_MODEL
表实现,如下所示:
字段名称 | 字段描述 | 数据类型 | 主键 | 为空 | 取值说明 |
---|---|---|---|---|---|
ID_ | ID_ | nvarchar(64) | √ | ID_ | |
REV_ | 乐观锁 | int | √ | 乐观锁 | |
NAME_ | 名称 | nvarchar(255) | √ | 名称 | |
KEY_ | KEY_ | nvarchar(255) | √ | key | |
CATEGORY_ | 分类 | nvarchar(255) | √ | 分类 | |
CREATE_TIME_ | 创建时间 | datetime | √ | 创建时间 | |
LAST_UPDATE_TIME_ | 最新修改时间 | datetime | √ | 最新修改时间 | |
VERSION_ | 版本 | int | √ | 版本 | |
META_INFO_ | META_INFO_ | nvarchar(255) | √ | 以 json 格式保存流程定义的信息 | |
DEPLOYMENT_ID_ | 部署ID | nvarchar(255) | √ | 部署ID | |
EDITOR_SOURCE_VALUE_ID_ | datetime | √ | |||
EDITOR_SOURCE_EXTRA_VALUE_ID_ | datetime | √ |
我们可以通过 META_INFO
字段,额外拓展了 icon
图标、description
描述、formType
、formId
、formCustomCreatePath
、formCustomViewPath

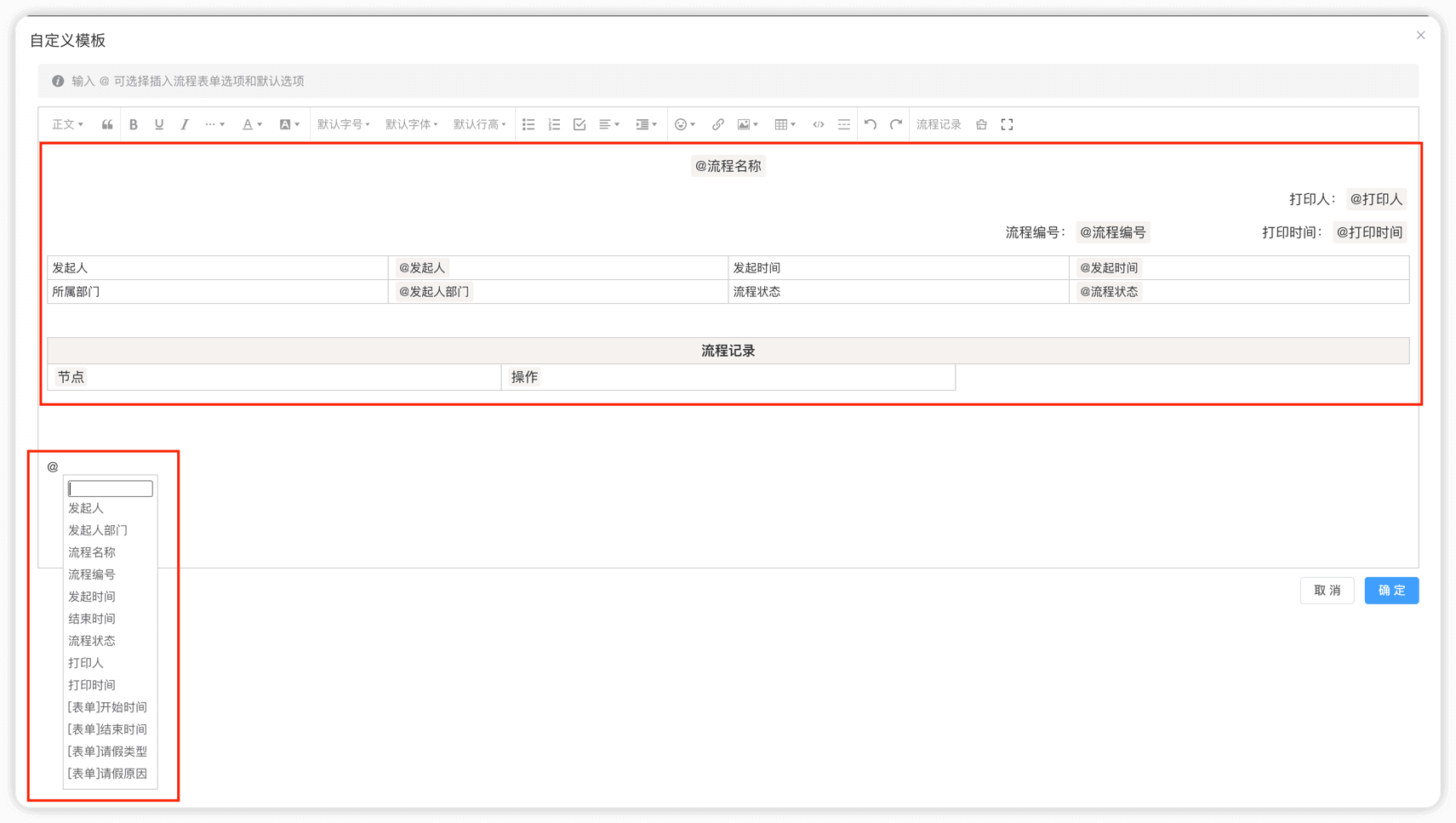

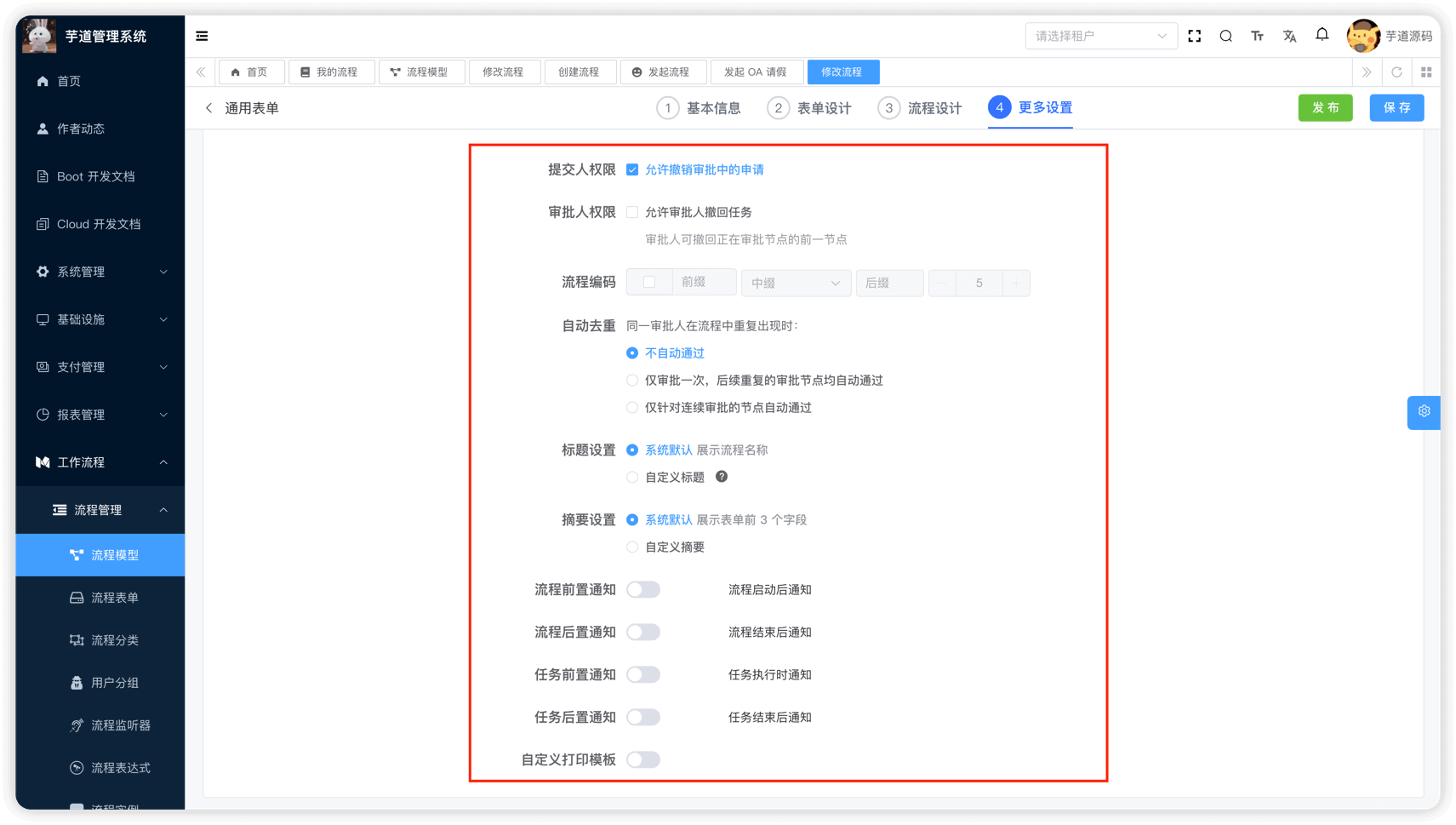

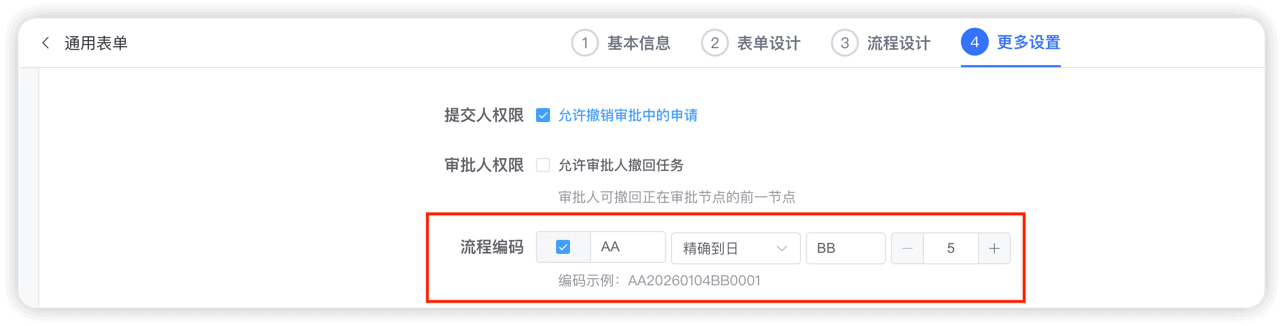

表单等信息。如下图所示:
# 1.2 流程设计器

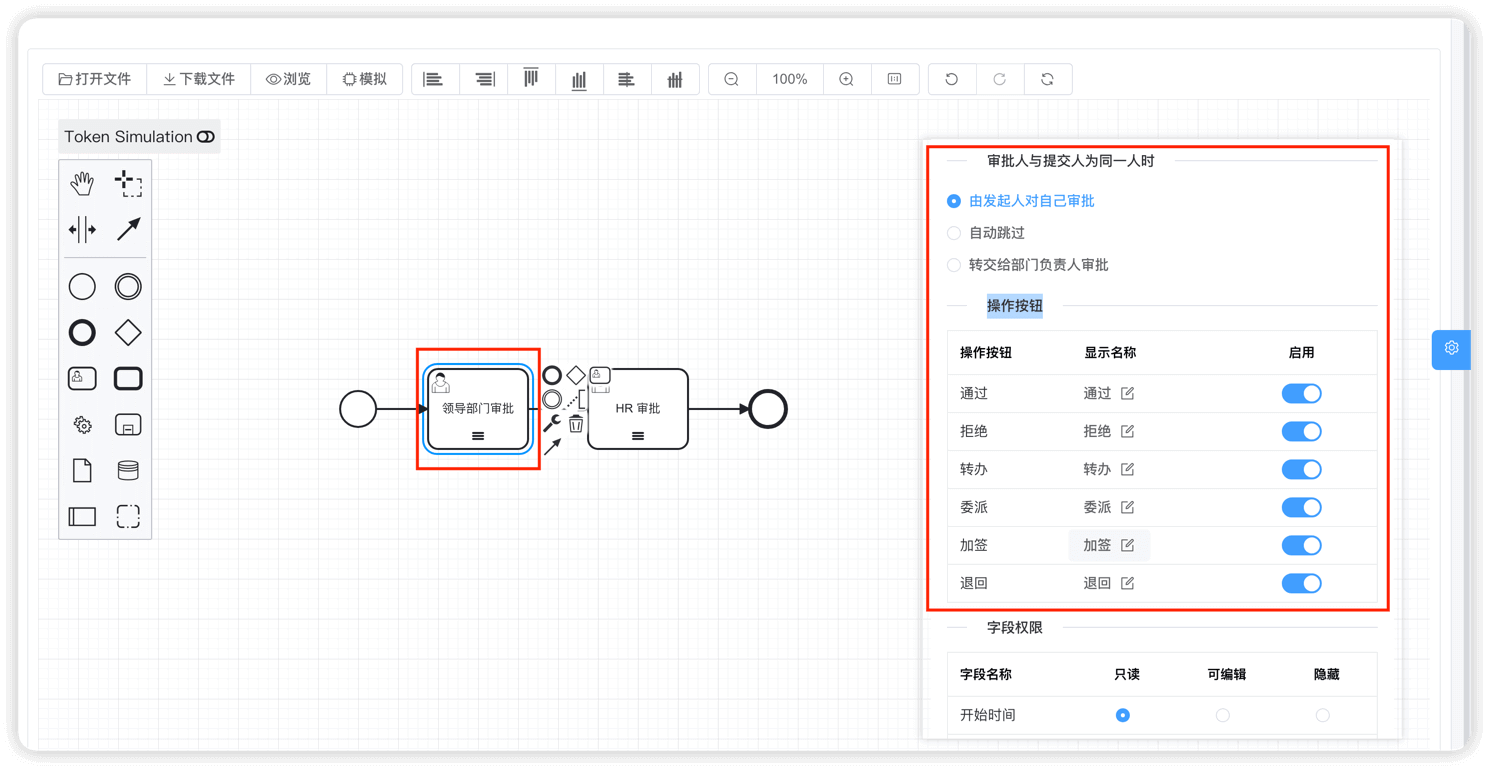

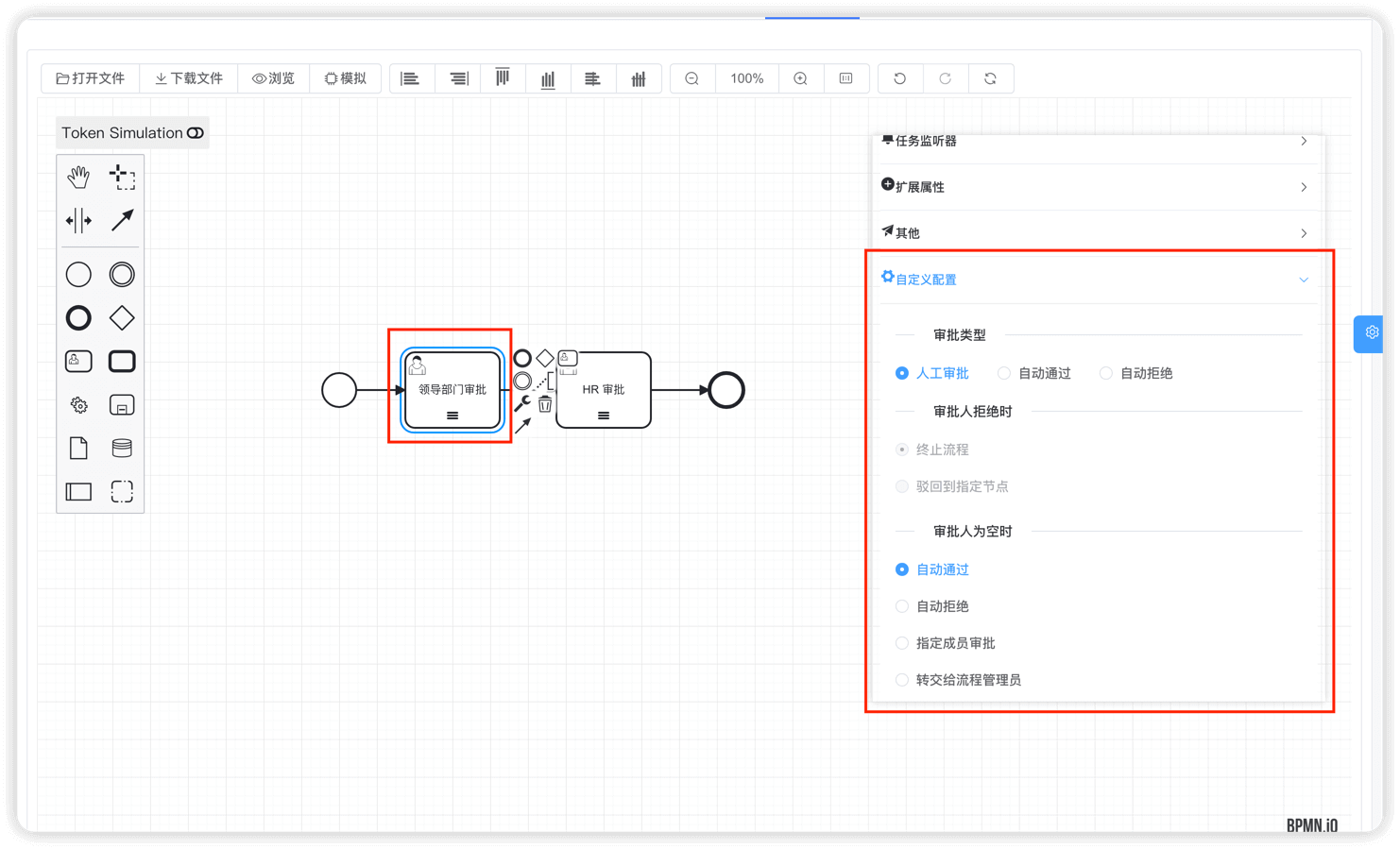

① BPMN 流程设计器,由项目的 ProcessDesigner.vue (opens new window) 实现。
它是基于 https://github.com/miyuesc/bpmn-process-designer (opens new window) 拓展,底层是 bpmn-js (opens new window)。
补充说明:
bpmn-process-designer
提供 Vue2 + ElementUI、Vue3 + NaiveUI 两个版本,而我们是 Vue3 + ElementPlus,是通过 Vue2 + ElementUI 迁移适配实现。
② BPMN 预览,支持高亮,由 ProcessViewer.vue (opens new window) 实现。
它是直接基于 bpmn-js (opens new window) 拓展,没有基于 bpmn-process-designer
。
下面,我们将详细讲解 BPMN 流程设计器的各个配置项:任务(表单)、任务(审批人)、多实例(会签配置)、执行监听器、任务监听器等等。
# 1.3 任务(表单)
# 1.3.1 表单配置

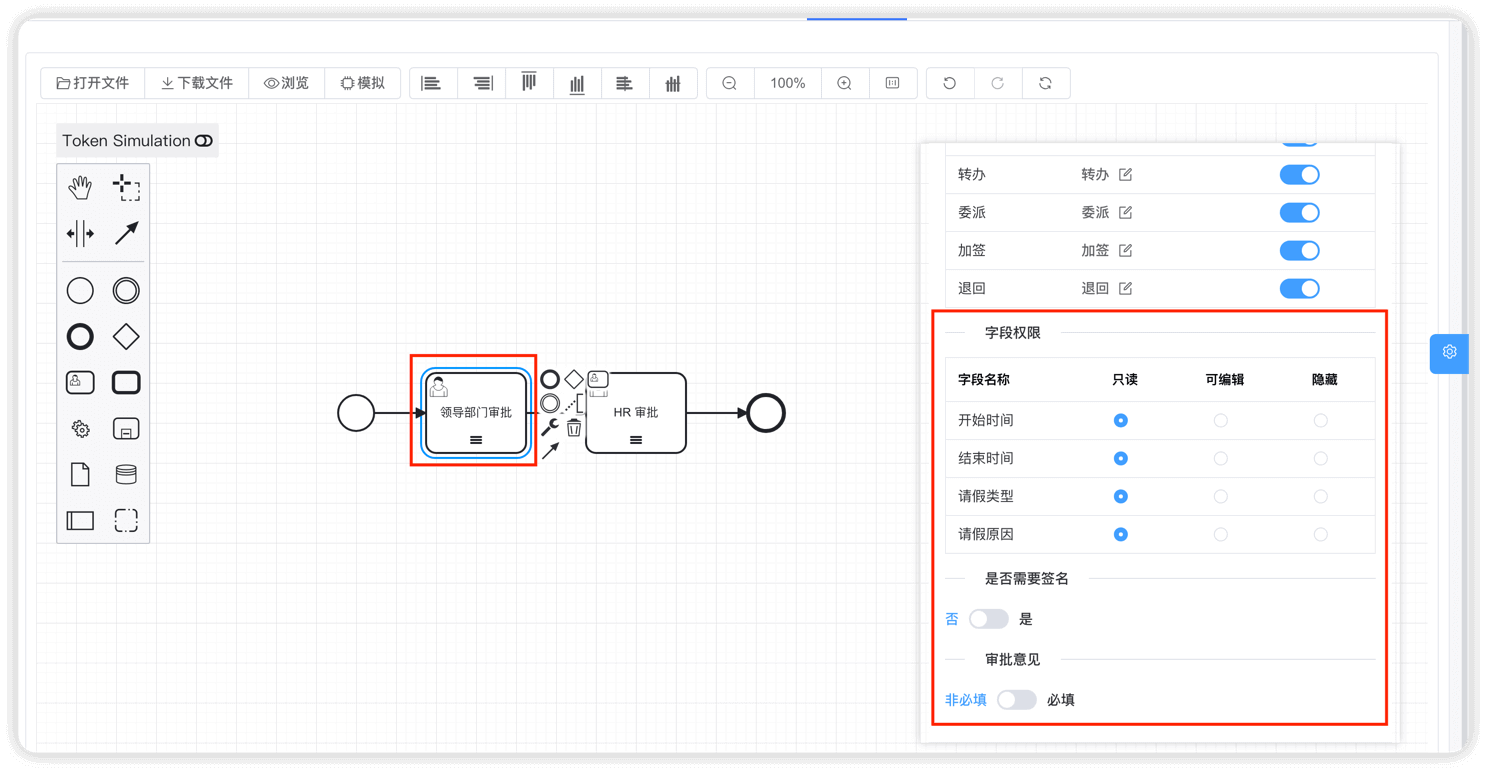

每个任务节点,有个 [表单] 配置项,用于配置任务审批时,补充填写表单信息。如下图所示:
拓展知识:
① 问题:配置的表单,最终是怎么存储的?
回答:在 BPMN 的 UserTask 节点上,有个 formKey
属性,用于存储表单的 key,这里我们就存了【流程表单】的编号。
② 问题:为什么只支持【流程表单】,不支持【业务表单】呢?
回答:【业务表单】暂时没想到比较优雅的二次修改方案,因为它属于业务系统,无法在审批通过时,一起进行提交。
③ 问题:表单设计器,怎么使用远程数据?
回答:参见 https://docs.qq.com/doc/DZlNIVkZSTlVJVEd2 (opens new window) 文档。
# 1.3.2 表单效果
在审批任务通过时,需要额外填写表单信息,如下图所示:
填写的表单数据,会存储到 Flowable 任务的 variables
中,如下图所示:
# 1.4 任务(审批人)
详细见 《选择审批人、发起人自选》 文档。
# 1.5 多实例(会签配置)
详细见 《会签、或签、依次审批》 文档。
# 1.6 执行监听器
详细见 《执行监听器、任务监听器》 文档。
# 1.7 任务监听器
详细见 《执行监听器、任务监听器》 文档。
# 2. 流程定义
流程模型在部署后,会创建一个新版本的流程定义,并挂起老版本的流程定义。最终,我们点击某个流程模型的「流程定义」按钮,可以看到它对应的流程定义,如下图所示:
- 后端,由 BpmProcessDefinitionController 提供接口
- 前端,由
/views/bpm/definition/index.vue
(opens new window) 实现界面
# 2.1 表结构
① 流程定义表,由 Flowable 提供的 ACT_RE_PROCDEF
表实现,如下所示:
字段 | 类型 | 主键 | 说明 | 备注 |
---|---|---|---|---|
ID_ | NVARCHAR2(64) | Y | 主键 | |
REV_ | INTEGER | N | 数据版本号 | |
CATEGORY_ | NVARCHAR2(255) | N | 流程定义分类 | 读取 xml 文件中程的 targetNamespace 值 |
NAME_ | NVARCHAR2(255) | N | 流程定义的名称 | 读取流程文件中 process 元素的 name 属性 |
KEY_ | NVARCHAR2(255) | N | 流程定义key | 读取流程文件中 process 元素的 id 属性 |
VERSION_ | INTEGER | N | 版本 | |
DEPLOYMENT_ID_ | NVARCHAR2(64) | N | 部署ID | 流程定义对应的部署数据 ID |
RESOURCE_NAME_ | NVARCHAR2(2000) | N | bpmn文件名称 | 一般为流程文件的相对路径 |
DGRM_RESOURCE_NAME_ | VARCHAR2(4000) | N | 流程定义对应的流程图资源名称 | |
DESCRIPTION_ | NVARCHAR2(2000) | N | 说明 | |
HAS_START_FORM_KEY_ | NUMBER(1) | N | 是否存在开始节点formKey | start 节点是否存在 formKey :0-否,1-是 |
HAS_GRAPHICAL_NOTATION_ | NUMBER(1) | N | ||
SUSPENSION_STATE_ | INTEGER | N | 流程定义状态 | 1-激活、2中止 |
TENANT_ID_ | NVARCHAR2(255) | N | ||
ENGINE_VERSION_ | NVARCHAR2(255) | N | 引擎版本 |
② 由于 ACT_RE_PROCDEF
表没有类似 ACT_RE_MODEL
有 META_INFO_
字段,所以我们额外创建了一个 BPM 流程定义的信息表,用于存储流程定义的额外信息。如下所示:
省略 creator/create_time/updater/update_time/deleted/tenant_id 等通用字段
CREATE TABLE `bpm_process_definition_info` (
`id` bigint NOT NULL AUTO_INCREMENT COMMENT '编号',
`process_definition_id` varchar(64) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci NOT NULL COMMENT '流程定义的编号',
`model_id` varchar(64) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci NOT NULL COMMENT '流程模型的编号',
`icon` varchar(512) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci DEFAULT NULL COMMENT '图标',
`description` varchar(255) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci DEFAULT NULL COMMENT '描述',
`form_type` tinyint NOT NULL COMMENT '表单类型',
`form_id` bigint DEFAULT NULL COMMENT '表单编号',
`form_conf` varchar(1000) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci DEFAULT NULL COMMENT '表单的配置',
`form_fields` varchar(5000) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci DEFAULT NULL COMMENT '表单项的数组',
`form_custom_create_path` varchar(255) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci DEFAULT NULL COMMENT '自定义表单的提交路径',
`form_custom_view_path` varchar(255) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci DEFAULT NULL COMMENT '自定义表单的查看路径',
PRIMARY KEY (`id`) USING BTREE
) ENGINE=InnoDB AUTO_INCREMENT=246 DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_unicode_ci COMMENT='BPM 流程定义的信息表';
本质上,就是把 ACT_RE_MODEL
的 META_INFO_
字段存储到 bpm_process_definition_info
表中。
因此,最终每次流程模型在部署时,会往 Flowable 插入一条 ACT_RE_PROCDEF
记录,也会往 bpm_process_definition_info
表中插入一条记录。
# 2.2 流程定义列表(可发起流程)
注意!一个流程模型,有且仅有一个【激活】状态的流程定义。最终,用户发起流程时,选择的是【激活】状态的流程定义。如下图所示:
