设备接入（EMQX 协议）

# 1. 整体架构

EMQX 协议由两部分组成：

组件	说明
HTTP Hook 服务器	网关启动 HTTP 服务（默认端口 8090），接收 EMQX 的认证、ACL、事件回调
MQTT 客户端	网关作为 MQTT 客户端连接 EMQX Broker，订阅 `/sys/#` 接收上行消息，发布下行消息

HTTP Hook 端点：

路径	说明	处理类
`POST /mqtt/auth`	设备认证（EMQX HTTP 认证插件回调）	IotEmqxAuthEventHandler
`POST /mqtt/acl`	ACL 鉴权（发布/订阅权限校验）	IotEmqxAuthEventHandler
`POST /mqtt/event`	事件通知（设备上线 `client.connected` / 离线 `client.disconnected`）	IotEmqxAuthEventHandler

上行消息由 IotEmqxUpstreamHandler 处理，下行消息由 IotEmqxDownstreamHandler 处理。

# 2. 部署 EMQX

# 2.1 Docker 启动

docker pull emqx/emqx:latest

docker run -d --name emqx \
  -p 1883:1883 -p 8083:8083 \
  -p 8084:8084 -p 8883:8883 \
  -p 18083:18083 \
  emqx/emqx:latest

如需持久化数据、集群部署等高级配置，请参考 EMQX 官方文档 —— Docker 部署 (opens new window)。

# 2.2 登录管理后台

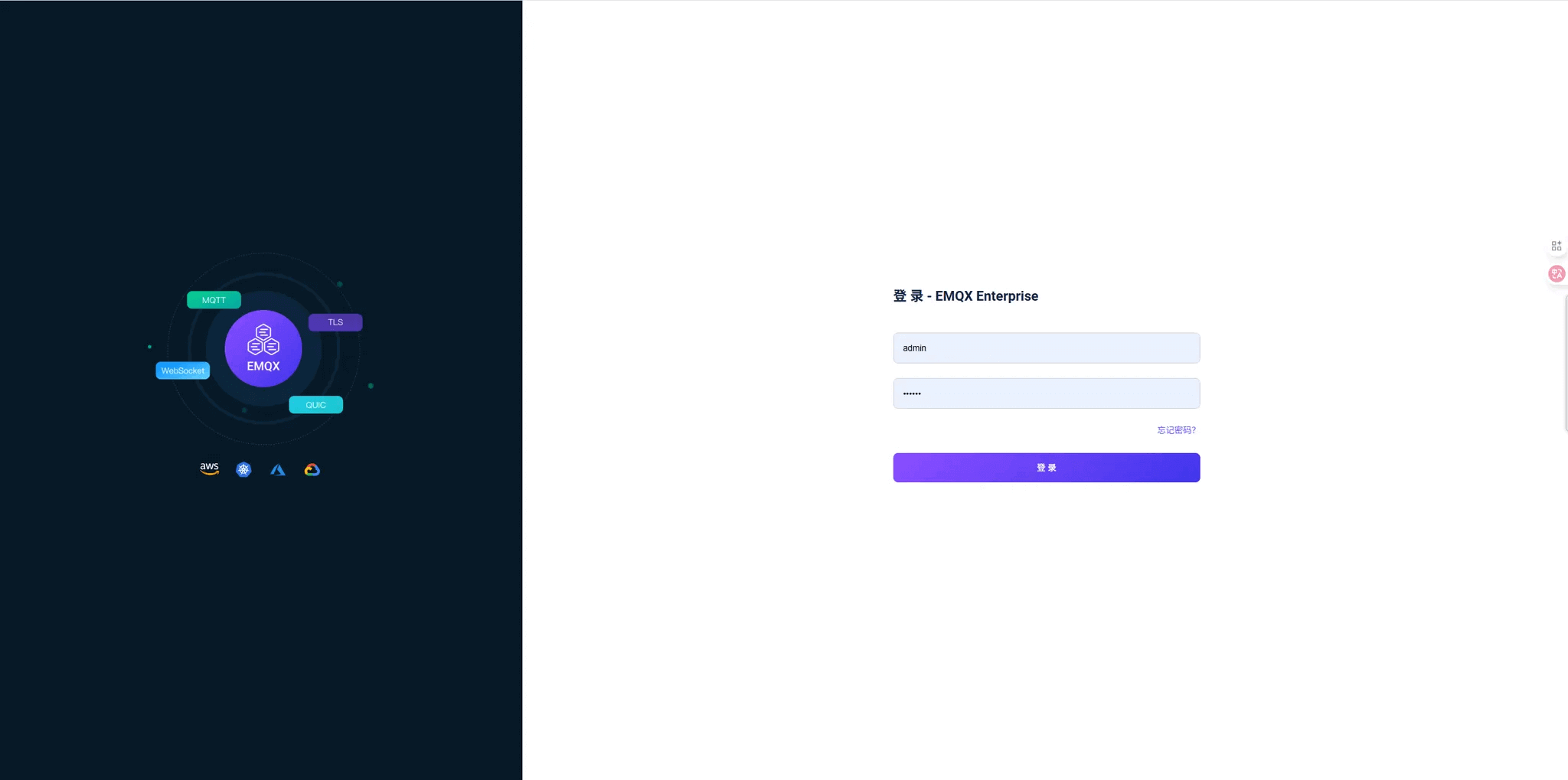

访问 http://127.0.0.1:18083/ (opens new window)，默认账号 admin，密码 public。

EMQX 登录页

# 2.3 配置 EMQX 添加客户端认证

在 EMQX Dashboard 中需要创建两个客户端认证：

先创建「内置数据库」认证（供网关自身作为 MQTT 客户端连接 EMQX Broker 使用）
再创建「HTTP 服务」认证（将设备认证请求转发到 IoT 网关）

# 2.3.1 第一步：创建内置数据库认证

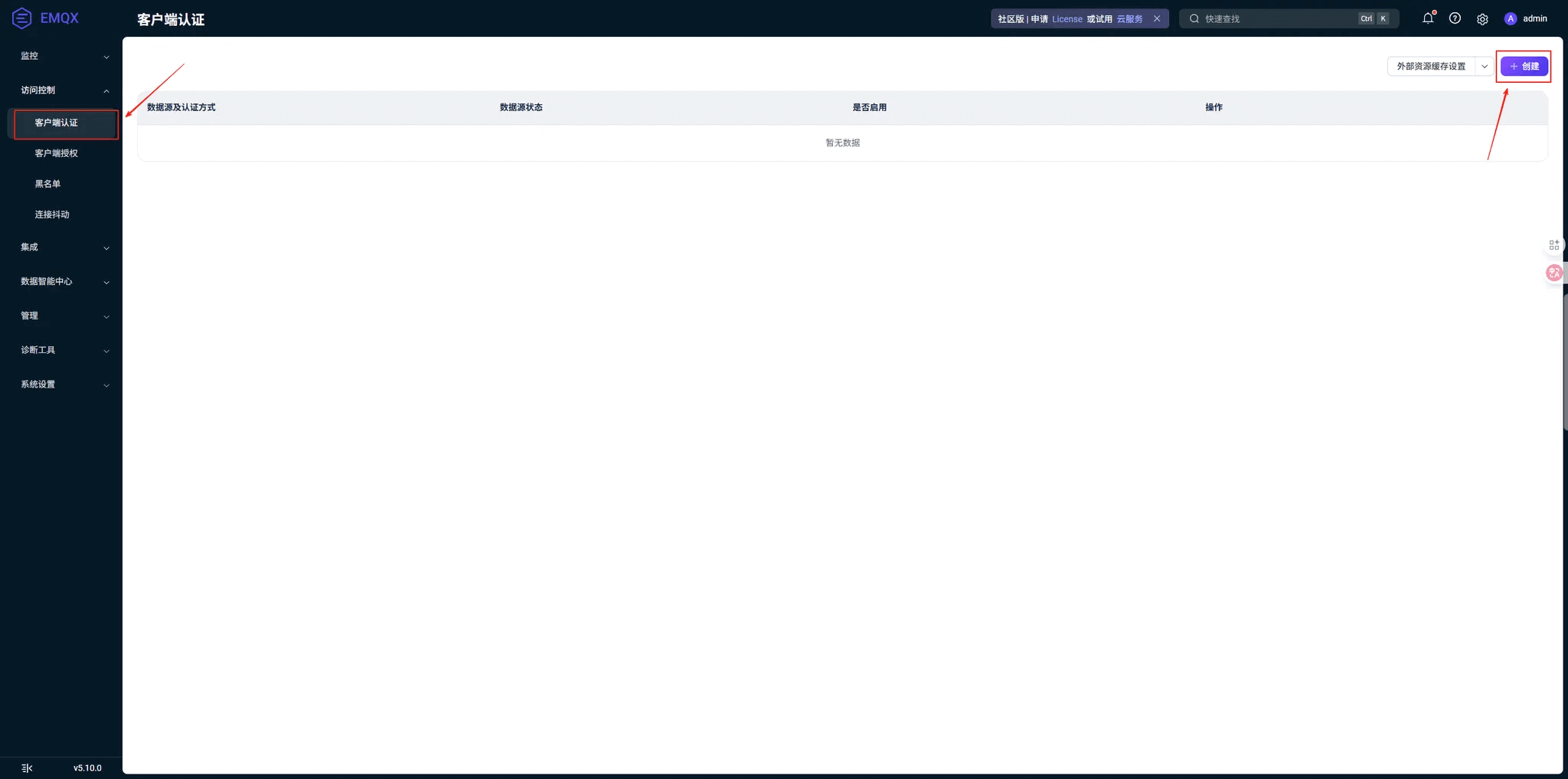

① 进入「访问控制 → 客户端认证」，点击「+ 创建」：

客户端认证列表

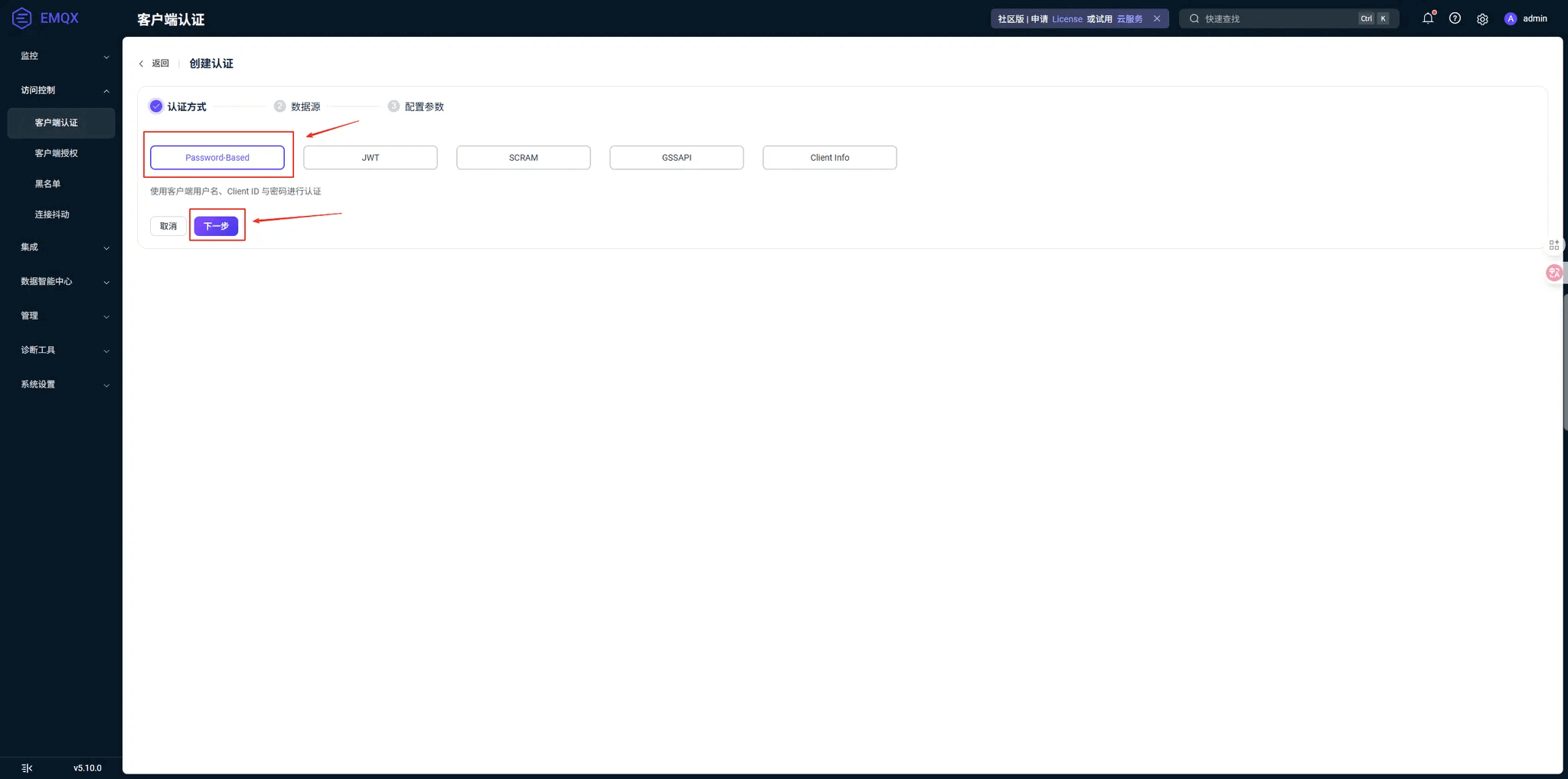

② 认证方式选择 Password-Based，点击「下一步」：

选择认证方式

③ 数据源选择「内置数据库」，点击「下一步」：

选择数据源 - 内置数据库

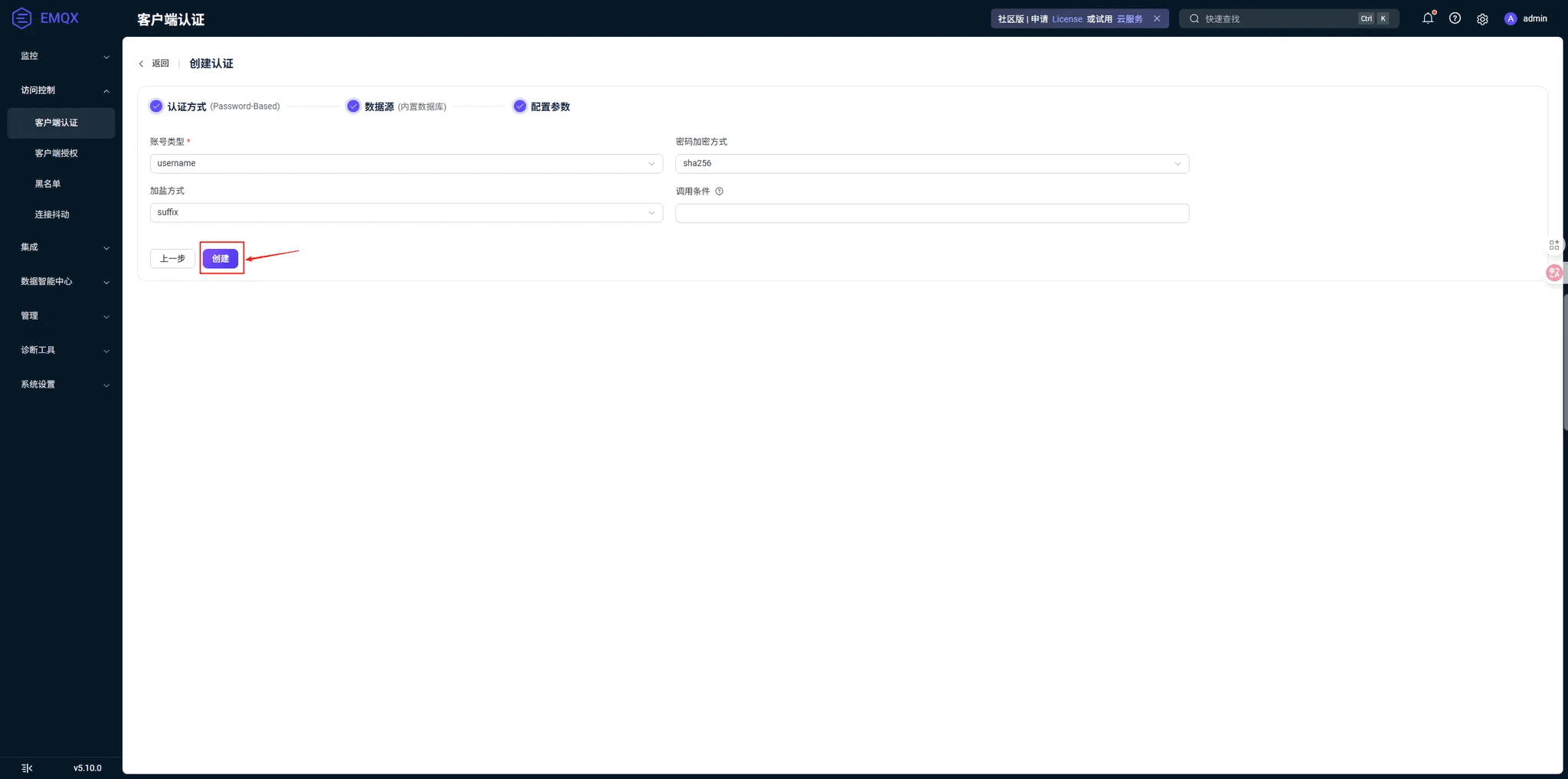

④ 配置参数（账号类型 username、加密方式 sha256），点击「创建」：

配置内置数据库参数

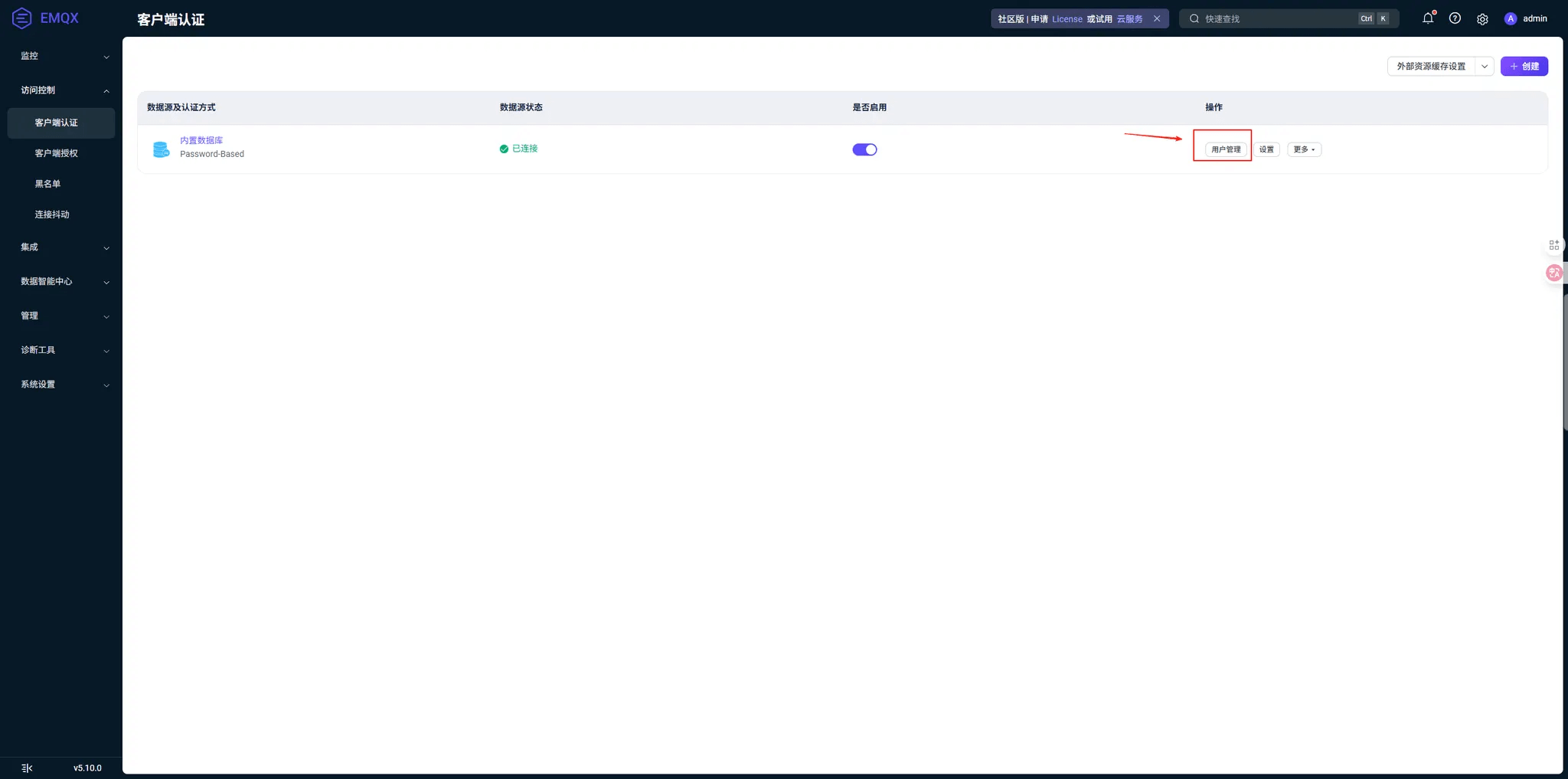

⑤ 创建完成，回到列表可以看到「内置数据库 Password-Based」已连接。点击「用户管理」可以管理用户：

注意：需在「用户管理」中添加一个用户，其账号密码需与网关配置文件 application.yaml 中的 mqtt-username、mqtt-password 保持一致（默认 admin / public），因为网关自身也作为 MQTT 客户端连接 EMQX Broker。

内置数据库认证已创建

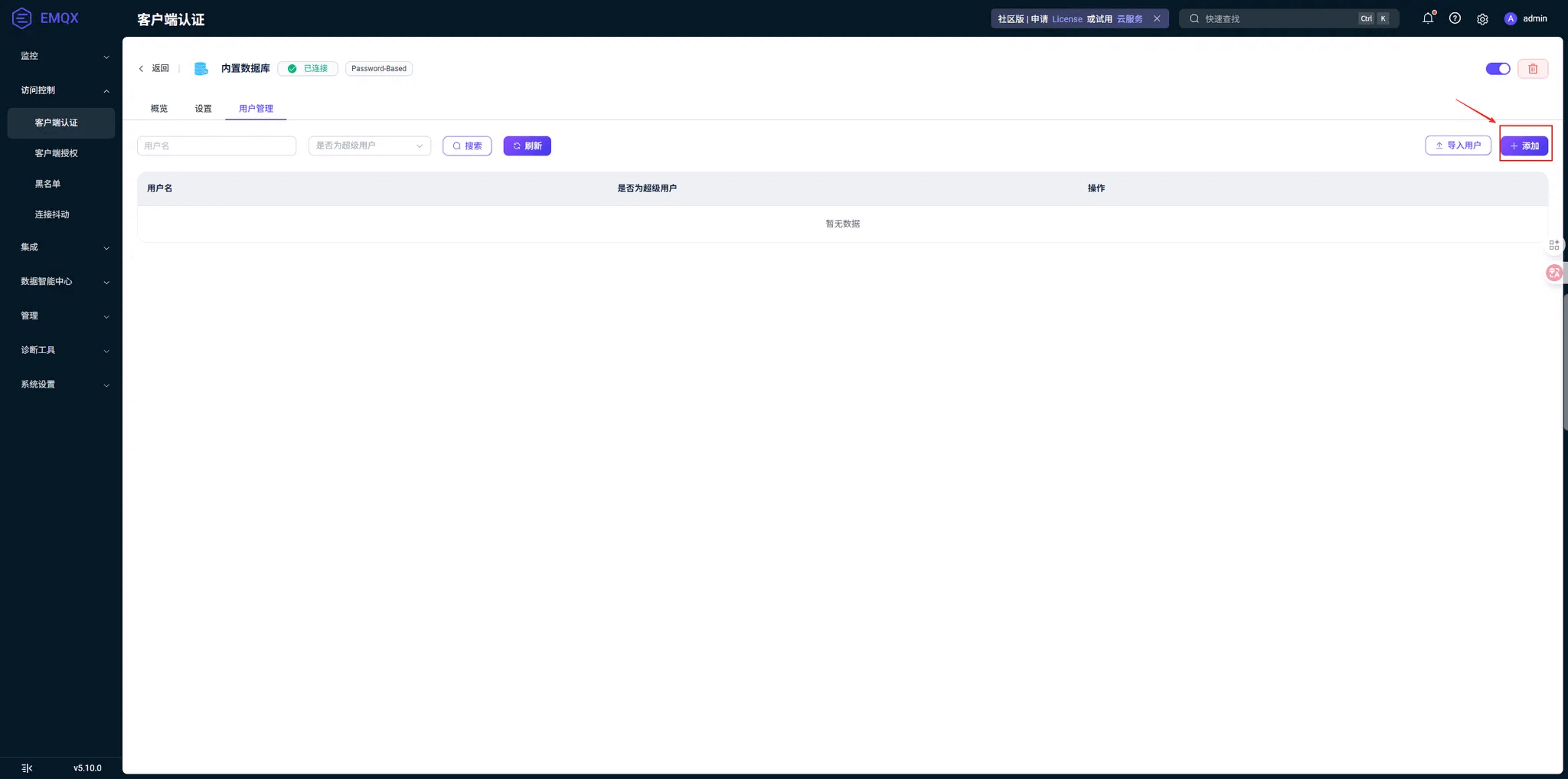

用户管理页面

# 2.3.2 第二步：创建 HTTP 服务认证

参考 EMQX HTTP 认证文档 (opens new window)，将设备认证请求转发到网关。

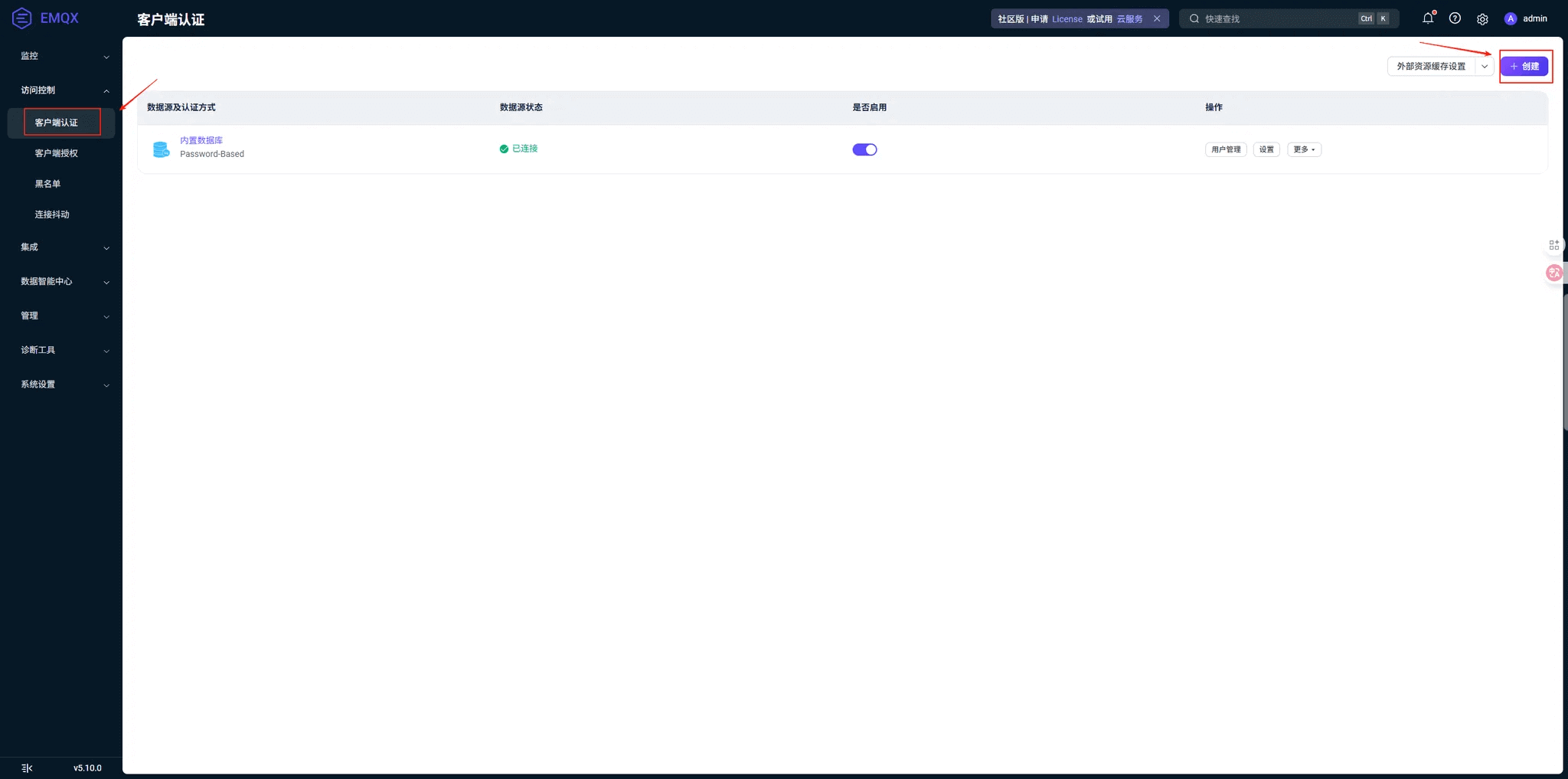

① 回到客户端认证列表，再次点击「+ 创建」：

客户端认证列表 - 再次创建

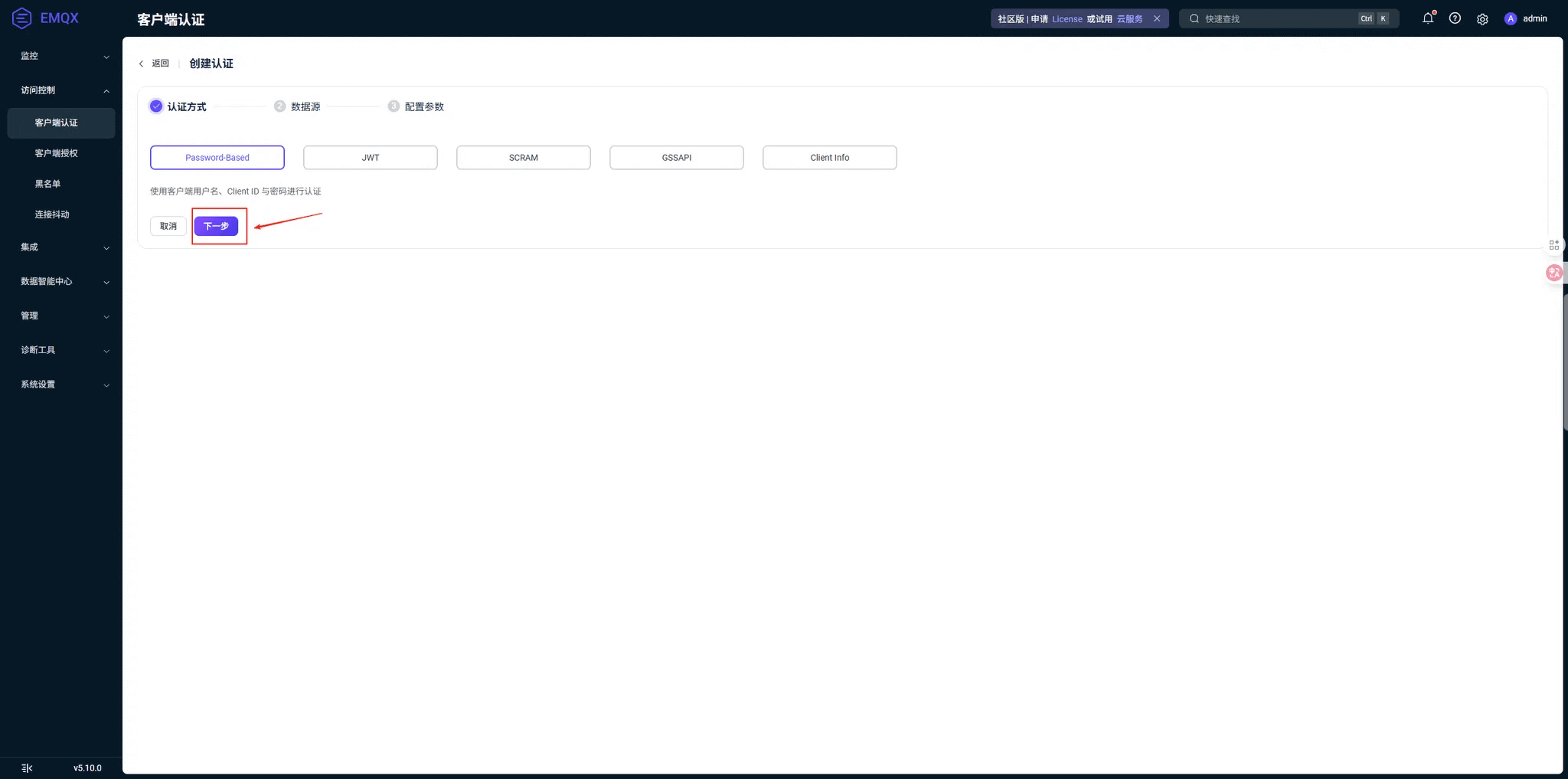

② 认证方式选择 Password-Based，点击「下一步」：

选择认证方式

③ 数据源选择「HTTP 服务」（内置数据库已标记"已添加"），点击「下一步」：

选择数据源 - HTTP 服务

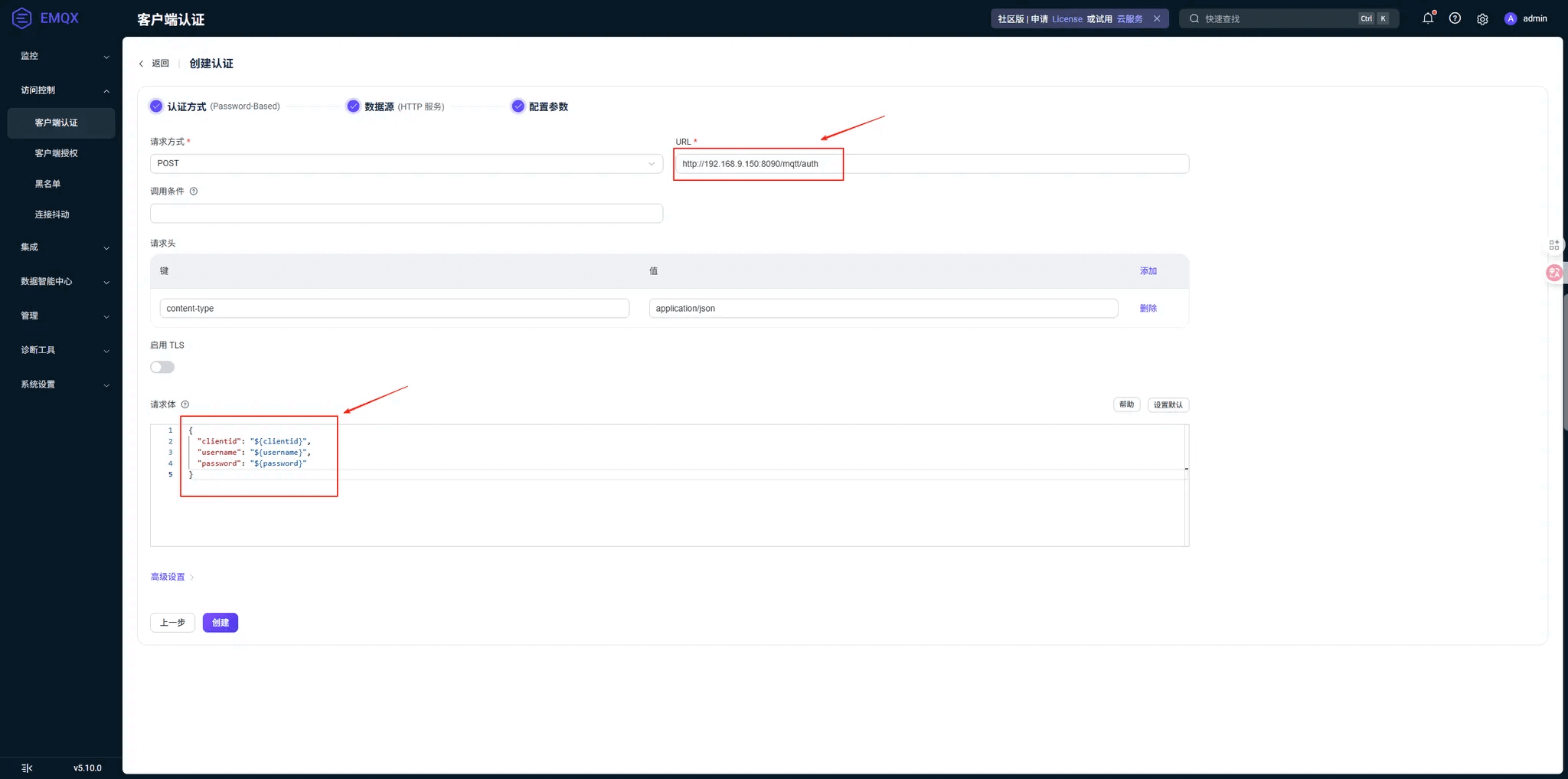

④ 配置参数，填写认证地址和请求体，点击「创建」：

请求方式：POST
URL：http://{网关IP}:8090/mqtt/auth（替换为实际 IP）
请求头：content-type: application/json

请求体：

{
  "clientid": "${clientid}",
  "username": "${username}",
  "password": "${password}"
}

注意：Docker 内的 localhost 指向容器内部。如需访问宿主机，请使用宿主机真实 IP 或 host.docker.internal（Mac/Windows）。

配置 HTTP 认证参数

⑤ 创建完成后，可以看到客户端认证列表中同时存在「内置数据库」和「HTTP 服务」两条认证：

两条认证创建完成

# 2.4 配置 Webhook

参考 EMQX Webhook 文档 (opens new window)，将事件通知转发到网关：

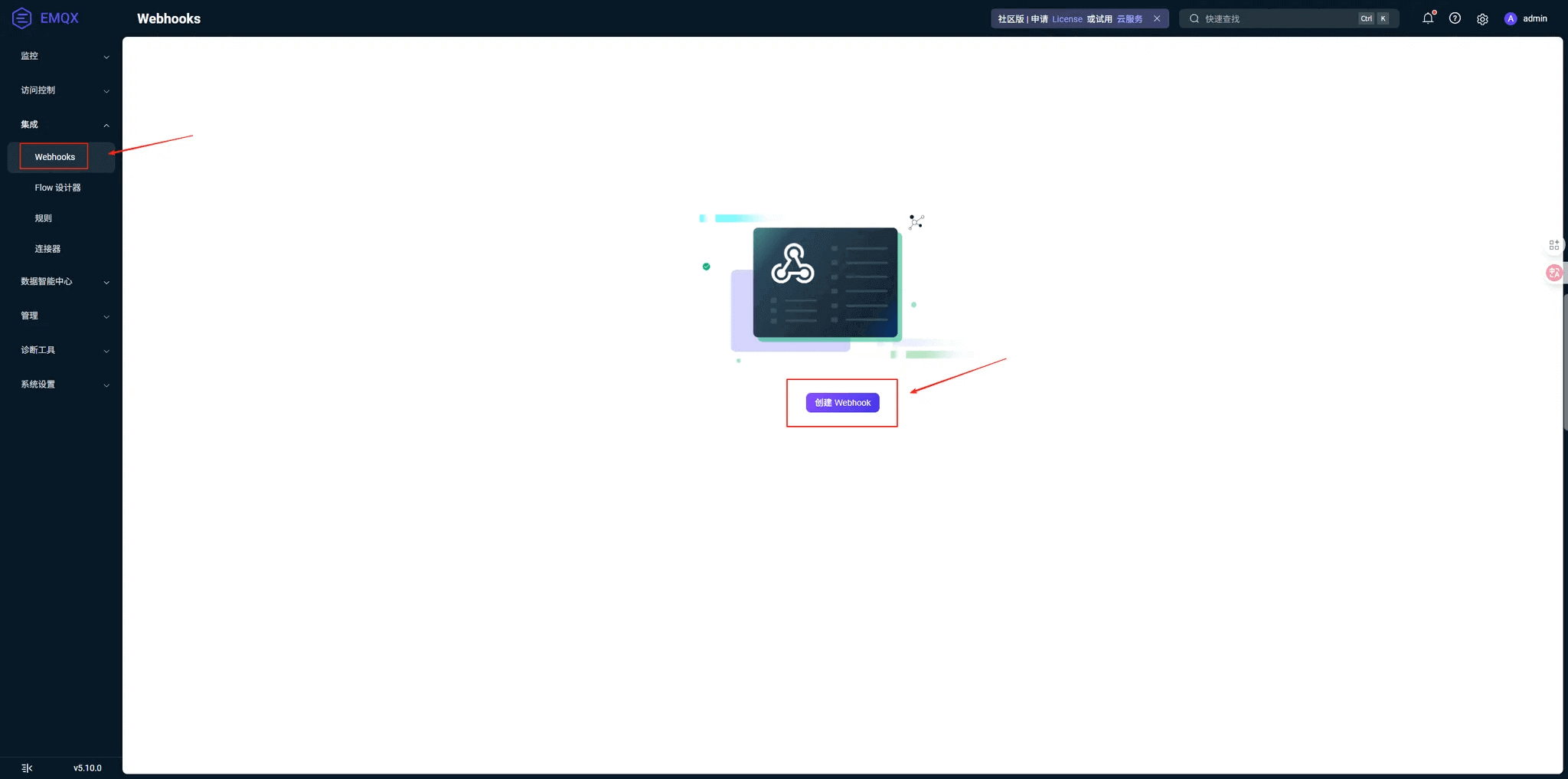

① 进入「集成 → Webhooks」，点击「创建 Webhook」：

Webhook 列表

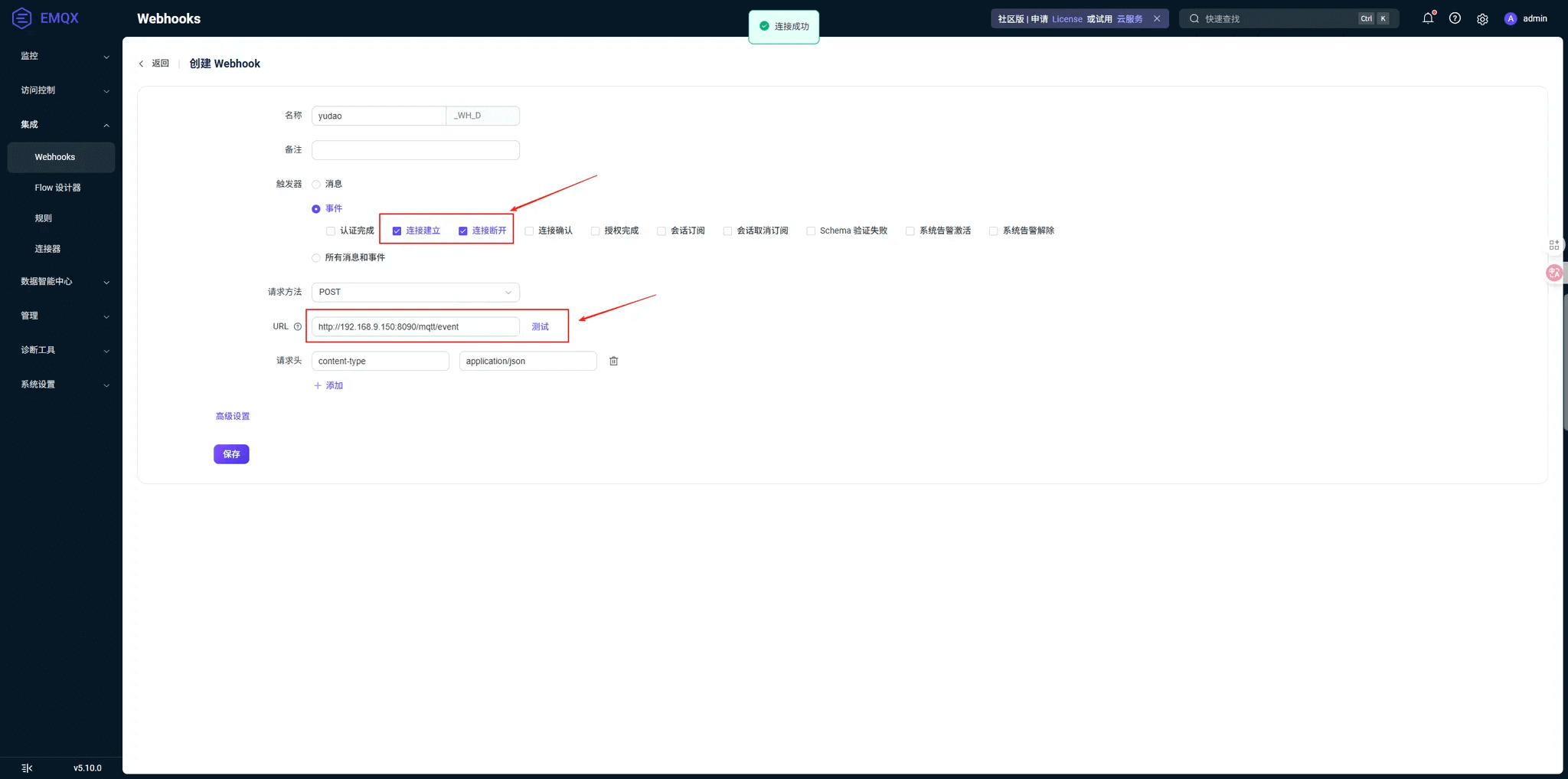

② 触发器选择「事件」，勾选 连接建立 和 连接断开；URL 填写事件地址，点击「保存」：

事件地址：http://{网关IP}:8090/mqtt/event

创建 Webhook

# 3. 网关配置

在网关的 application.yaml 的 yudao.iot.gateway.protocols 中配置 EMQX 协议实例：

yudao:
  iot:
    gateway:
      protocols:
        - id: emqx-1
          enabled: true                        # 是否启用
          protocol: emqx                       # 协议类型
          port: 8090                           # HTTP Hook 服务端口
          emqx:
            mqtt-host: 127.0.0.1               # EMQX Broker 地址
            mqtt-port: 1883                    # EMQX Broker 端口
            mqtt-username: admin               # MQTT 认证用户名
            mqtt-password: public              # MQTT 认证密码
            mqtt-client-id: iot-gateway-mqtt   # MQTT 客户端 ID
            mqtt-ssl: false                    # 是否启用 MQTT SSL
            mqtt-topics:                       # 订阅主题列表
              - "/sys/#"
            mqtt-qos: 1                        # QoS 级别（0/1/2）
            clean-session: true                # 清除会话
            keep-alive-interval-seconds: 60    # 心跳间隔（秒）
            connect-timeout-seconds: 10        # 连接超时（秒）
            reconnect-delay-ms: 5000           # 重连延迟（毫秒）

对应 IotGatewayProperties.ProtocolProperties 通用配置类、和 IotEmqxConfig 专属配置类。

注意：测试前需确保 enabled 设置为 true，否则协议不会启动。

# 4. 快速测试【推荐】

EMQX 协议的主题格式、消息格式、认证方式与内置 MQTT 协议完全一致，设备端使用方式无差异，只需将 MQTT 连接地址指向 EMQX Broker（而非网关内置 MQTT 端口）。

可以通过以下集成测试类快速体验，具体步骤见各类的注释：

设备类型	测试类
直连设备	IotDirectDeviceMqttProtocolIntegrationTest
网关设备	IotGatewayDeviceMqttProtocolIntegrationTest
网关子设备	IotGatewaySubDeviceMqttProtocolIntegrationTest

注意：运行前需将测试类中的 MQTT 连接地址改为 EMQX Broker 地址（默认 127.0.0.1:1883）。

也可以使用 MQTTX (opens new window) 等第三方 MQTT 客户端工具手动测试。

# 5. 手工测试（直连设备）

下面使用 MQTTX (opens new window) 客户端，以内置的 id 为 25 的演示设备 (opens new window) 为例进行测试。

# 5.1 连接认证

① 使用设备三元组创建 MQTT 连接（地址指向 EMQX Broker）：

MQTTX 连接配置

clientId: 4aymZgOTOOCrDKRT.small
username: small&4aymZgOTOOCrDKRT
password: 509e2b08f7598eb139d276388c600435913ba4c94cd0d50aebc5c0d1855bcb75

连接成功后，网关自动发送 thing.state.update 上线消息。

② 可以在管理后台看到设备状态变为「在线」：

设备在线状态

# 5.2 属性上报

请将主题中的 {productKey}、{deviceName} 替换为实际值。

① 发布到主题：/sys/{productKey}/{deviceName}/thing/property/post

MQTTX 属性上报

{
    "method": "thing.property.post",
    "params": {
        "width": 1,
        "height": "2"
    }
}

params 为属性键值对，Key 为物模型中定义的属性标识符（identifier），Value 为属性值。

平台处理后通过回复主题 /sys/{productKey}/{deviceName}/thing/property/post_reply 返回响应。设备需提前订阅该回复主题。

② 可以在管理后台查看上报的属性数据：

属性数据

属性消息日志

# 5.3 事件上报

同上，替换主题中的 {productKey}、{deviceName}。

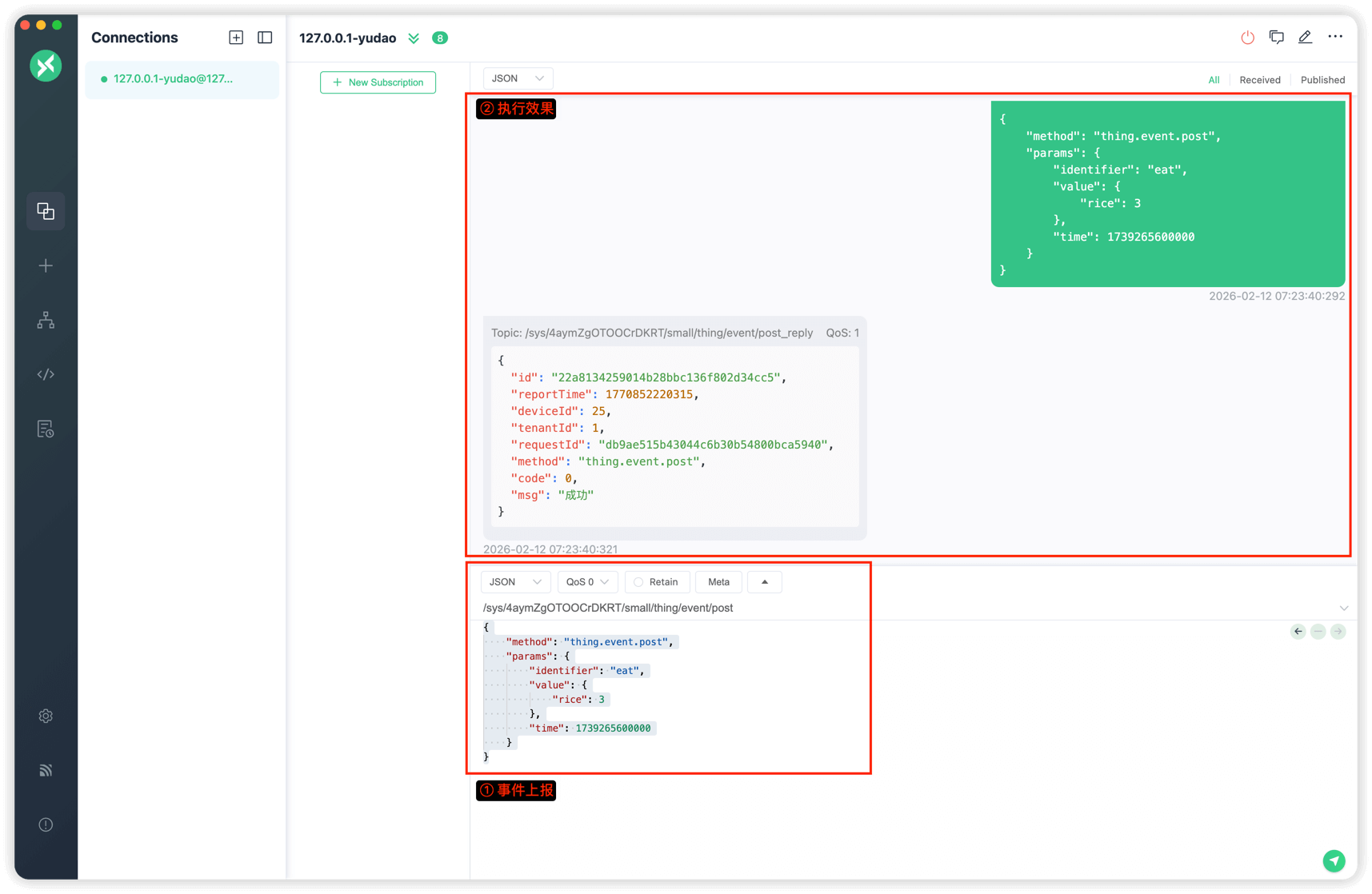

① 发布到主题：/sys/{productKey}/{deviceName}/thing/event/post

MQTTX 事件上报

{
    "method": "thing.event.post",
    "params": {
        "identifier": "eat",
        "value": {
            "rice": 3
        },
        "time": 1739265600000
    }
}

params 中 identifier 为事件标识符，value 为事件输出参数，time 为事件发生时间（毫秒时间戳，可选）。

回复主题：/sys/{productKey}/{deviceName}/thing/event/post_reply

② 可以在管理后台查看上报的事件数据：

事件数据

事件消息日志

# 5.4 订阅下行消息

设备订阅 /sys/{productKey}/{deviceName}/# 即可接收所有下行消息，包括：

主题	说明
`/sys/{productKey}/{deviceName}/thing/property/set`	属性设置
`/sys/{productKey}/{deviceName}/thing/service/invoke`	服务调用
`/sys/{productKey}/{deviceName}/thing/config/push`	配置推送

收到下行消息后，设备应回复到对应的 _reply 主题。例如收到属性设置后，回复到 /sys/{productKey}/{deviceName}/thing/property/set_reply。

# 6. 内置 MQTT vs EMQX 对比

特性	内置 MQTT	EMQX
Broker	网关内置 Vert.x MQTT Server	独立部署的 EMQX Broker
集群	支持（部署多个 Gateway 实例）	支持 EMQX 集群
管理后台	无	EMQX Dashboard（端口 18083）
桥接 / 规则引擎	无	原生支持
部署复杂度	零依赖，开箱即用	需额外部署 EMQX + 配置 Hook
适用场景	开发测试、中小规模	生产环境、高并发、企业级
