推荐阅读：

• 《设备接入（概述）》 — 建议先阅读，了解整体架构和消息格式

WebSocket 协议接入，由 yudao-module-iot-gateway 模块的 protocol.websocket 包实现，基于 Vert.x HTTP/WebSocket Server，默认端口 8094，路径 /ws。

WebSocket 是长连接协议，支持上行 + 下行双向通信，适合浏览器端设备模拟、Web 端设备管理等场景。

1. 整体架构

1.1 连接认证

设备通过 WebSocket 连接到 ws://127.0.0.1:8094/ws 后，第一条消息必须是认证请求（method 为 auth），携带 clientId、username、password 三个字段。

认证由 IotWebSocketUpstreamHandler 处理。认证成功后，同一连接上的后续请求无需再携带认证信息。

1.2 消息格式

WebSocket 消息统一使用 IotDeviceMessage 对象，通过 IotMessageSerializer 进行序列化/反序列化。序列化方式通过 serialize 配置项指定，详见 《设备接入（概述）》 的「4.3 消息序列化」章节。

消息的 method 字段标识操作类型：

method	说明	是否需要先认证
auth	设备认证	否
thing.auth.register	设备动态注册（一型一密），详见 《设备动态注册》	否
thing.property.post	属性上报	是
thing.event.post	事件上报	是

所有上行消息由 IotWebSocketUpstreamHandler 统一处理，内部按 method 路由到不同方法：

method	处理方法	说明
auth	#handleAuthenticationRequest(...)	校验三元组，注册连接，发送上线消息
thing.auth.register	#handleRegisterRequest(...)	一型一密动态注册，返回 deviceSecret
其它业务方法	#handleBusinessRequest(...)	校验连接已认证，转发到消息总线

2. 配置说明

在网关的 application.yaml 的 yudao.iot.gateway.protocols 中配置 WebSocket 协议实例：

yudao:
  iot:
    gateway:
      protocols:
        - id: websocket-json
          enabled: true                      # 是否启用
          protocol: websocket                # 协议类型
          port: 8094                         # 监听端口
          serialize: json                    # 序列化方式
          websocket:
            path: /ws                        # WebSocket 路径（默认 /ws）
            max-message-size: 65536          # 最大消息大小（字节，默认 64KB）
            max-frame-size: 65536            # 最大帧大小（字节，默认 64KB）
            idle-timeout-seconds: 60         # 空闲超时时间（秒，默认 60）

对应 IotGatewayProperties.ProtocolProperties 通用配置类、和 IotWebSocketConfig 专属配置类。

注意：测试前需确保 enabled 设置为 true，否则协议不会启动。

3. 快速测试【推荐】

可以通过以下集成测试类快速体验，具体步骤见各类的注释：

设备类型	测试类
直连设备	IotDirectDeviceWebSocketProtocolIntegrationTest
网关设备	IotGatewayDeviceWebSocketProtocolIntegrationTest
网关子设备	IotGatewaySubDeviceWebSocketProtocolIntegrationTest

也可以使用浏览器开发者工具、Postman (opens new window) 或 websocat (opens new window) 等 WebSocket 客户端工具手动测试。

4. 手工测试（直连设备）

下面会用 websocat (opens new window) 命令行工具，以内置的 id 为 25 的 演示设备 (opens new window) 为例进行测试。

当然，你也可以使用浏览器 JavaScript、Postman 等工具。

4.1 连接认证

① 建立 WebSocket 连接并发送认证消息：

# 连接 WebSocket
websocat ws://127.0.0.1:8094/ws

连接成功后，发送认证 JSON 消息：

{"method":"auth","params":{"clientId":"4aymZgOTOOCrDKRT.small","username":"small&4aymZgOTOOCrDKRT","password":"509e2b08f7598eb139d276388c600435913ba4c94cd0d50aebc5c0d1855bcb75"}}

认证成功后返回：

{"id":"ae069d71c59f4577b0caa8830ab27e04","reportTime":1770890578726,"method":"auth","data":"认证成功","code":0}

连接认证成功后，网关自动发送 thing.state.update 上线消息。

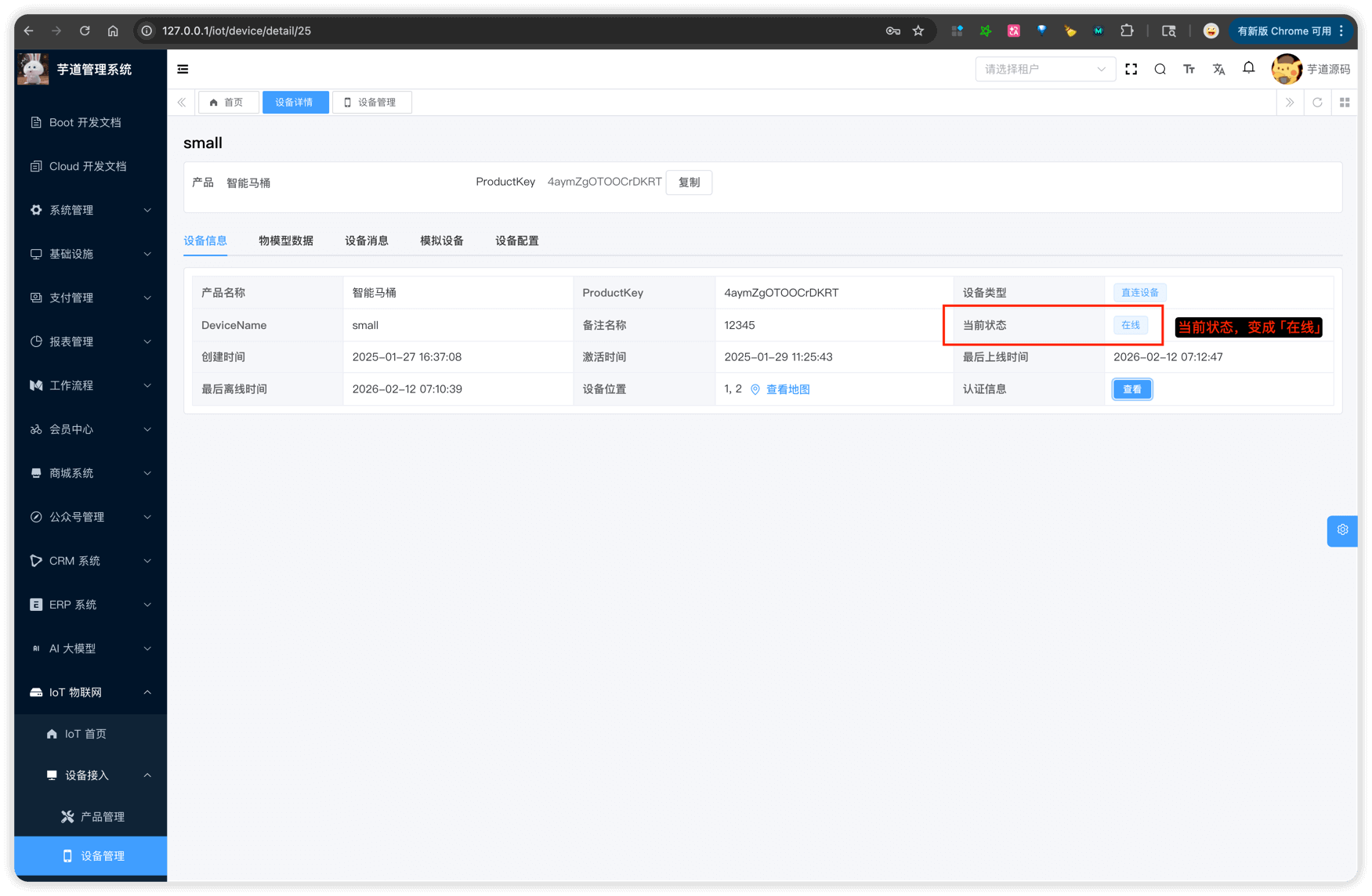

② 可以在管理后台看到设备状态变为「在线」：

4.2 属性上报

认证成功后，在同一个 WebSocket 连接上发送属性上报消息（无需再携带认证信息）。

① 发送消息：

{"method":"thing.property.post","params":{"width":1,"height":"2"}}

params 为属性键值对，Key 为物模型中定义的属性标识符（identifier），Value 为属性值。

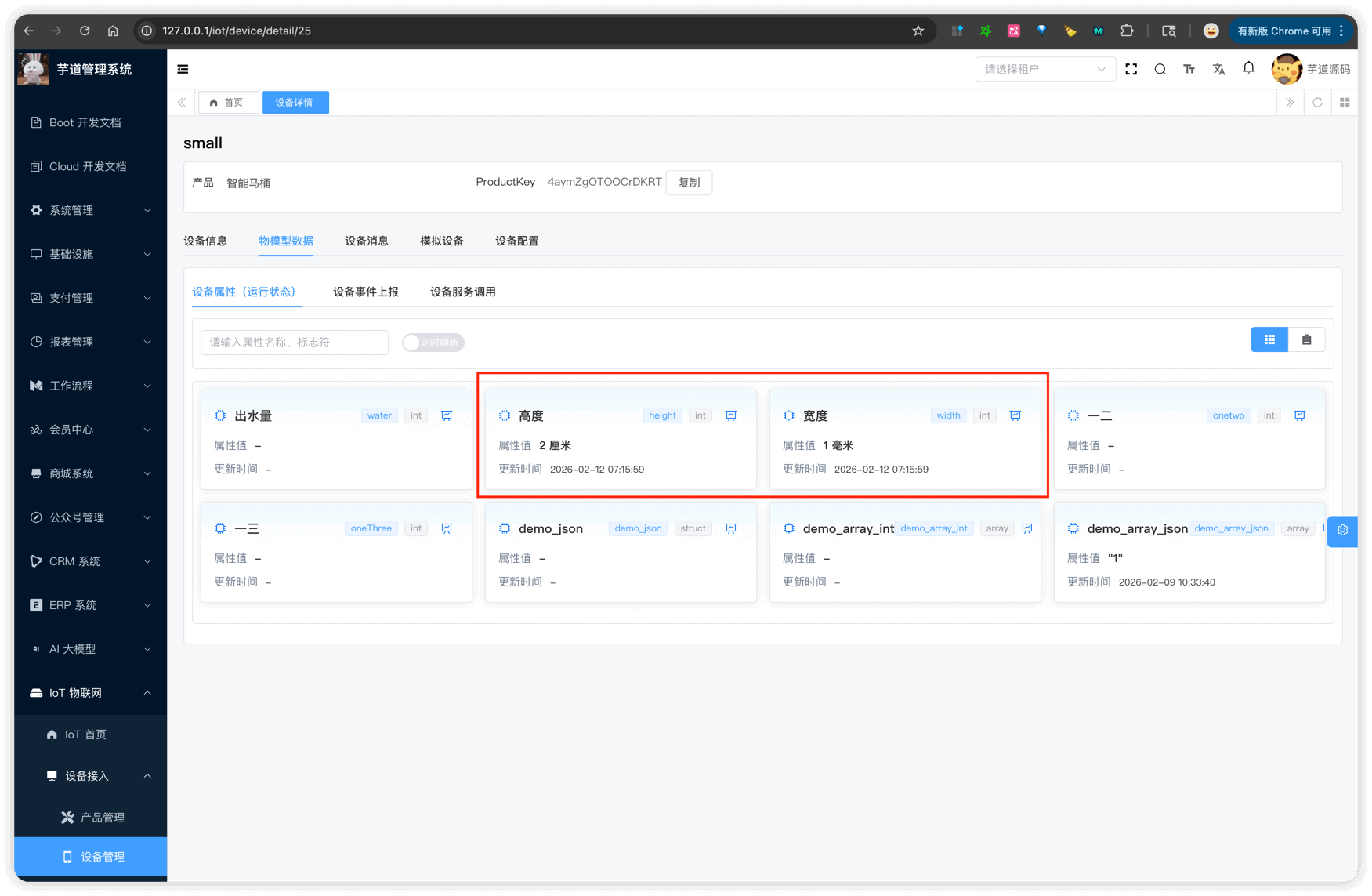

② 可以在管理后台查看上报的属性数据：

4.3 事件上报

同上，在已认证的 WebSocket 连接上发送。

① 发送消息：

{"method":"thing.event.post","params":{"identifier":"eat","value":{"rice":3},"time":1739265600000}}

params 中 identifier 为事件标识符，value 为事件输出参数，time 为事件发生时间（毫秒时间戳，可选）。

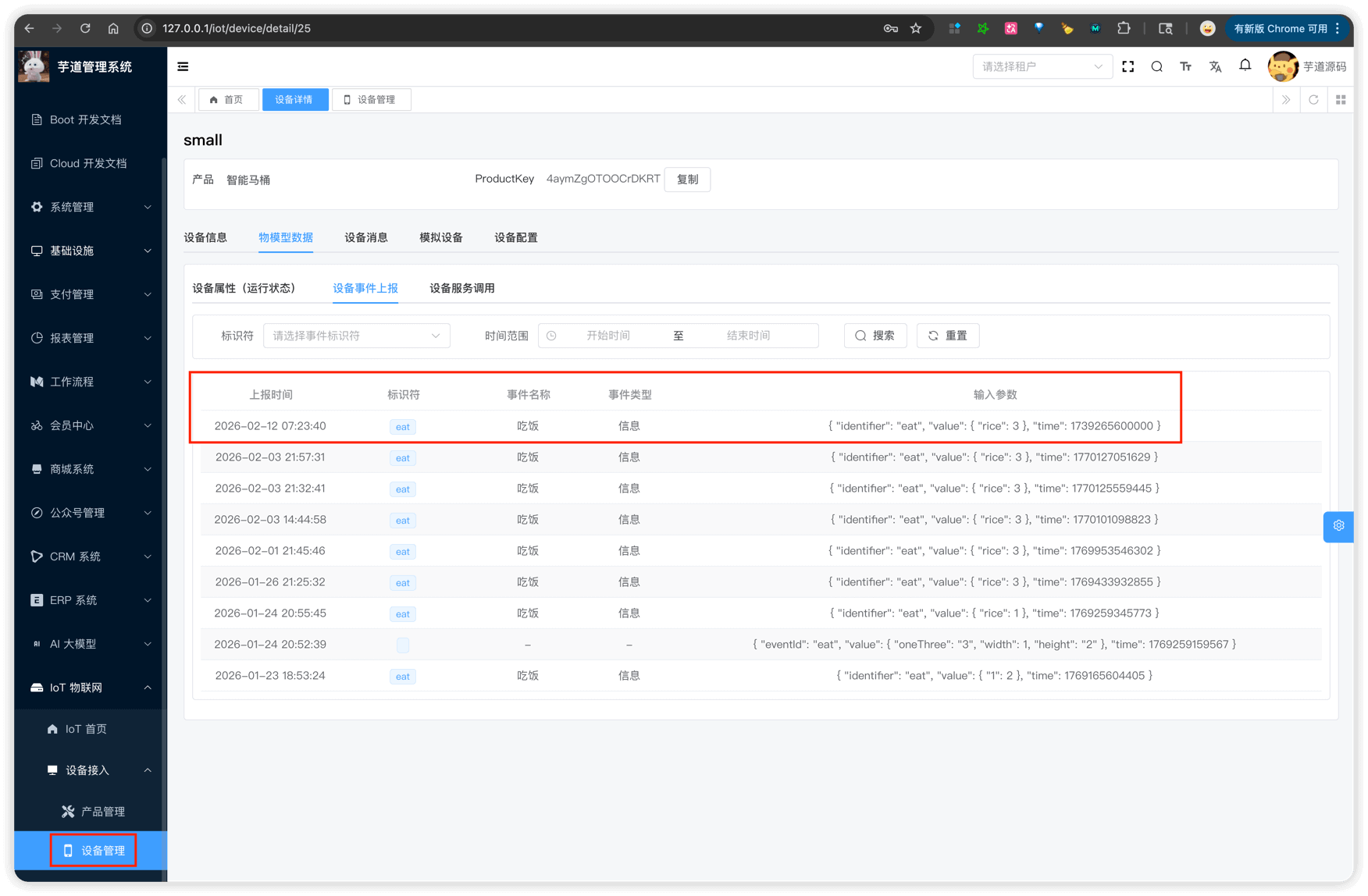

② 可以在管理后台查看上报的事件数据：

4.4 浏览器测试

也可以在浏览器控制台中使用 JavaScript 进行测试：

// 1. 建立连接
const ws = new WebSocket('ws://127.0.0.1:8094/ws');

// 2. 监听消息
ws.onmessage = (event) => console.log('收到:', event.data);

// 3. 连接成功后，发送认证
ws.onopen = () => {
  ws.send(JSON.stringify({
    method: 'auth',
    params: {
      clientId: '4aymZgOTOOCrDKRT.small',
      username: 'small&4aymZgOTOOCrDKRT',
      password: '509e2b08f7598eb139d276388c600435913ba4c94cd0d50aebc5c0d1855bcb75'
    }
  }));
};

// 4. 认证成功后，上报属性
// ws.send(JSON.stringify({ method: 'thing.property.post', params: { width: 1, height: '2' } }));
