场景联动模块，由 yudao-module-iot 后端模块的 rule/scene 包实现。它使用"触发器 + 执行条件 + 执行动作"（TCA）模型，实现设备间的自动化联动。例如：

• 温度传感器检测到温度超过 30°C 时，自动打开空调
• 每天早上 8 点定时检查所有设备是否在线，离线则触发告警

1. 场景联动规则

场景联动规则，由 IotSceneRuleController 提供接口。每个规则包含触发器配置和动作配置，规则匹配后自动执行动作。

1.1 表结构

省略 creator/create_time/updater/update_time/deleted/tenant_id 等通用字段

CREATE TABLE `iot_scene_rule` (
  `id` bigint NOT NULL AUTO_INCREMENT COMMENT '场景联动编号',
  `name` varchar(255) NOT NULL DEFAULT '' COMMENT '场景联动名称',
  `description` varchar(500) DEFAULT NULL COMMENT '场景联动描述',

  `status` tinyint NOT NULL DEFAULT '0' COMMENT '场景联动状态',
  `last_trigger_time` datetime DEFAULT NULL COMMENT '最后触发时间',

  `triggers` text COMMENT '触发器配置（JSON 格式）',

  `actions` text COMMENT '动作配置（JSON 格式）',

  PRIMARY KEY (`id`) USING BTREE
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_unicode_ci COMMENT='IoT 场景联动规则表';

① name、description：规则的基本信息，用于展示。

② status：规则状态，参见 CommonStatusEnum 枚举。开启后，规则才会生效。

③ last_trigger_time：最后触发时间，每次规则匹配成功并执行动作后更新。

④ triggers：触发器配置，JSON 格式存储。详见「1.1.1 触发器（Trigger）」小节。

⑤ actions：动作配置，JSON 格式存储。详见「1.1.2 动作（Action）」小节。

提示：

下面的 triggers、actions JSON 内嵌结构比较复杂，建议结合「1.3 管理后台（创建/编辑）」的界面截图一起看，会更容易理解。

1.1.1 触发器（Trigger）

① triggers 字段类型为 List<Trigger>，每个 Trigger 的核心字段如下：

• type：触发类型，参见 IotSceneRuleTriggerTypeEnum 枚举。匹配流程由 IotSceneRuleMatcherManager 统一管理，具体见「2. 实现原理」小节。

  触发类型	说明	对应 Matcher 实现类
  设备上下线变更	设备上线或离线时触发	IotDeviceStateUpdateTriggerMatcher
  物模型属性上报	设备上报属性数据时触发	IotDevicePropertyPostTriggerMatcher
  设备事件上报	设备上报事件时触发	IotDeviceEventPostTriggerMatcher
  设备服务调用	设备被调用服务时触发	IotDeviceServiceInvokeTriggerMatcher
  定时触发	按 CRON 表达式定时触发	IotTimerTriggerMatcher

• productId、deviceId：指定触发的产品和设备。deviceId 为 -1 时表示该产品下的全部设备

• identifier、operator、value：触发条件的具体判断（物模型标识符 + 操作符 + 值）

• cronExpression：CRON 表达式，仅「定时触发器」使用

• conditionGroups：执行条件组，类型为 List<List<TriggerCondition>>。二维数组结构：外层 OR、内层 AND

  条件组采用"分组或、组内且"的逻辑，即：分组之间是"或"的关系，同一分组内的条件是"且"的关系。例如 (条件A 且 条件B) 或 (条件C) 就是两个分组。

---

② 每个 TriggerCondition 包含：

• type：条件类型，参见 IotSceneRuleConditionTypeEnum 枚举：

  条件类型	说明	对应 Condition Matcher 实现类
  设备状态	判断设备在线/离线状态	IotDeviceStateConditionMatcher
  设备属性	判断设备属性值	IotDevicePropertyConditionMatcher
  当前时间	判断当前时间范围	IotCurrentTimeConditionMatcher

• productId、deviceId、identifier、operator、param：具体的条件判断参数

1.1.2 动作（Action）

actions 字段类型为 List<Action>，每个 Action 的核心字段如下：

• type：动作类型，参见 IotSceneRuleActionTypeEnum 枚举：

  动作类型	说明	对应 Action 实现类
  设备属性设置	设置目标设备的属性值	IotDevicePropertySetSceneRuleAction
  设备服务调用	调用目标设备的服务	IotDeviceServiceInvokeSceneRuleAction
  告警触发	创建告警记录	IotAlertTriggerSceneRuleAction
  告警恢复	批量处理未处理的告警记录	IotAlertRecoverSceneRuleAction

• productId、deviceId、identifier、params：设备控制相关参数

• alertConfigId：告警配置编号，用于告警触发/恢复动作。关于告警触发和告警恢复，详见 《告警配置》。

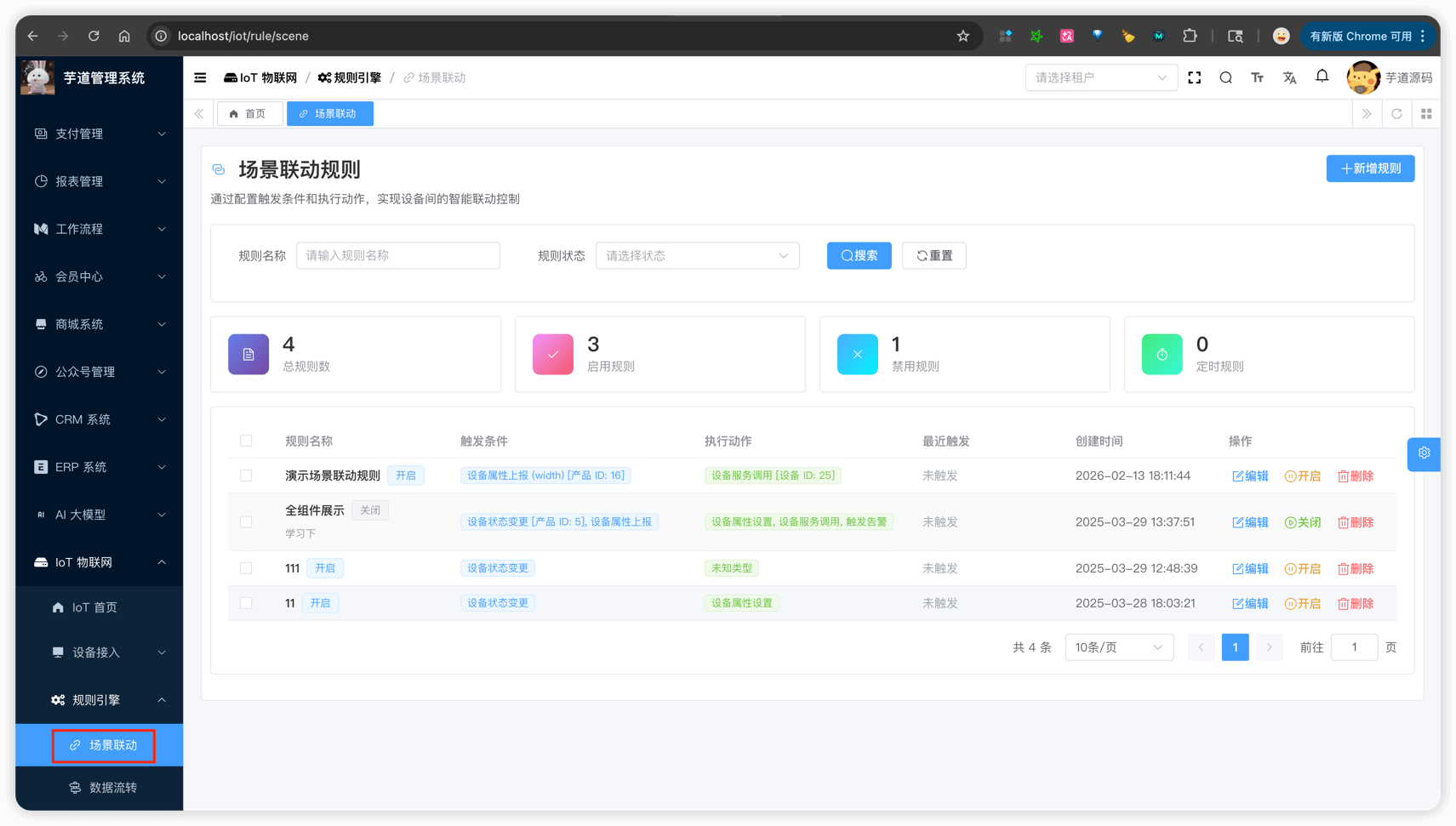

1.2 管理后台（列表）

对应 [IoT 物联网 -> 规则引擎 -> 场景联动] 菜单，对应前端项目的 @/views/iot/rule/scene 目录。

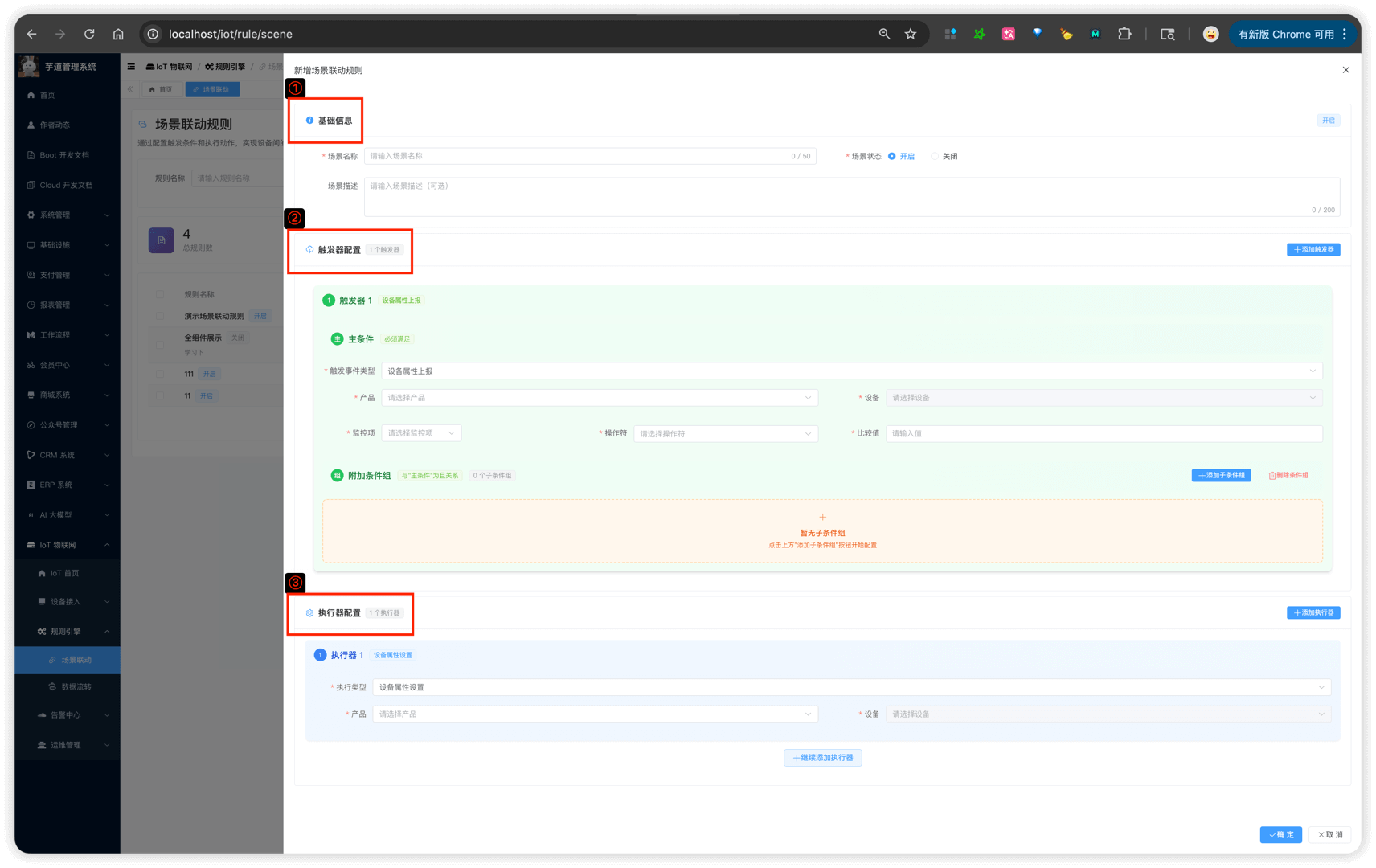

1.3 管理后台（创建/编辑）

点击【新增】按钮，右侧弹出抽屉表单。表单分为三个区域：基础信息、触发器配置、执行动作配置。

1.3.1 基础信息

包括规则名称、规则描述、规则状态。

1.3.2 触发器配置

支持添加多个触发器，每个触发器需要选择触发类型，再根据类型配置具体参数：

① 设备触发（属性上报/事件上报/服务调用/状态变更）：选择产品 → 设备（支持全部设备）→ 物模型标识符 → 操作符 → 值。

还可以添加执行条件组，条件组支持"设备状态"、"设备属性"、"当前时间"三种类型。

---

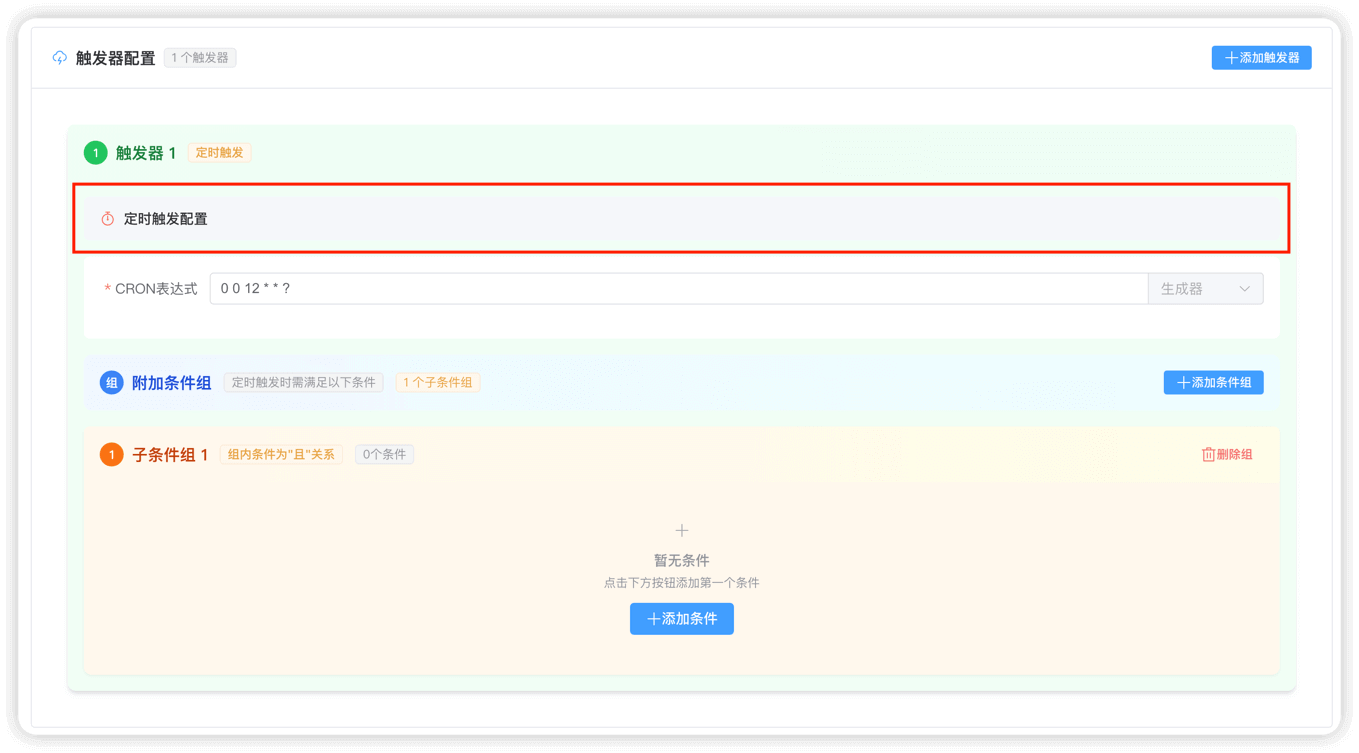

② 定时触发：输入 CRON 表达式，同样可以添加执行条件组。

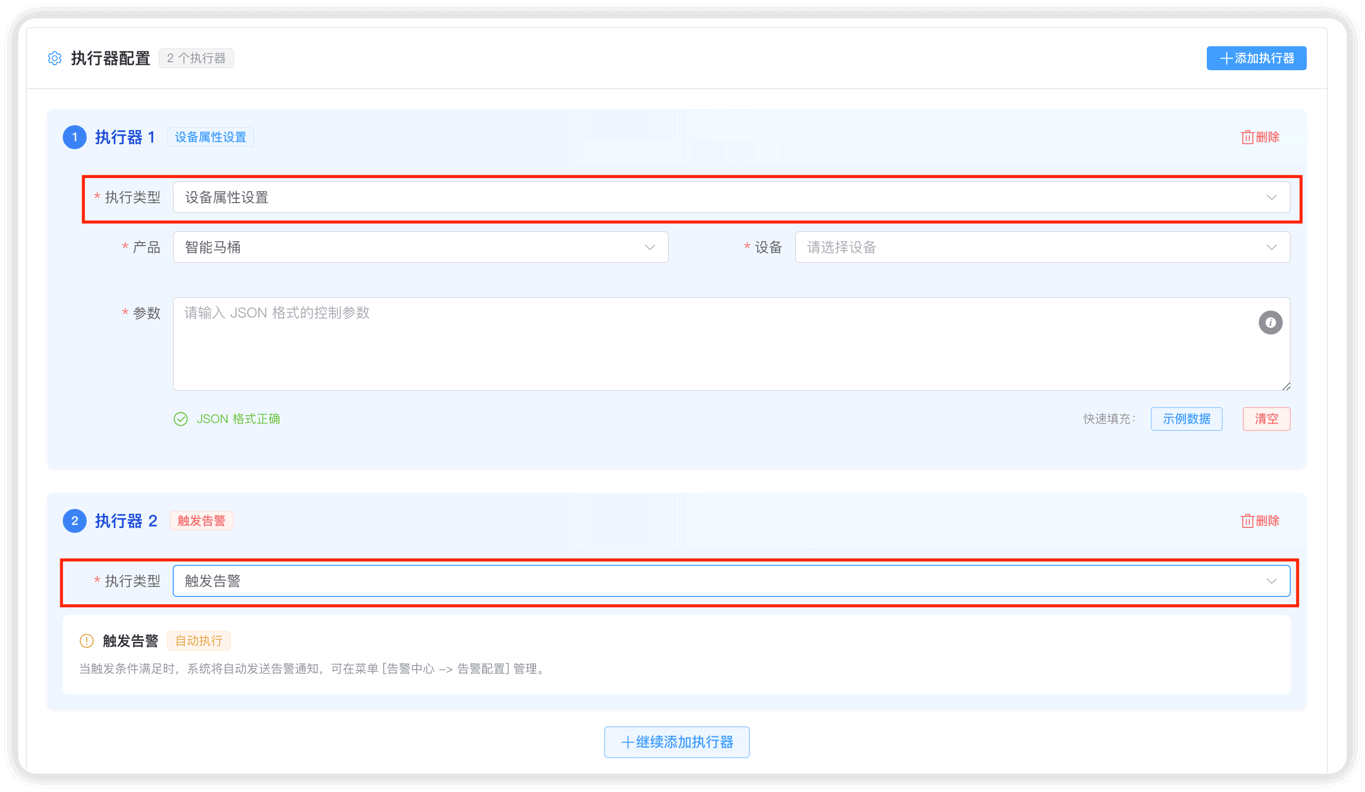

1.3.3 执行动作配置

支持添加多个执行动作，每个动作需要选择动作类型：

• 设备属性设置：选择产品 → 设备 → 属性 → 设置值
• 设备服务调用：选择产品 → 设备 → 服务 → 调用参数
• 告警触发 / 告警恢复：选择关联的告警配置

2. 快速上手

以内置的 id 为 25 的 演示设备 (opens new window) 为例，演示如何配置一条场景联动规则：当设备上报的 width 属性大于 1000 时，自动触发服务调用。

2.1 步骤一：创建场景联动规则

进入 [IoT 物联网 -> 规则引擎 -> 场景联动]，点击【新增】按钮创建一条规则，配置如下：

系统已预设了一条名为"宽度超标触发服务调用"的演示规则，可直接用于体验，跳过本步骤。

• 触发器：物模型属性上报 → 演示产品 → 全部设备 → width > 1000
• 执行动作：设备服务调用 → 演示产品 → 演示设备

2.2 步骤二：测试验证

【可选】如需调试，可在 IotDeviceServiceInvokeSceneRuleAction 的 #execute(...) 方法打断点，验证服务调用动作是否被执行。

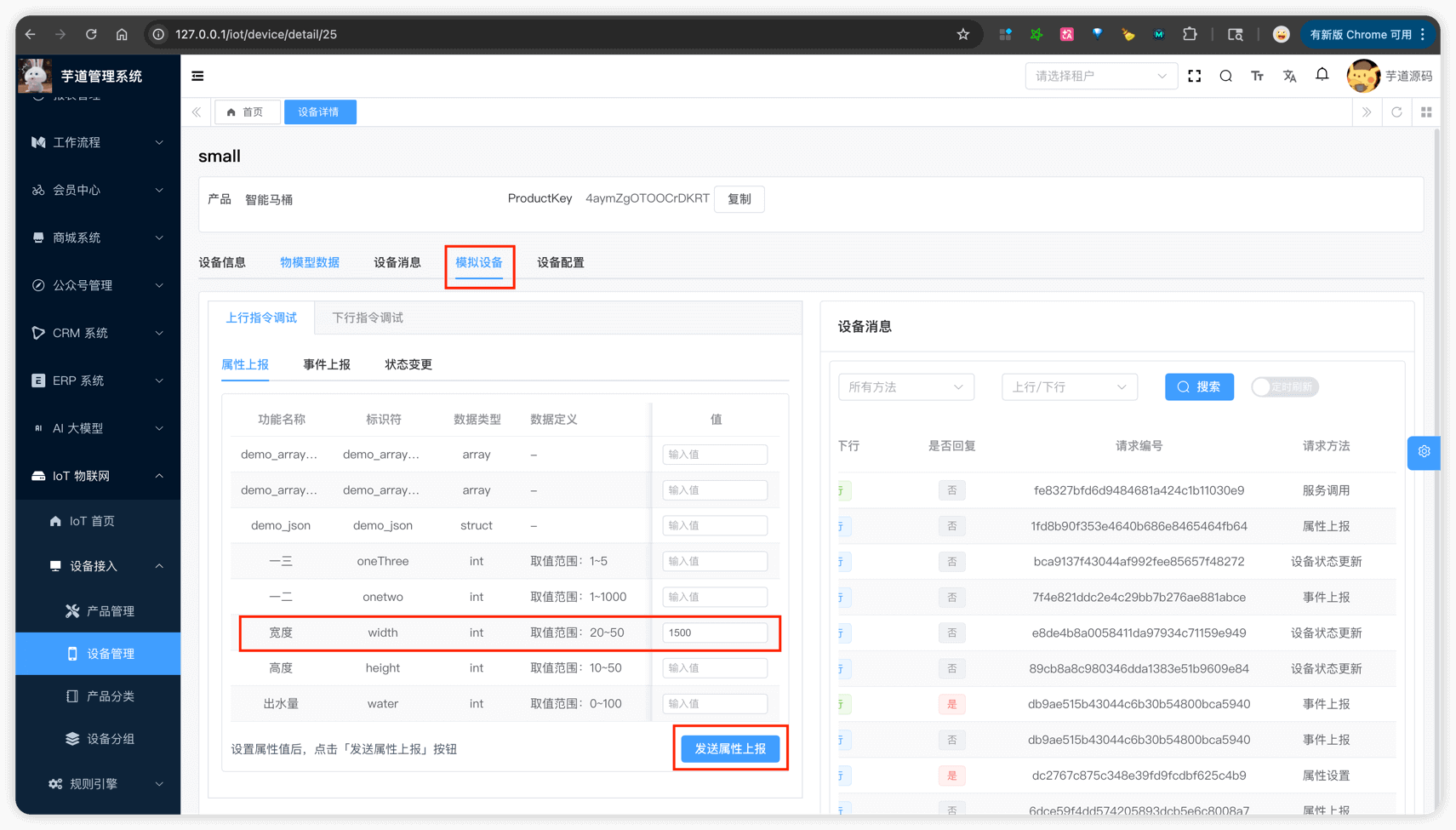

① 使用设备管理的"模拟设备"功能，模拟演示设备上报 width 属性值为 1500（大于 1000）。

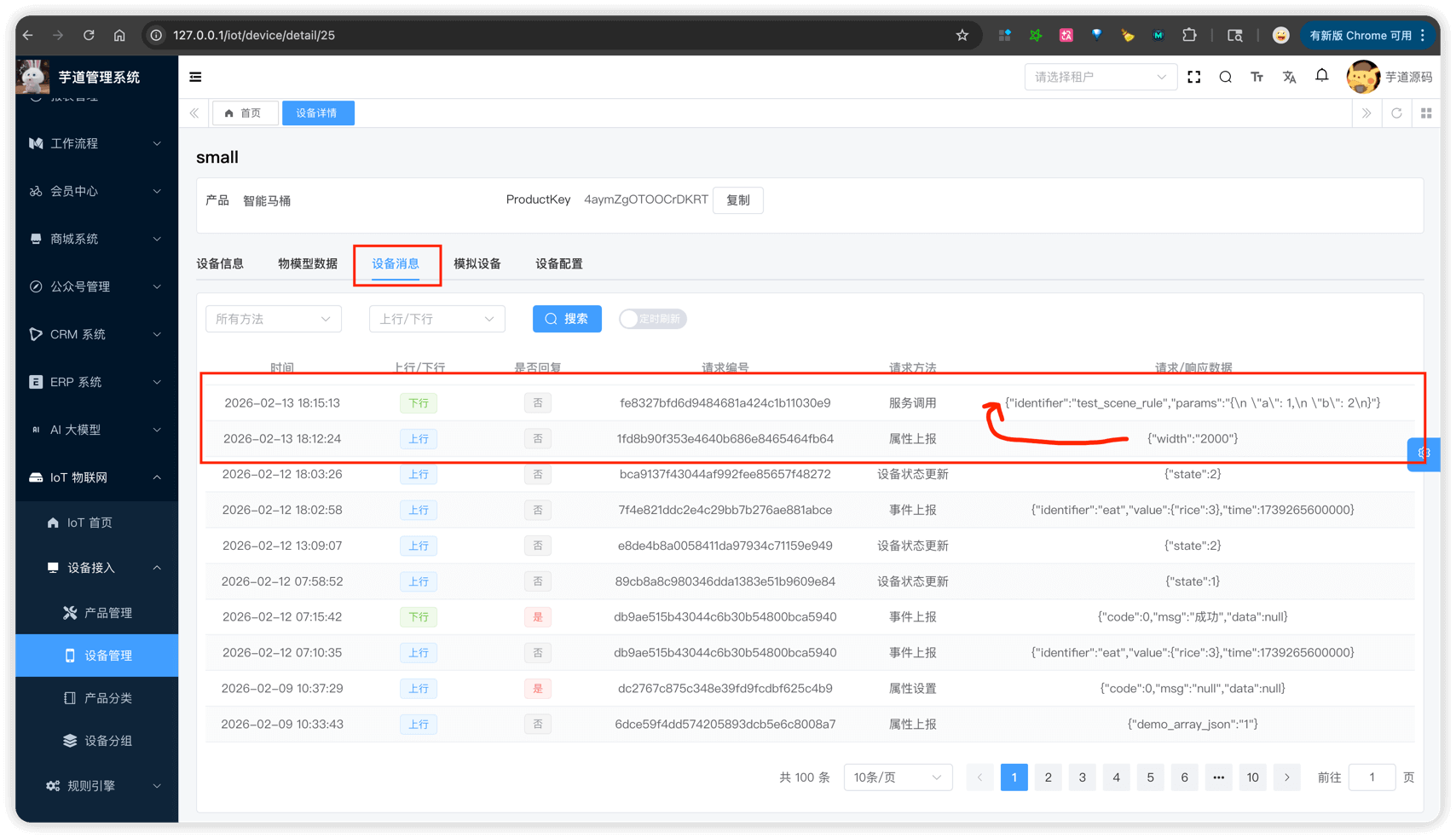

② 在设备详情的「设备消息」Tab，可以看到触发了一条"服务调用"的下行消息，说明场景联动执行成功。

3. 实现原理

简要介绍场景联动的后端架构，帮助二次开发的同学理解核心流程。

3.1 整体架构

场景联动采用"消息订阅 + 匹配器 + 执行器"三层架构：

设备消息 → IotSceneRuleMessageSubscriber（消息订阅）
       → IotSceneRuleMatcherManager（匹配器管理）
       → IotSceneRuleAction（动作执行）

3.2 消息订阅

IotSceneRuleMessageSubscriber 订阅设备消息 Topic iot_device_message，收到消息后调用 IotSceneRuleService 的 #executeSceneRuleByDevice(...) 方法。

3.3 触发器匹配

使用策略模式，每种触发类型对应一个 Matcher 实现类（实现 IotSceneRuleTriggerMatcher 接口），具体对应关系见「1.1.1 触发器（Trigger）」小节中的表格。

条件匹配使用 Spring Expression（SpEL）进行表达式评估，操作符定义在 IotSceneRuleConditionOperatorEnum 枚举中，支持 =、!=、>、>=、<、<=、in、not in、between、like、时间比较等。

3.4 定时触发

定时触发基于 Quartz 实现。IotSceneRuleTimerHandler 管理定时任务的注册、更新、暂停和注销。规则启用时自动注册 Quartz 定时任务，禁用时自动暂停。

定时触发与设备触发的区别：定时触发没有设备消息上下文，条件评估时需要通过 IotTimerConditionEvaluator 主动查询设备的最新属性值或状态。

3.5 动作执行

同样使用策略模式，每种动作类型对应一个 Action 实现类（实现 IotSceneRuleAction 接口），具体对应关系见「1.1.2 动作（Action）」小节中的表格。
