设备影子（Device Shadow），由 yudao-module-iot-biz 后端模块实现：IotDeviceShadowController 提供管理接口，IotDeviceShadowService 负责影子读写、设备上行处理。

平台为每个设备保存一份状态文档：管理后台写入期望状态（desired），设备上报实际状态（reported）。设备离线时，期望状态先保存在影子中，设备上线后再主动拉取并执行，从而解耦「下发指令」与「设备在线」。例如：

• 设备离线时，修改开关、运行模式等属性，设备上线后主动拉取并执行
• 对比期望值与上报值，确认设备是否已执行到位

如果想先跑通一遍，可以直接看「5. 快速验证」小节。

1. 影子概述

1.1 影子文档

每个设备有且只有一份影子，在首次访问时（管理后台查看、下发期望、切换开关，或设备首次发送影子消息）自动创建，默认开启。

字段	说明
desired	期望状态，Key 为物模型属性标识符（identifier），由管理后台写入
reported	上报状态，Key 同上，由设备上报写入
metadata	元数据，记录每个属性的最后更新时间：{ desired: { key: { timestamp } }, reported: { ... } }
version	版本号，desired、reported 共用：每次成功更新 + 1，清空影子后归 0
shadowTime	影子最后更新时间
status	影子开关，参见 CommonStatusEnum 枚举（0 开启、1 关闭）

注意时间单位

metadata 中的 timestamp、shadowTime（设备协议中为 timestamp）均为 epoch 秒；而物模型 date 类型的属性值，是毫秒时间戳。

1.2 工作流程

1. 下发期望：管理后台填写期望值，合并写入 desired，version + 1
2. 推送影子：平台记录了设备所在网关时，尝试向设备推送完整影子；否则仅保存
3. 拉取期望：设备上线后，主动 get 获取最新 desired 并执行；收到完整推送时，也可直接执行
4. 上报状态：设备执行后，通过 update 上报 reported
5. 对比差异：管理后台对比 desired 与 reported，高亮不一致的属性

重要

① 平台没有离线消息队列，不会在设备上线时自动重放期望值。设备每次连接成功后，都应主动 get 一次影子。

② 平台不会自动清除 desired。设备上报的 reported 与 desired 一致后，差异高亮自然消失；需要清空时，使用「重置影子」。

1.3 规则与限制

① 属性数：desired、reported 合并后各自最多 128 个属性，超过时拒绝本次更新。

② 并发更新：按 version 乐观锁写入数据库，冲突时基于最新影子重新合并，最多尝试 3 次（含首次），仍冲突则返回「版本冲突」。

③ 影子开关：关闭后，params 解析通过的设备影子消息被忽略（不继续处理、不回复），管理后台也不能下发期望值（提示「设备影子未启用」）；仍可查看、重置影子。未传 params 时仍回复 400，params 解析失败时仍可能回复 500。

④ 删除设备：删除设备时，一并删除其影子。

⑤ 缓存：仅管理后台的影子查询使用 Redis 缓存（60 秒过期，写入后删除），设备消息处理和所有写入都以数据库为准。

⑥ 与属性上报相互独立：设备的属性上报（thing.property.post，包括 数据解析脚本 解析出的）只更新「物模型数据」，不会写入影子的 reported；设备影子的 update 也不会保存属性数据。同样，下发期望只写影子并推送影子文档，不会发送 thing.property.set 属性设置指令。需要影子对比的设备，要单独发送影子消息。

⑦ 合并与数据类型：

• desired、reported 按顶层属性合并：本次提交的属性整体覆盖同名旧值（结构体、数组也是整体替换，不做深度合并），未提交的属性保留。
• 不支持删除单个属性。需要清空时，使用「重置影子」或设备发送 version = -1，两者都会同时清空 desired 和 reported。
• 后端只校验属性数，不按物模型校验属性标识符和数据类型，值按 JSON 原样保存。管理后台的属性对比表只展示物模型中定义的属性，其它属性只能在「原始影子文档」中看到。

2. 表结构

对应 iot_device_shadow 表，每个设备一行，desired、reported、metadata 以 JSON 文本保存影子状态。

已包含 creator/create_time/updater/update_time/deleted/tenant_id 等通用字段

CREATE TABLE IF NOT EXISTS `iot_device_shadow`  (
  `id` bigint NOT NULL AUTO_INCREMENT COMMENT '主键',
  `device_id` bigint NOT NULL COMMENT '设备编号',

  `product_id` bigint NOT NULL COMMENT '产品编号',
  `product_key` varchar(64) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci NOT NULL DEFAULT '' COMMENT '产品标识',
  `device_name` varchar(255) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci NOT NULL DEFAULT '' COMMENT '设备名称',

  `reported` text CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci NULL COMMENT '上报状态',
  `desired` text CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci NULL COMMENT '期望状态',
  `metadata` text CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci NULL COMMENT '元数据',

  `version` bigint NOT NULL DEFAULT 0 COMMENT '版本号',
  `shadow_time` bigint NOT NULL DEFAULT 0 COMMENT '文档最后更新时间（epoch 秒）',

  `status` tinyint NOT NULL DEFAULT 0 COMMENT '状态',

  `creator` varchar(64) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci NULL DEFAULT '' COMMENT '创建者',
  `create_time` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
  `updater` varchar(64) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci NULL DEFAULT '' COMMENT '更新者',
  `update_time` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '更新时间',
  `deleted` bit(1) NOT NULL DEFAULT b'0' COMMENT '是否删除',
  `tenant_id` bigint NOT NULL DEFAULT 0 COMMENT '租户编号',

  PRIMARY KEY (`id`) USING BTREE,
  UNIQUE INDEX `uk_device_id`(`device_id` ASC) USING BTREE
) ENGINE = InnoDB CHARACTER SET = utf8mb4 COLLATE = utf8mb4_unicode_ci COMMENT = 'IoT 设备影子表';

① device_id 为设备编号，关联 iot_device 表的 id 字段。唯一索引 uk_device_id 保证每个设备只有一份影子。

② product_id、product_key、device_name 冗余存储设备信息，方便查询和展示。

③ reported、desired、metadata 以 JSON 文本存储在 text 字段中，对应 IotDeviceShadowDO 的 Map 字段。结构见「1.1 影子文档」。

④ version 为影子版本号，用于乐观锁；shadow_time 为影子最后更新时间（epoch 秒）。

⑤ status 为影子开关，参见 CommonStatusEnum 枚举，默认 0 开启。

3. 管理后台

对应 [IoT 物联网 -> 设备接入 -> 设备管理] 菜单，进入设备详情页的「设备影子」Tab。对应前端项目的文件：

• Vue3：src/views/iot/device/device/detail/DeviceDetailsShadow.vue
• Vben Antd / Ele：apps/web-antd、apps/web-ele 下的 src/views/iot/device/device/detail/modules/shadow.vue
• Admin Uniapp：src/pages-iot/device/device/shadow/index.vue（独立页面）

3.1 页面操作

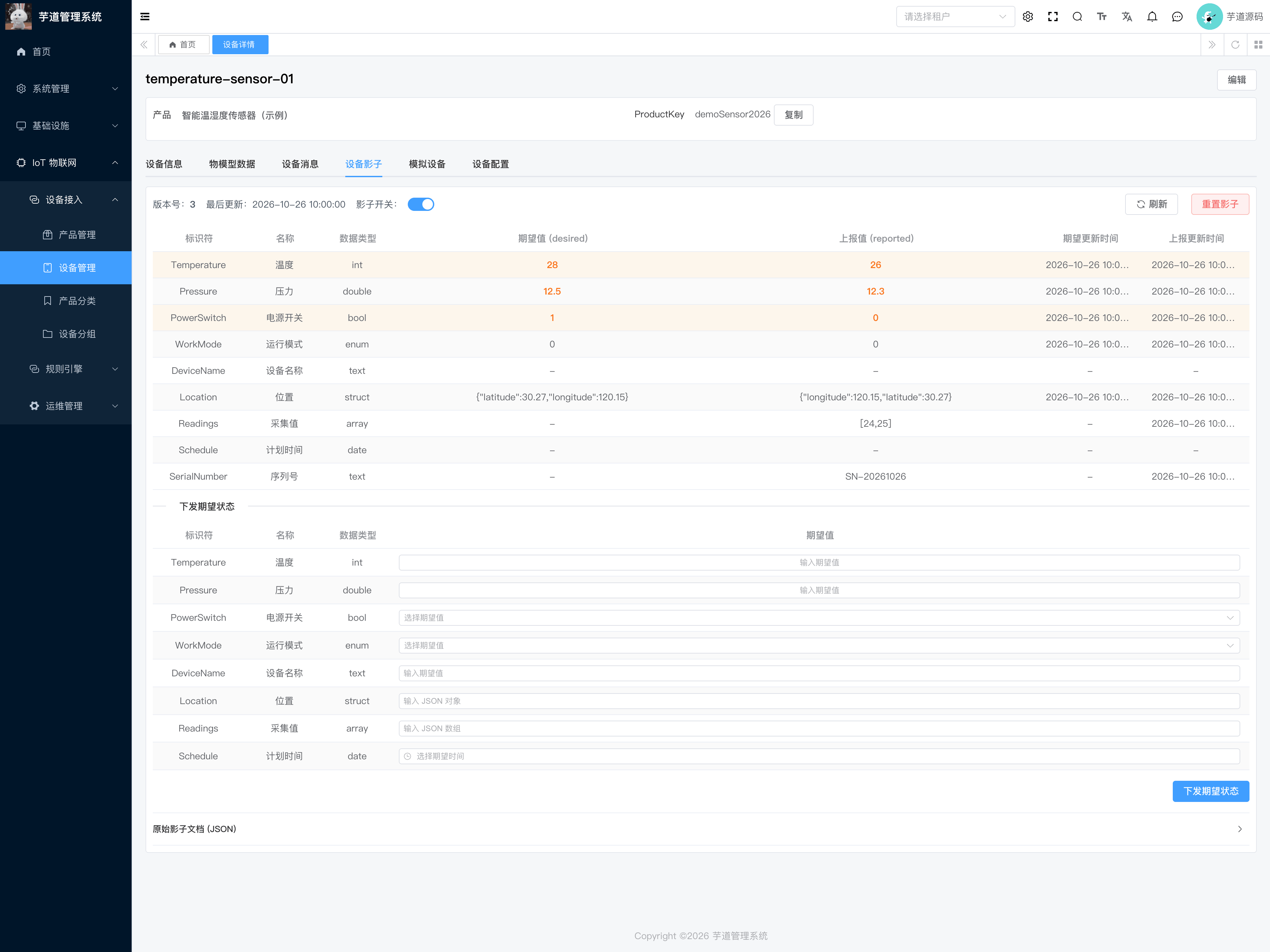

① 顶部信息栏：展示版本号、最后更新时间，以及「影子开关」。

② 属性对比表：按产品物模型的属性，逐行展示期望值、上报值，以及各自的更新时间（来自 metadata）。有期望值、且与上报值不一致的行会高亮：比较时区分 JSON 类型（例如期望 1，上报 true 或 "1" 仍算不一致），结构体、数组按内容比较。没有期望值的行不高亮。

③ 下发期望状态：仅列出访问模式为「读写」「只写」的属性，按物模型数据类型提供输入方式：

数据类型	输入方式	期望值
bool、enum	下拉选择	物模型定义的取值，例如 0 / 1
int、float、double	数字输入	数字，int 取整
date	日期时间选择	毫秒时间戳（数字）
struct、array	JSON 输入	JSON 对象、JSON 数组
text 等其它	文本输入	字符串

只需填写要修改的属性，未填写的属性保持不变；页面不能把已有的期望值改为空。下发成功后，会尝试推送给设备，详见「4.5 期望状态推送」小节。

④ 重置影子：清空 desired、reported、metadata，version 归 0。

⑤ 原始影子文档：展开后可查看完整的影子 JSON。

3.2 接口

由 IotDeviceShadowController 提供：

接口	说明	权限
GET /iot/device/shadow/get	获取设备影子	iot:device:shadow-query
PUT /iot/device/shadow/update-desired	更新期望状态	iot:device:shadow-update
PUT /iot/device/shadow/update-status	更新影子开关状态	iot:device:shadow-update
DELETE /iot/device/shadow/reset	重置设备影子	iot:device:shadow-update

4. 设备协议

4.1 消息格式

设备影子使用统一的 IotDeviceMessage 消息格式（见 《设备接入（概述）》 的「2.1 消息格式」）：

• 外层 method 固定为 thing.shadow.update
• params.method 为内层方法：get 获取影子、update 上报状态

以 MQTT 协议为例，对应主题如下（设备需提前订阅回复主题，或直接订阅 /sys/{productKey}/{deviceName}/#）：

方向	MQTT 主题	说明
上行	/sys/{productKey}/{deviceName}/thing/shadow/update	设备发送 get、update 请求
下行	/sys/{productKey}/{deviceName}/thing/shadow/update_reply	平台回复、期望状态推送

① 下文示例使用 JSON 序列化，并省略了 id、reportTime、deviceId 等后端自动填充的字段。

② 建议设备在请求中携带 requestId，回复会原样带回，便于与请求配对。

③ 影子的回复、推送都依赖下行通道。HTTP、CoAP 等短连接协议不支持下行推送，因此无法收到影子回复。

④ 影子消息只走各协议的标准消息格式：使用 《消息透传与数据解析》 的产品，数据解析脚本不能输出 thing.shadow.update，影子的回复、推送也不经过脚本编码。

⑤ 影子的请求与回复会记录在设备详情的「设备消息」Tab 中，便于排查。

4.2 获取影子（get）

请求消息：

{
  "requestId": "1001",
  "method": "thing.shadow.update",
  "params": {
    "method": "get"
  }
}

回复消息：

{
  "requestId": "1001",
  "method": "thing.shadow.update",
  "code": 0,
  "msg": "成功",
  "data": {
    "state": {
      "desired": {
        "PowerSwitch": 1
      },
      "reported": {
        "PowerSwitch": 0
      }
    },
    "version": 3,
    "timestamp": 1792980000
  }
}

data.state 包含 desired、reported，version 为影子当前版本，timestamp 为影子最后更新时间（epoch 秒）。回复中不包含 metadata。

4.3 上报状态（update）

请求消息：

{
  "requestId": "1002",
  "method": "thing.shadow.update",
  "params": {
    "method": "update",
    "state": {
      "reported": {
        "PowerSwitch": 1
      }
    },
    "version": 3
  }
}

① state.reported 为本次上报的属性，合并到影子的 reported 中：只覆盖本次上报的属性，其它属性保留。合并规则见「1.3 规则与限制」的 ⑦。建议按物模型的数据类型上报（例如 bool 属性上报数字 0 / 1），否则管理后台的差异高亮不会消失。

② version 为设备已知的影子版本，可选：

• 携带时：必须等于影子当前版本，否则回复 409，data.version 为当前版本。设备应先 get 同步，再重新上报。
• 不携带时：平台基于最新影子强制合并。写入时仍按 version 乐观锁保护，冲突时自动重试，仍冲突则回复 409。

注意：携带的 version 须等于当前版本；管理后台下发期望值也会使 version + 1。

回复消息：

{
  "requestId": "1002",
  "method": "thing.shadow.update",
  "code": 0,
  "msg": "成功",
  "data": {
    "version": 4,
    "timestamp": 1792980060
  }
}

4.4 清空影子（version = -1）

params.version 为 -1 时，清空影子的 desired、reported、metadata，version 归 0，此时不需要传 state：

{
  "requestId": "1003",
  "method": "thing.shadow.update",
  "params": {
    "method": "update",
    "version": -1
  }
}

成功时，回复 code 为 0、data.version 为 0。效果与管理后台的「重置影子」相同。

4.5 期望状态推送

管理后台下发期望状态成功后，如果平台记录了设备所在的网关（设备最近一次上行消息所在的网关，设备离线后不清除），会尝试通过 update_reply 主题推送完整影子，data 结构与「4.2 获取影子」的回复相同，requestId 由平台生成。

推送不保证送达（发送失败仅记录日志），设备不在线时也不会重发，但期望状态已保存在影子中。设备下次上线后，通过 get 获取即可。

推荐的设备端处理流程：

1. 连接成功后，订阅 update_reply 主题，并发送一次 get
2. 收到 get 回复或推送后，执行 desired 中的期望值
3. 执行完成后，携带最新 version 发送 update 上报 reported
4. 收到 409 时，重新 get 后再上报

4.6 错误码

影子回复的 code、msg，参见 IotDeviceShadowErrorCodeEnum 枚举。失败时 data 仍包含 version、timestamp，便于设备重新同步：

code	msg	说明
0	成功
400	JSON 格式错误	未传 params
401	缺少 method	未传 params.method
402	缺少 state	update 未传 state（version = -1 除外）
404	缺少 reported	未传 state.reported
405	reported 为空	state.reported 为空对象
406	无效内层 method	params.method 不是 get、update
408	影子属性数超过限制	合并后 reported 超过 128 个属性
409	影子版本冲突	版本不一致或重试后仍冲突，data.version 为当前版本
500	服务端异常	平台处理异常

另外，影子关闭时，params 解析通过的影子消息被直接忽略，不会回复；params 为空或解析失败时，仍可能按上表回复 400、500。

5. 快速验证

下面以 MQTT 直连设备为例，使用 MQTTX (opens new window) 模拟设备，走一遍「下发期望 → 设备拉取 → 设备上报 → 差异消失」。

请将主题中的 {productKey}、{deviceName} 替换为实际值，PowerSwitch 替换为你的属性标识符。

① 准备物模型属性：在设备所属产品的「物模型（功能定义）」中，确认有一个访问模式为「读写」的属性。下文以 bool 类型的 PowerSwitch 为例。

② 连接设备：按 《设备接入（MQTT 协议）》 的「4.1 连接认证」连接设备，并订阅 /sys/{productKey}/{deviceName}/thing/shadow/update_reply 主题（或直接订阅 /sys/{productKey}/{deviceName}/#）。

③ 打开设备影子：进入设备详情的「设备影子」Tab，确认「影子开关」为开启。为便于对照下文的版本号，可以先点击「重置影子」，此时版本号为 0。

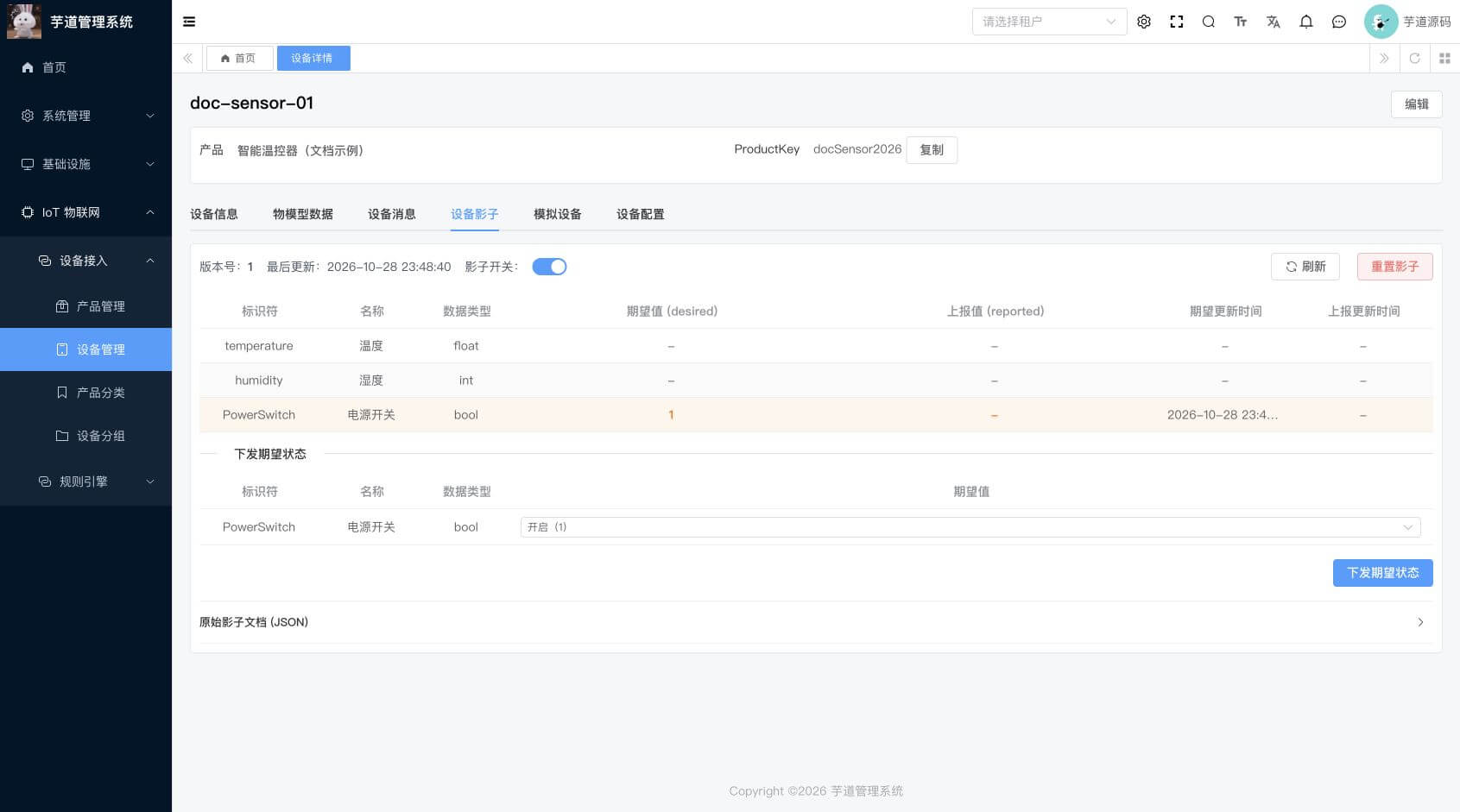

④ 下发期望：在「下发期望状态」中，将 PowerSwitch 选择为 1，点击「下发期望状态」。如下图所示：

• 版本号变为 1，PowerSwitch 行的期望值为 1、上报值为 -，该行高亮
• 设备在线时，MQTTX 在 update_reply 主题收到一条完整影子推送，data.state.desired.PowerSwitch 为 1

⑤ 设备拉取期望：发布到 /sys/{productKey}/{deviceName}/thing/shadow/update 主题：

{
  "requestId": "2001",
  "method": "thing.shadow.update",
  "params": {
    "method": "get"
  }
}

回复的 data.state.desired 中可以看到 PowerSwitch: 1，data.version 为 1。即使错过了 ④ 的推送（例如设备当时离线），也能通过 get 拿到期望值。

⑥ 设备上报执行结果：携带 ⑤ 回复中的 data.version，发布到同一主题：

{
  "requestId": "2002",
  "method": "thing.shadow.update",
  "params": {
    "method": "update",
    "state": {
      "reported": {
        "PowerSwitch": 1
      }
    },
    "version": 1
  }
}

回复 code 为 0、data.version 为 2。如果回复 409，说明期间影子又被更新过，重新 get 后再上报。

⑦ 查看差异消失：回到「设备影子」Tab，点击「刷新」。PowerSwitch 的上报值变为 1，高亮消失。在「设备消息」Tab 中，可以看到上述 thing.shadow.update 的请求与回复。

友情提示：

• 如果 ⑦ 仍然高亮，检查上报值与期望值的 JSON 类型是否一致，例如不要用 true 或 "1" 上报期望值 1。
• 只发 thing.property.post 属性上报，不会改变影子的上报值；影子的 update 也不会改变「物模型数据」Tab 的属性值。
• 验证完成后，可以点击「重置影子」清空测试数据。
