对标盒子IM《接入消息推送》《消息推送底层分析》《离线消息和已读未读》。芋道 IM 的核心差异：WebSocket 只做在线提醒，不作为可靠投递依据——可靠性靠业务表 + pull 增量补偿，不引入按用户复制的消息索引表。

这是一篇通道层专题。好友、群聊、消息、通话各篇都会「触发推送」「支持离线补偿」，但都引到这里——本篇统一讲「消息怎么实时到对端的多个端、断线后怎么补」，业务篇不再重复。

1. 要解决的问题

一条消息（或一个状态变更）产生后，要做到三件事：

1. 实时：在线的接收方，包括他登录的多个端，立刻收到。
2. 不丢：接收方不在线、或推送漏了，下次能补回来。
3. 一致：多端之间、断线重连后，未读数 / 已读位置 / 好友群状态都对得上。

芋道 IM 的取舍是：在线靠 WebSocket 推，不在线 / 漏推靠 pull 拉。WebSocket 不保证送达，业务表才是权威。

2. 整体架构

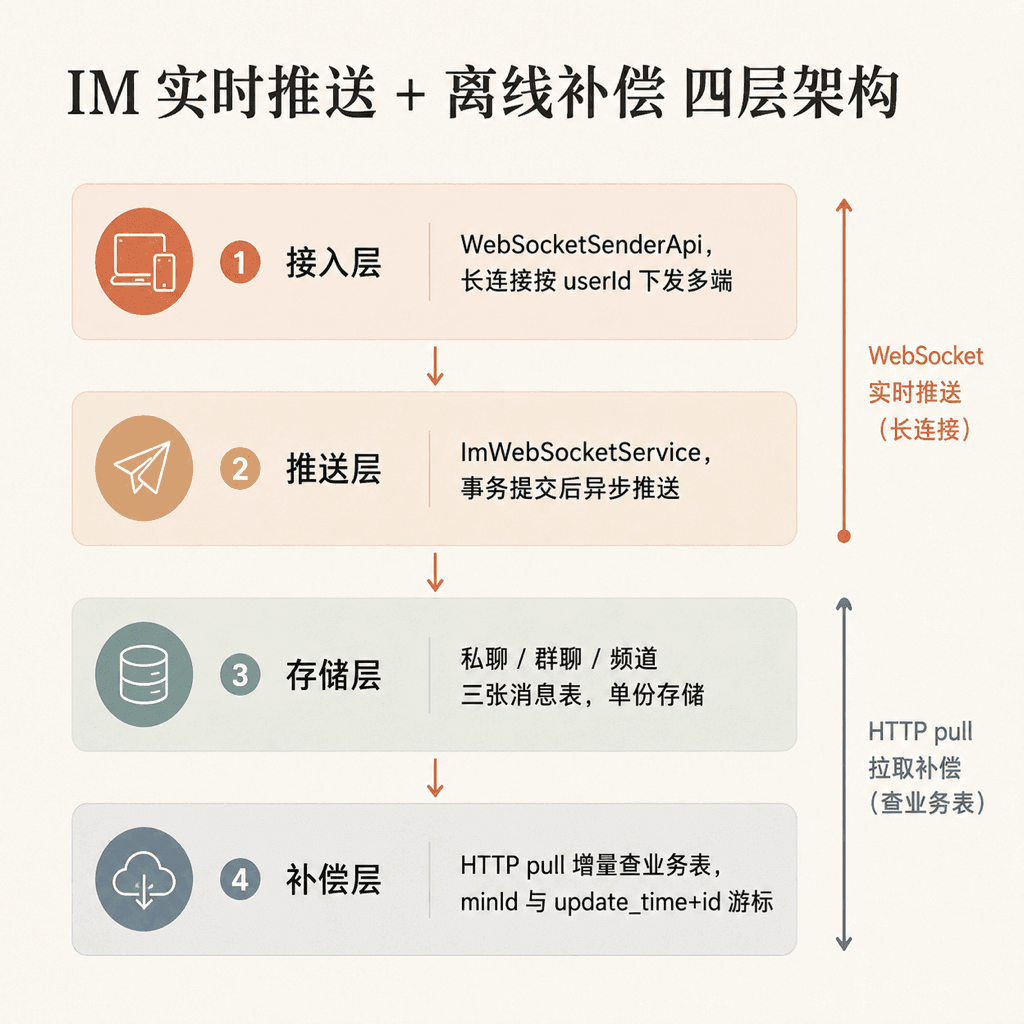

TODO @codex："画一张 IM『实时推送 + 离线补偿』四层架构图。从上到下：① 接入层——芋道 WebSocket 框架（WebSocketSenderApi），按 userId 把消息下发到该用户的多个在线端（多端一致）；② 推送层——ImWebSocketService，业务事件转通知 DTO，事务提交后（afterCommit）异步推送；③ 存储层——im_private/group/channel_message 三张消息表，消息单份存储、群消息写 receiver_user_ids 可见成员快照；④ 补偿层——pull 增量拉取（消息用 minId 游标，好友/群/会话已读等状态用 update_time+id 复合游标）。右侧用两条主线标注：在线消息走『WebSocket 实时推送』，离线/漏推走『pull 拉取补偿』。"

分四层看：

层	职责	关键实现
接入层	维护 WebSocket 连接、按用户下发到多端	复用芋道的 WebSocket 框架 WebSocketSenderApi
推送层	业务事件 → 通知 DTO → 在线推送	ImWebSocketService（事务感知 + 异步）
存储层	消息单份入库；群消息固化可见成员	im_private/group/channel_message + receiver_user_ids 快照
补偿层	离线 / 漏推后增量拉取	消息 minId 游标 + 状态事件 update_time + id 游标

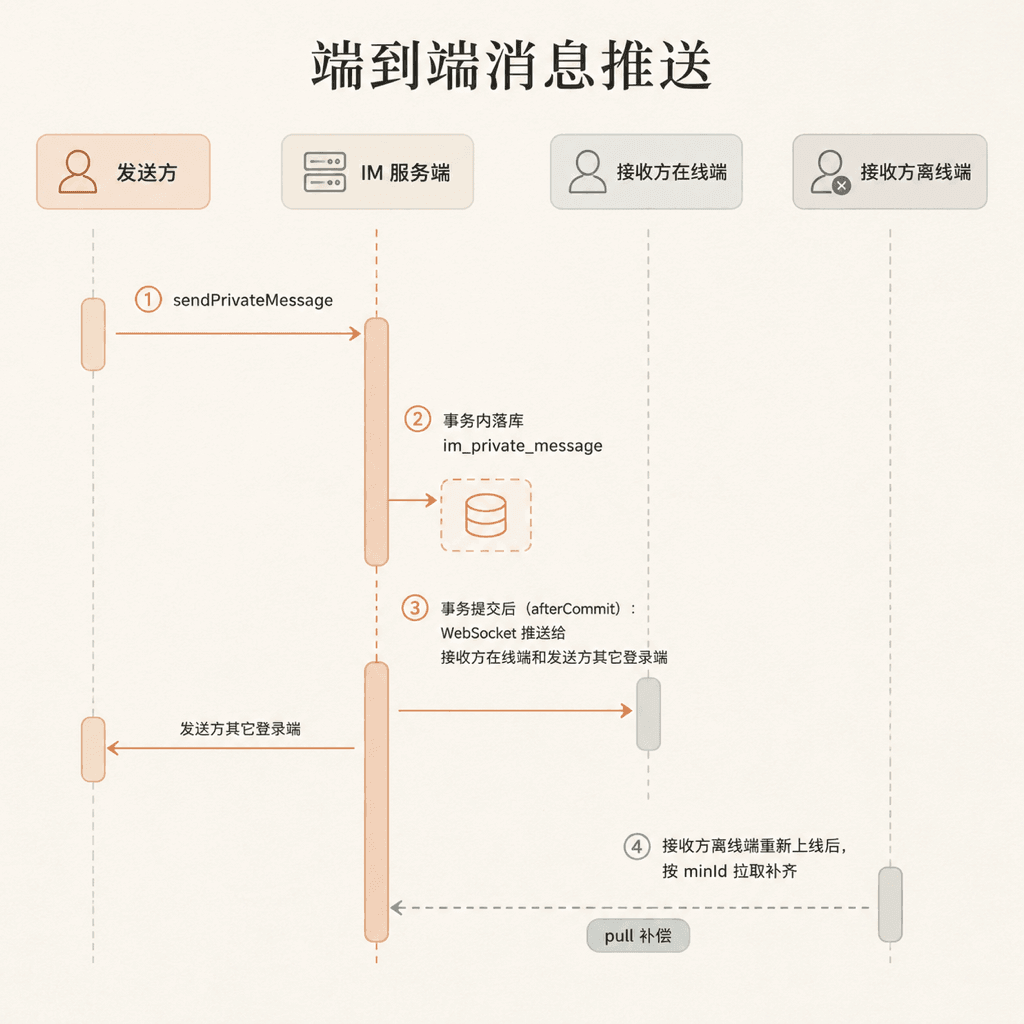

TODO @codex："把下面的端到端推送时序画成更直观的时序图：发送方 sendPrivateMessage → 服务端事务内落库 im_private_message → 事务提交（afterCommit）后 WebSocket 推接收方在线端 + 发送方其它登录端 → 接收方离线端重新上线后按 minId pull 补齐离线消息。"

端到端时序（以私聊发消息为例）：

sequenceDiagram
  participant 发送方
  participant 服务端 as IM 服务端
  participant DB as MySQL
  participant 接收方在线端
  participant 接收方离线端
  发送方->>服务端: sendPrivateMessage
  服务端->>DB: 落库 im_private_message（事务内）
  Note over 服务端: 事务提交后(afterCommit)才推送
  服务端->>接收方在线端: WebSocket 推送（im-notification）
  服务端->>发送方: 同步推送其它登录端（多端一致）
  接收方离线端-->>服务端: 重新上线后 pull（minId 游标）
  服务端-->>接收方离线端: 返回离线期间的消息

3. WebSocket 推送通道

3.1 统一通知协议

所有推送走同一个外层信封 im-notification，body 固定三段：conversationType（会话类型）+ contentType（内容类型）+ payload（业务数据），对应 ImNotificationWebSocketDTO：

• conversationType：枚举 ImConversationTypeEnum（0=无会话，1=私聊，2=群聊，3=频道），决定这条通知归到哪个会话；好友 / 通话等非会话通知用 0。
• contentType：即《消息》§1 消息类型 的内容类型，决定 payload 怎么解析、怎么渲染。
• payload：随 contentType 变化的业务数据，由 service/websocket/notification 包下的各 Notification DTO 定义（如 FriendRequestNotification、GroupMemberKickNotification、ImRtcCallNotification）。

前端拿到通知后，先按 conversationType 分流到对应会话，再按 contentType 路由渲染，不再依赖「好友 / 群通知的数字区间」做判断。

3.2 多端下发

ImWebSocketService 暴露三个推送方法，都按 userId 投递到该用户的所有在线端（多端一致）：

• sendNotificationAsync(userId, ...)：推单个用户（如好友通知）。
• sendNotificationAsync(userIds, ...)：推一批用户（如群消息推全体可见成员）。
• broadcastNotificationAsync(...)：全局广播。

三者底层都走芋道框架的 WebSocketSenderApi#sendObject，按 userId 找到该用户的全部在线会话逐一下发：

// ImWebSocketServiceImpl#doSendNotification
webSocketSenderApi.sendObject(UserTypeEnum.ADMIN.getValue(), userId,
        ImNotificationWebSocketDTO.TYPE, notification);

3.3 事务感知推送

推送一定延迟到数据库事务提交后再执行，否则客户端可能收到 WebSocket 通知时、回查数据库却查不到这条消息：

// ImWebSocketServiceImpl#executeAfterTransaction
private void executeAfterTransaction(Runnable task) {
    if (!TransactionSynchronizationManager.isSynchronizationActive()) {
        task.run();
        return;
    }
    TransactionSynchronizationManager.registerSynchronization(new TransactionSynchronization() {

        @Override
        public void afterCommit() {
            task.run(); // 事务提交后再异步推送
        }

    });
}

推送本身用 @Async 异步执行，不阻塞发送主流程；推送失败只记日志、不影响落库（在线送不到，由 pull 兜底）。

4. 在线推 + 离线拉

WebSocket 只负责「在线的人立刻看到」。一个内容类型是否能离线补回来，由它的 persistent（是否入库）标志决定（见 《消息》）：入库的能 pull 补，不入库的（如通话信令、输入中）离线即丢弃，这是预期行为。

各类消息 / 事件的补偿方式：

类别	是否离线可补	是否计未读	补偿方式
私聊 / 群聊 / 频道消息	是	是	按 minId 游标 pull
撤回、群系统提示	是	否	作为可见事件随消息 pull
好友申请 / 群申请	是	否	业务表按 update_time + id 增量拉
已读 / 回执	是	否	读位置表补偿
通话信令 / 输入中	否	否	仅在线推，离线丢弃

4.1 消息增量拉取

消息用 minId 单调游标增量拉取（pullPrivateMessageList / pullGroupMessageList / 频道 pull）：客户端记住已拉到的最大消息 id，重连 / 切前台时带 minId 拉后续。

群消息的可见性靠发送时固化的 receiver_user_ids 快照（逗号分隔的成员 id），pull 时用 FIND_IN_SET 过滤：

SELECT m.* FROM im_group_message m
WHERE m.group_id IN (...) AND m.id > :minId
  AND FIND_IN_SET(:userId, m.receiver_user_ids)
ORDER BY m.id ASC LIMIT :size;

这样「发送时谁可见」在落库那一刻就定死，避免按「加入时间」反复重算成员区间——入群前的消息看不到、退群后仍能补拉退群前可见的历史。

4.2 顺序性

消息按服务端自增主键 id 定序：落库那一刻就定了序，同一会话内按 id 升序即时间序。不依赖客户端 send_time（各端时钟可能不准、会导致乱序），客户端本地插入、pull 拉取都按 id 升序。芋道 IM 没有 per-user seq 自增序列，全局 id 已足够定序。

4.3 唯一性

靠客户端生成的 client_message_id 配合唯一键 (sender_id, client_message_id) 去重：并发 / 弱网重发同一条时，唯一键冲突即视为已发成功（捕获 DuplicateKeyException、回查已存在消息返回），保证幂等、不会落两条。

5. 状态事件的离线补偿

好友 / 群关系、申请、读位置这类会更新旧行的状态，不能只靠「id 单调新增」补，于是统一用 update_time + id 复合游标增量拉取：

SELECT * FROM xxx
WHERE update_time > :lastUpdateTime
   OR (update_time = :lastUpdateTime AND id > :lastId)
ORDER BY update_time ASC, id ASC LIMIT :limit;

对应各业务表都建了 idx_sync (..., update_time, id) 索引支撑游标扫描。前端按最后一条的 updateTime + id 推进高水位；且回扫前把游标向前回退几秒做 overlap，覆盖「同秒不同 id 更新」「端 / 服务端时间精度差」等边界，合并逻辑保持幂等。

删除即软删

删除、退群、拉黑、解散都不物理删，否则客户端无法增量补偿到「已失效」这一变化。

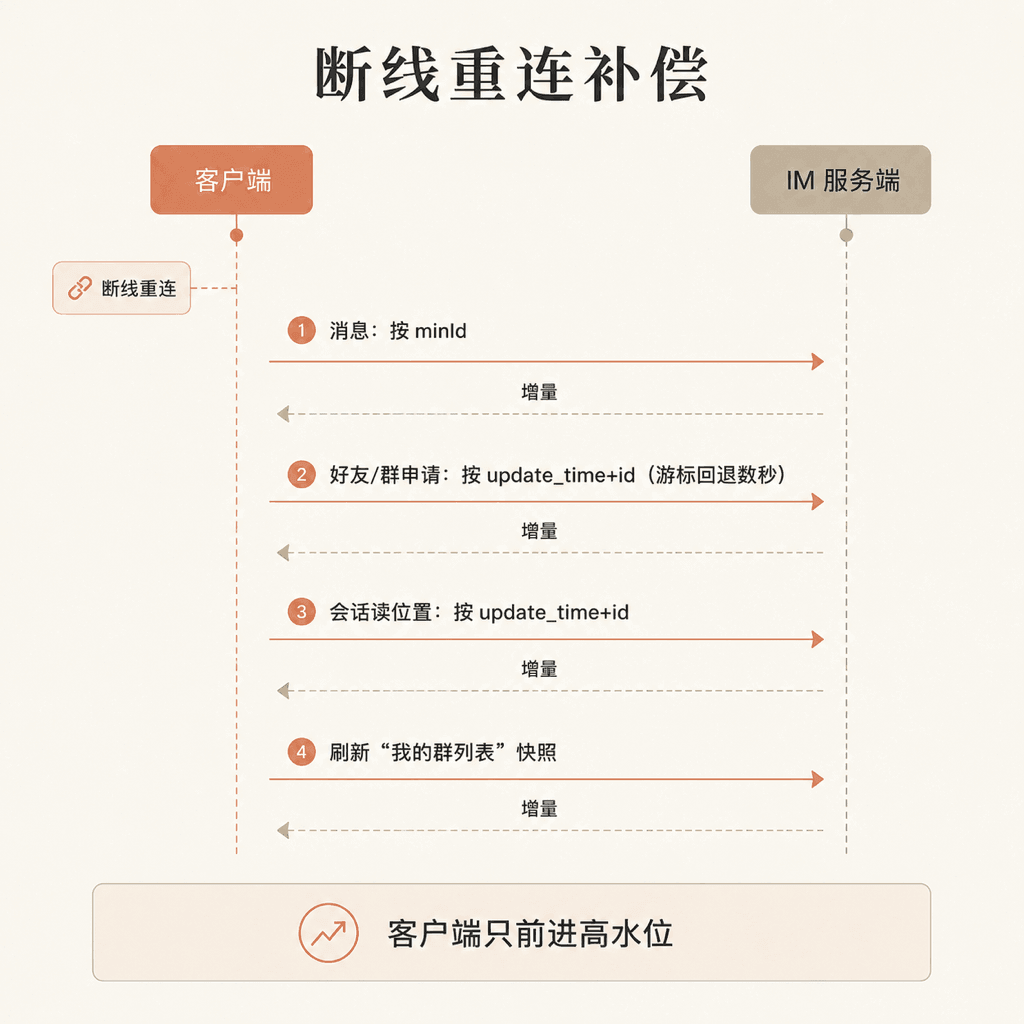

TODO @codex："把下面的断线重连补偿时序画成更直观的时序图：客户端重连后并行发起多条 pull——消息按 minId、好友/群申请按 update_time+id（游标回退数秒）、会话读位置按 update_time+id，并刷新『我的群列表』快照；服务端各自返回增量，客户端只前进高水位。"

sequenceDiagram
  participant 客户端
  participant 服务端 as IM 服务端
  Note over 客户端: 断线重连 / 切前台
  客户端->>服务端: pull 消息（minId）
  客户端->>服务端: pull 好友申请 / 群申请（update_time + id，回退数秒）
  客户端->>服务端: pull 会话读位置（update_time + id）
  客户端->>服务端: 刷新「我的群列表」快照
  服务端-->>客户端: 各自返回增量，客户端只前进高水位

按补偿对象，分三类来看：

5.1 会话读位点

已读位置统一持久化在 im_conversation_read（一个用户在一个会话的「最大已读消息 id」），是未读数与回执的唯一权威（不放 Redis，避免双写一致性与退群回退问题），也按 update_time + id 增量拉取补偿。两条规则：

• 单调递增：上报已读只能把位点改大，不能回退（防乱序 / 并发回退）。
• 双向补偿：重连 / 进会话时，既补「我的读位置」（恢复本端未读、红点），也按需补「对端 / 群成员读位置」（恢复私聊已读、群回执人数）。对端读位置补偿有界执行——只在打开会话或有未完成回执时惰性补，不在每次重连时全量拉所有群成员读位置。

5.2 群信息与群成员

群是多人共享状态，同步策略和「消息」「读位点」都不同：

• 群信息（群名 / 公告 / 头像 / 全员禁言等）：变更时全员广播对应通知（GROUP_NAME_UPDATE / GROUP_NOTICE_UPDATE 等，见 《消息》§1），客户端收到后局部更新；重连时不单独拉群资料，靠「我的群列表」快照整体校准。
• 本人成员态（被拉进群 / 被踢 / 退群 / 解散）：不单开增量链路，进首页 / 重连时刷新「我相关的群列表」快照（含已退群）一次性校准——离线期间被拉进新群、被踢出群都能对上。
• 群成员列表：不做全局增量 pull，按 groupId 本地缓存 + 失效标记；进群资料 / 成员列表时按 list?groupId= 全量刷新；收到成员变更通知先局部更新，拿不准就标记该群缓存过期、下次打开再强刷。

这样既不引入 per-group 版本号同步，也避免重连时全局扫描所有群成员。

5.3 好友与群申请

好友关系（im_friend）、好友申请（im_friend_request）、加群申请（im_group_request）都按 update_time + id 增量拉取补偿。申请类事件不塞进聊天消息流，权威状态始终以业务表为准；「你们已经是好友了」这类只是额外写一条聊天提示气泡，方便前端展示与交互，真实关系仍看业务表。

6. 与业务篇的衔接

本篇只讲通道与同步机制；具体表结构、字段、后台操作详见各业务篇：《好友》、《群聊》、《消息》、《频道》、《通话》。
