通话提供实时音视频能力：私聊一对一、群聊多人，支持语音、视频与桌面共享。通话模块由 yudao-module-im 后端模块的 rtc 包实现，用户侧前端在 @/views/im/home 的通话组件里。

本篇是「手册 + 原理」合篇：通话的「怎么用」很薄（发起 / 接听 / 挂断 + 通话记录），「怎么实现」（状态机、LiveKit 接入、信令与兜底）才是主体，所以一起讲。

信令走 IM，媒体走 LiveKit

芋道 IM 不自己传音视频流，而是外接开源 SFU LiveKit (opens new window)：呼叫、接听、挂断等信令通过 IM 的 WebSocket 走，真正的音视频媒体流由客户端直连 LiveKit 房间。所以 RTC 是一个相对独立的子系统，不与文本消息的推送管线交织。

为什么选 LiveKit：自研 SFU（音视频选择性转发、级联、拥塞控制）成本极高，而 LiveKit 是开源、可自托管的 WebRTC SFU，提供成熟的多端 SDK（Web / 移动 / 桌面）、服务端 token 鉴权与房间事件 webhook，接入快、生态活跃；OpenAI 的实时语音（Realtime API / ChatGPT 语音）等方案也基于它，可靠性经过验证。芋道 IM 只负责「信令 + 业务状态」，把媒体面整体交给 LiveKit。

本文涉及通话记录表 im_rtc_call、通话参与者表 im_rtc_participant：一通通话一条主记录（im_rtc_call），通话里每个参与者一条明细（im_rtc_participant），通过 room（业务通话编号）关联。

• 通话记录：一通通话的主信息，含会话类型、媒体类型、发起人、状态、结束原因、各阶段时间。
• 通话参与者：通话中每个人的明细，含角色、参与状态、被邀请 / 接听 / 离开时间。

1. 表结构

省略 creator/create_time/updater/update_time/deleted/tenant_id 等通用字段

1.1 通话记录

通话记录，用户侧由 ImRtcCallController 提供接口（/im/rtc）。

CREATE TABLE `im_rtc_call` (
  `id` bigint NOT NULL AUTO_INCREMENT COMMENT '编号',

  `room` varchar(64) NOT NULL COMMENT '业务通话编号',
  `conversation_type` tinyint NOT NULL COMMENT '会话类型（1=私聊，2=群聊）',
  `media_type` tinyint NOT NULL COMMENT '媒体类型（1=语音，2=视频）',
  `inviter_user_id` bigint NOT NULL COMMENT '发起人用户编号',
  `group_id` bigint DEFAULT NULL COMMENT '群编号（群通话时）',

  `status` tinyint NOT NULL COMMENT '通话状态',
  `end_reason` tinyint DEFAULT NULL COMMENT '结束原因',

  `start_time` datetime NOT NULL COMMENT '发起时间',
  `accept_time` datetime DEFAULT NULL COMMENT '接通时间',
  `end_time` datetime DEFAULT NULL COMMENT '结束时间',
  PRIMARY KEY (`id`),
  UNIQUE KEY `uk_room` (`room`)
) ENGINE=InnoDB COMMENT='IM 通话记录表';

① room 业务通话编号，全局唯一，是一通通话的稳定标识，也是 LiveKit 的房间名。

② conversation_type 私聊 / 群聊；media_type 语音 / 视频（枚举 ImRtcCallMediaTypeEnum）；桌面共享是视频通话里的一路屏幕轨道，不单独占媒体类型。group_id 仅群通话有值。

③ status 通话状态、end_reason 结束原因，见 §2 状态机；start_time / accept_time / end_time 分别是发起 / 接通 / 结束时间，通话时长 = end_time - accept_time。

1.2 通话参与者

CREATE TABLE `im_rtc_participant` (
  `id` bigint NOT NULL AUTO_INCREMENT COMMENT '编号',

  `call_id` bigint NOT NULL COMMENT '通话编号',
  `room` varchar(64) NOT NULL COMMENT '业务通话编号',
  `user_id` bigint NOT NULL COMMENT '参与者用户编号',

  `role` tinyint NOT NULL COMMENT '参与角色',
  `status` tinyint NOT NULL COMMENT '参与状态',

  `invite_time` datetime NOT NULL COMMENT '被邀请时间',
  `accept_time` datetime DEFAULT NULL COMMENT '接听时间',
  `leave_time` datetime DEFAULT NULL COMMENT '离开时间',
  PRIMARY KEY (`id`),
  UNIQUE KEY `uk_room_user` (`room`, `user_id`)
) ENGINE=InnoDB COMMENT='IM 通话参与者表';

① call_id / room 关联通话，唯一键 (room, user_id) 保证一通通话里一个人一条明细。

② role 参与角色，枚举 ImRtcParticipantRoleEnum（1=发起人，2=被邀请者，3=主动加入者；主动加入仅群通话——旁观者点「N 人正在通话」胶囊条加入）。

③ status 参与状态，见 §2.2。

2. 通话状态机

通话有两套互相配合的状态机：主表 im_rtc_call.status（整通通话）与明细 im_rtc_participant.status（每个人）。

2.1 通话状态

枚举 ImRtcCallStatusEnum：

状态值	枚举	说明	可执行操作
10	CREATED	已创建（私聊等被叫接听；群聊发起人已进房）	接听、拒绝、取消、加入
20	RUNNING	进行中（首个非发起人接通后）	离开、追加邀请
30	ENDED	已结束	—

通话状态流转

createCall ──→ 创建(10) ──首个被叫接听──→ 进行中(20) ──任一方挂断/最后一人离开──→ 已结束(30)
                  │
                  └──无人接听 / 主叫取消 / 全部拒绝──→ 已结束(30)

• 发起（createCall）：落 im_rtc_call（CREATED）+ 参与者明细（发起人 JOINED、被叫 INVITING），并推来电信令。
• 接听（acceptCall）：被叫接通，首个接通把通话推进到 RUNNING。
• 拒绝 / 取消（rejectCall / cancelCall）：接通前，被叫拒接或主叫取消。
• 离开（leaveCall）：接通后挂断；最后一人离开则通话 ENDED。
• 追加邀请 / 加入（inviteCall / joinCall）：仅群通话，通话中拉人或旁观者主动加入。

2.2 参与者状态

枚举 ImRtcParticipantStatusEnum：

状态值	枚举	说明
10	INVITING	邀请中（已发出 invite，等响应）
20	JOINED	已加入（已进 LiveKit 房间）
30	REJECTED	已拒绝（接通前点拒接）
40	NO_ANSWER	未应答（通话结束仍未接）
50	LEFT	已离开（接通后挂断 / 兜底）

通话结束时，所有参与者明细必收敛到 LEFT / REJECTED / NO_ANSWER 三个终态之一。

2.3 结束原因

通话结束时按场景写 end_reason（枚举 ImRtcCallEndReasonEnum），并据此生成通话历史消息文案：

值	原因	场景
1	通话结束	接通后任一方主动挂断
2	已拒绝	被叫接通前点拒接
3	已取消	主叫接通前主动取消
4	无人接听	振铃超时未接通（参与者超时 Job 触发）
5	对方正忙	私聊呼叫时对方在另一通话
9	通话异常	网络中断、设备失败等

3. 通话流程与 LiveKit

TODO @codex："把本节私聊视频呼叫时序画成更直观的流程图：主叫 createCall → 服务端落库 + 推来电信令 → 被叫 acceptCall → 双方进 LiveKit 房间媒体互通 → 挂断 leaveCall 落『通话结束』消息；左右分栏标注『信令走 IM』『媒体走 LiveKit』。"

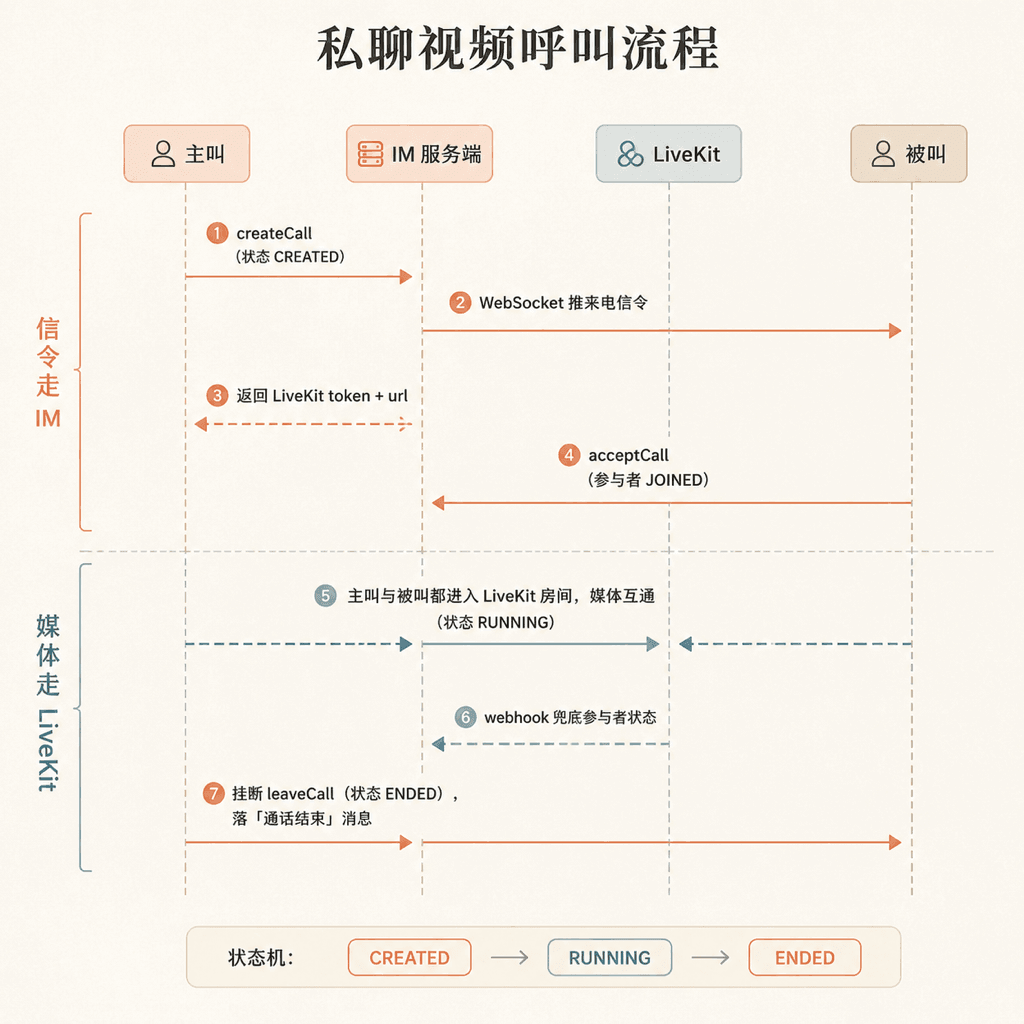

以私聊视频呼叫为例，端到端时序如下：

sequenceDiagram
  participant 主叫
  participant 服务端 as IM 服务端
  participant LK as LiveKit
  participant 被叫
  主叫->>服务端: createCall（落 im_rtc_call CREATED + 参与者 INVITING）
  服务端->>被叫: WebSocket 推送来电信令（RTC_CALL）
  服务端-->>主叫: 返回 LiveKit token + url
  主叫->>LK: 用 token 进房（等待）
  被叫->>服务端: acceptCall（参与者 → JOINED）
  服务端-->>被叫: 返回 token + url
  被叫->>LK: 进房，媒体互通（status → RUNNING）
  LK-->>服务端: webhook participant_joined / left（兜底状态）
  被叫->>服务端: leaveCall（status → ENDED，落「通话结束」消息）

几个关键点：

• Token 签发：buildCallRespVO 在 invite / join / accept 时按当前用户签 LiveKit token（signCallToken）并下发 livekitUrl；通话已结束（ENDED）则不签发，前端据此判定「通话已结束」。
• Webhook 兜底：LiveKit 的 participant_joined / participant_left 回调（由 ImRtcLiveKitController 接收）会兜底纠正参与者状态，防止客户端异常退出导致状态卡住。
• 振铃超时：被叫长时间不接，由后端超时 Job 把参与者置 NO_ANSWER、通话置 ENDED（end_reason=无人接听）；前端 RUNNING 端也会调 noAnswerCallCheck 兜底触发。
• 通话信令不入库：来电 / 参与者加入离开等信令（ImContentTypeEnum 的 1601 / 1602 / 1603）仅 WebSocket 推送、不入库；只有「通话开始」「通话结束」（1610 / 1611）入消息流，用于在聊天里渲染通话记录气泡 / 提示。信令推送机制详见 《WebSocket 实时推送与离线消息》。

4. 用户侧

4.1 私聊通话（一对一）

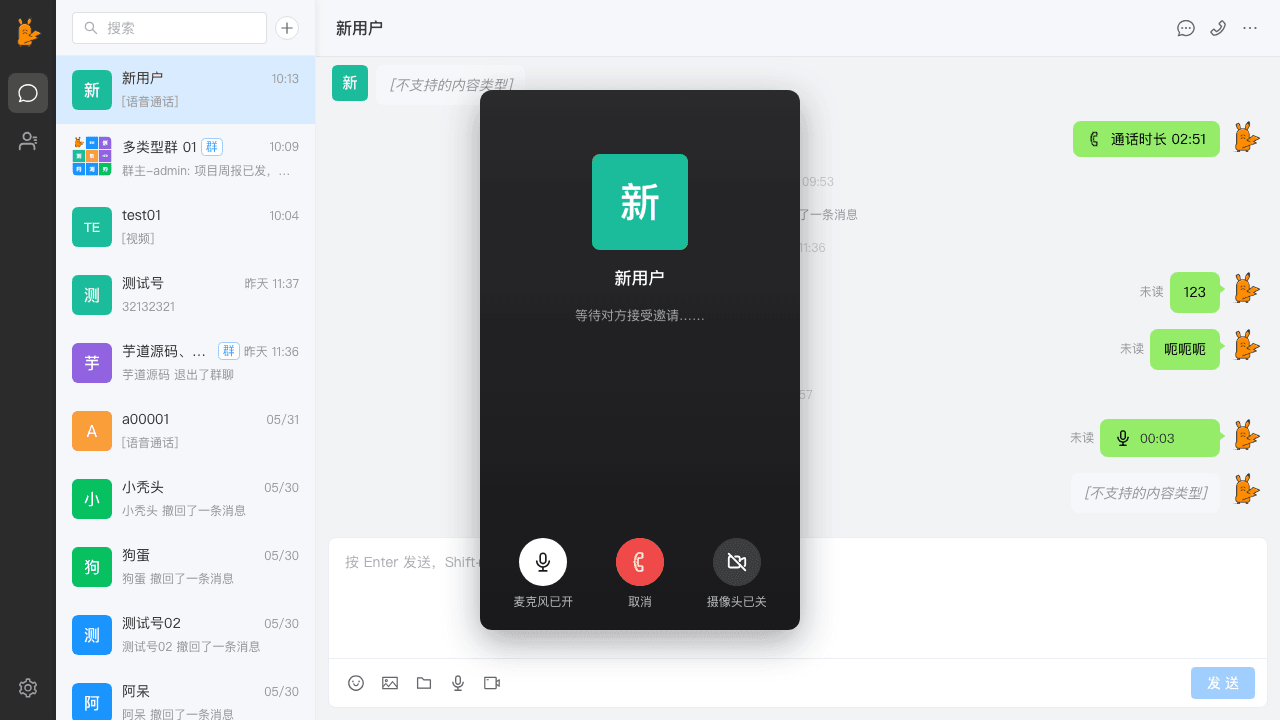

在好友资料卡或私聊会话里点「语音通话 / 视频通话」发起，对端收到来电后可接听 / 拒绝；接通后进入音视频窗口，可静音、开关摄像头、共享桌面（视频通话中开启屏幕共享轨道）、挂断。

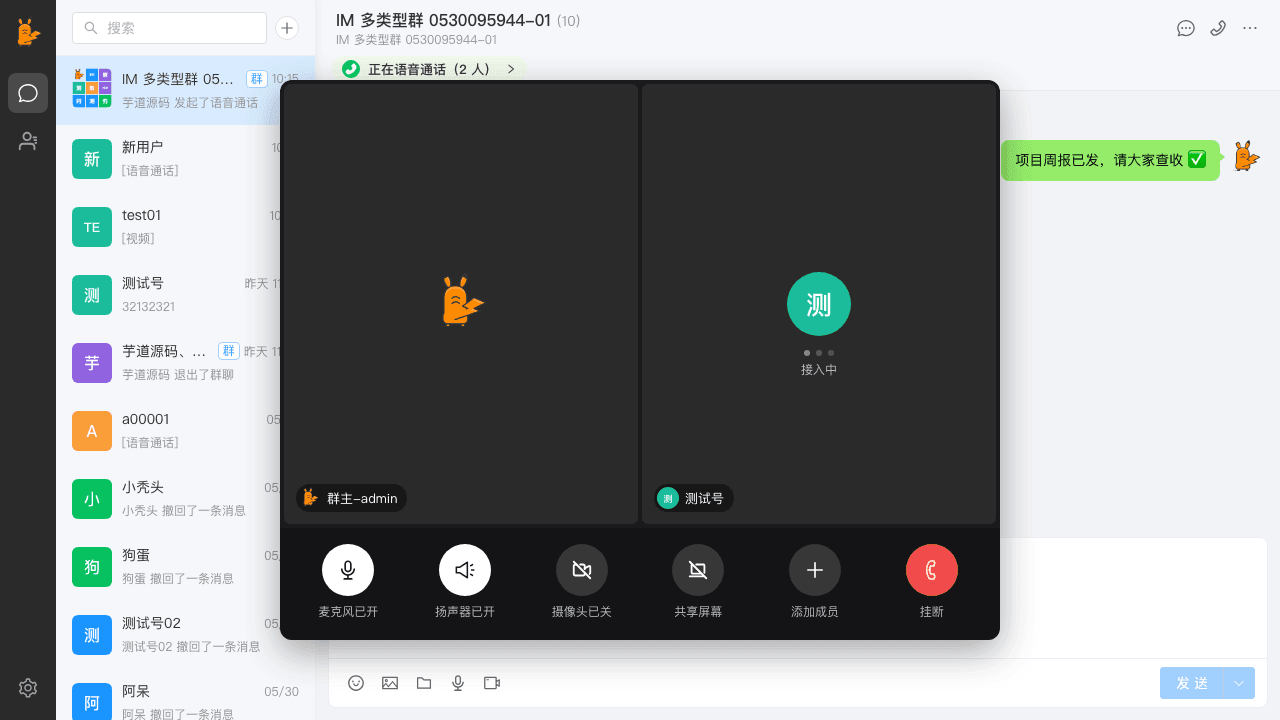

4.2 群聊通话（多人）

在群里发起多人通话、勾选成员邀请，通话中还可继续追加邀请（inviteCall）。群里正在进行的通话会在群顶部显示「N 人正在通话」胶囊条（getActiveCall），旁观成员点击即可加入（joinCall）。

4.3 通话记录

无论私聊还是群聊，通话结束后都会在聊天里留下一条记录（如「通话时长 02:51」「已取消」「无人接听」），由 RTC_CALL_START / RTC_CALL_END 两条消息在聊天流里渲染。

5. 运营侧

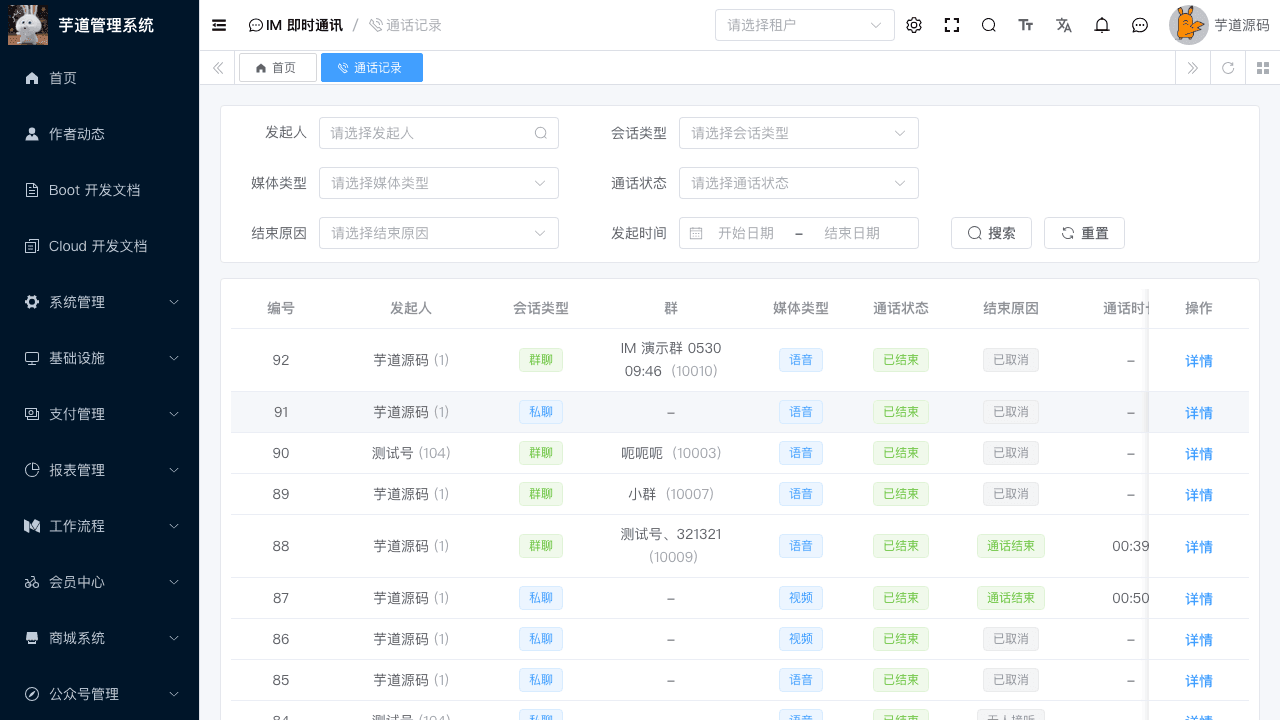

运营侧在 [IM 即时通讯 -> 通话记录] 下，对应 @/views/im/manager/rtc 目录，由 ImRtcCallManagerController 提供只读分页查询：可按会话类型、媒体类型、通话状态、结束原因、时间等筛选，查看通话记录与参与人、通话时长。运营侧不发起 / 不干预通话。
