【设备】点检记录、保养记录、维修单

设备执行记录模块，由 yudao-module-mes 后端模块的 dv.checkrecord、dv.maintenrecord、dv.repair 包实现。基于点检保养方案，记录每次设备点检、保养的执行结果；同时提供独立的维修工单管理。

本文涉及三个子模块：

点检记录：记录某台设备的一次点检执行结果，相关人员可直接填写实际执行的结果，以及登记在点检过程中发现的缺陷异常信息。
保养记录：记录某台设备的一次保养执行结果，包含各保养项目的逐项结果。
维修单：当设备需要维修时，可直接起草维修单。内容主要包括维修项目及故障描述，维修完成后由验收人填写维修结果。

本文涉及表如下图所示：

设备执行记录模块

# 1. 点检记录

点检记录，由 MesDvCheckRecordController 提供接口。

# 1.1 表结构

省略 creator/create_time/updater/update_time/deleted/tenant_id 等通用字段

CREATE TABLE `mes_dv_check_record` (
  `id` bigint NOT NULL AUTO_INCREMENT COMMENT '编号',

  `plan_id` bigint DEFAULT NULL COMMENT '方案ID',
  `machinery_id` bigint NOT NULL COMMENT '设备ID',

  `check_time` datetime NOT NULL COMMENT '点检时间',
  `user_id` bigint DEFAULT NULL COMMENT '点检人',

  `status` tinyint NOT NULL DEFAULT '10' COMMENT '状态',
  `remark` varchar(500) DEFAULT '' COMMENT '备注',
  PRIMARY KEY (`id`)
) ENGINE=InnoDB COMMENT='MES 点检记录';

① plan_id 关联 mes_dv_check_plan 表的 id 字段（详见《【设备】点检保养项目、点检保养方案》）。选填，若指定了方案，创建时系统会根据方案自动生成点检项目明细行。

② machinery_id 关联 mes_dv_machinery 表的 id 字段（详见《【设备】设备类型、设备台账》），必填。

③ check_time 为点检时间，必填。user_id 关联系统用户（AdminUserDO），为执行点检的人员，选填。

④ status 为记录状态。当前页面字典显示为（10=待点检，20=已完成），后端枚举名为 MesDvCheckRecordStatusEnum（DRAFT / FINISHED）。

该表包含一个子表：

mes_dv_check_record_line（点检记录行）：每个检查项目的逐项结果。

# 1.2 管理后台

对应 [MES 系统 -> 设备管理 -> 点检记录] 菜单，对应 yudao-ui-admin-vue3 项目的 @/views/mes/dv/checkrecord 目录。

# 列表

支持按点检计划、设备、点检人、状态、点检时间等条件搜索。

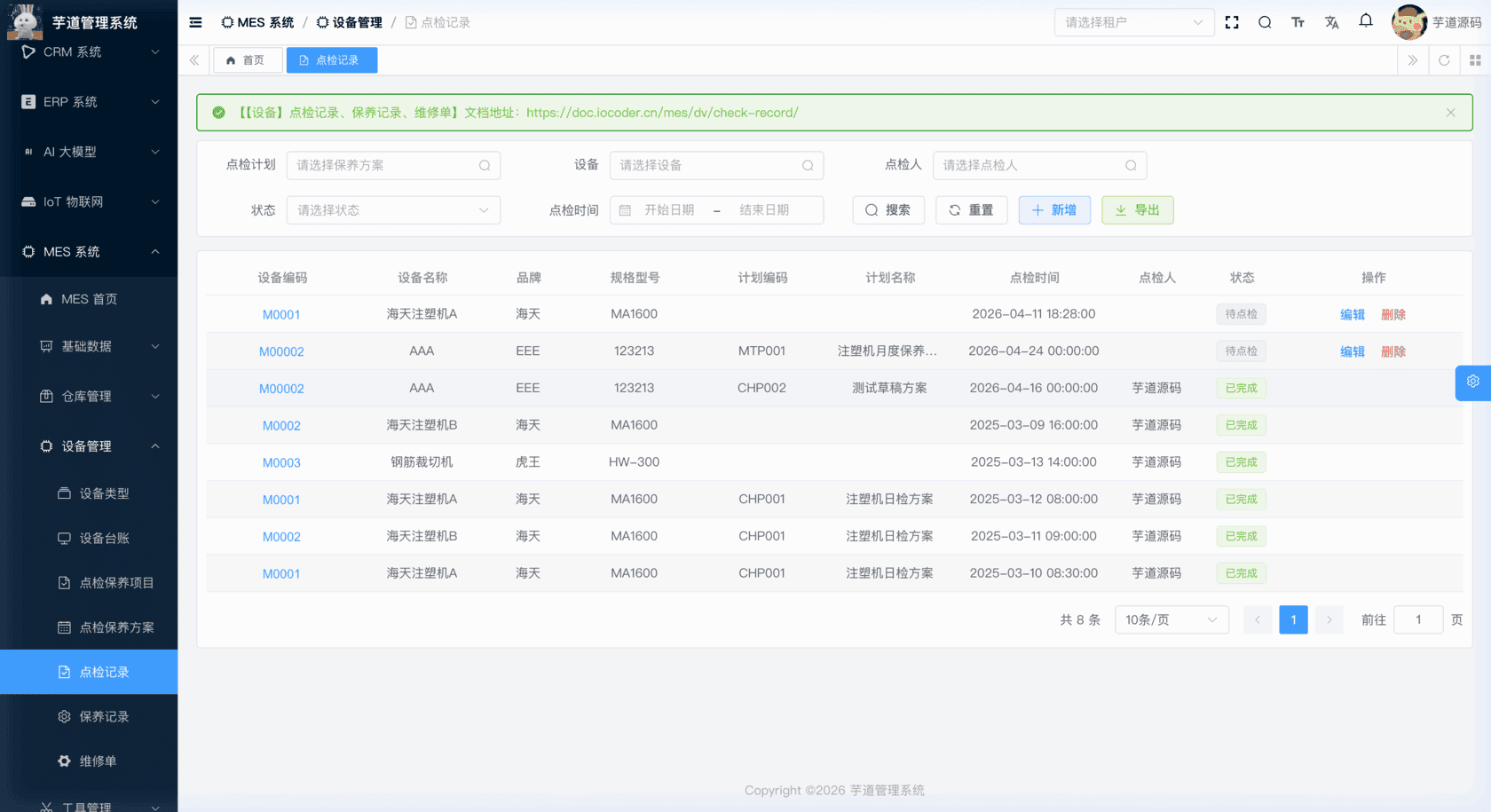

管理后台 - 点检记录列表

# 新增

点击【新增】按钮，弹出点检记录表单。填写设备、点检计划（选填）、点检人、点检时间等主单信息后，点击【保存】。保存成功后，弹窗自动切换为编辑态，下方出现点检项目明细区域；如果已选择点检方案，系统会根据方案自动生成点检项目明细行。

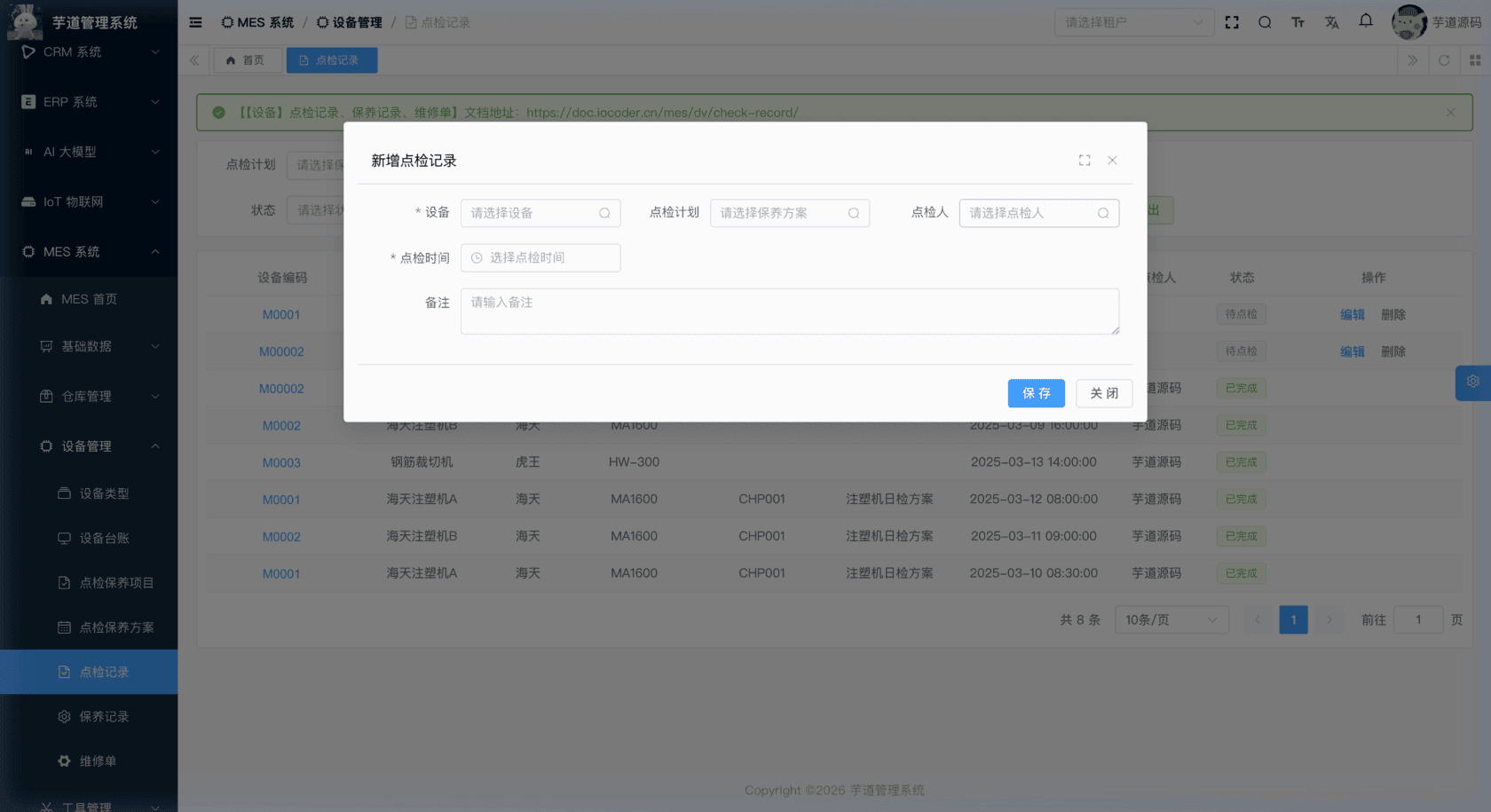

管理后台 - 点检记录新增

# 修改

待点检状态下点击【编辑】按钮，弹出修改表单；点击设备编码链接可查看详情。修改表单下方通过 el-divider 分隔展示点检项目明细列表。若变更了点检方案，旧明细会被删除并按新方案重新生成。

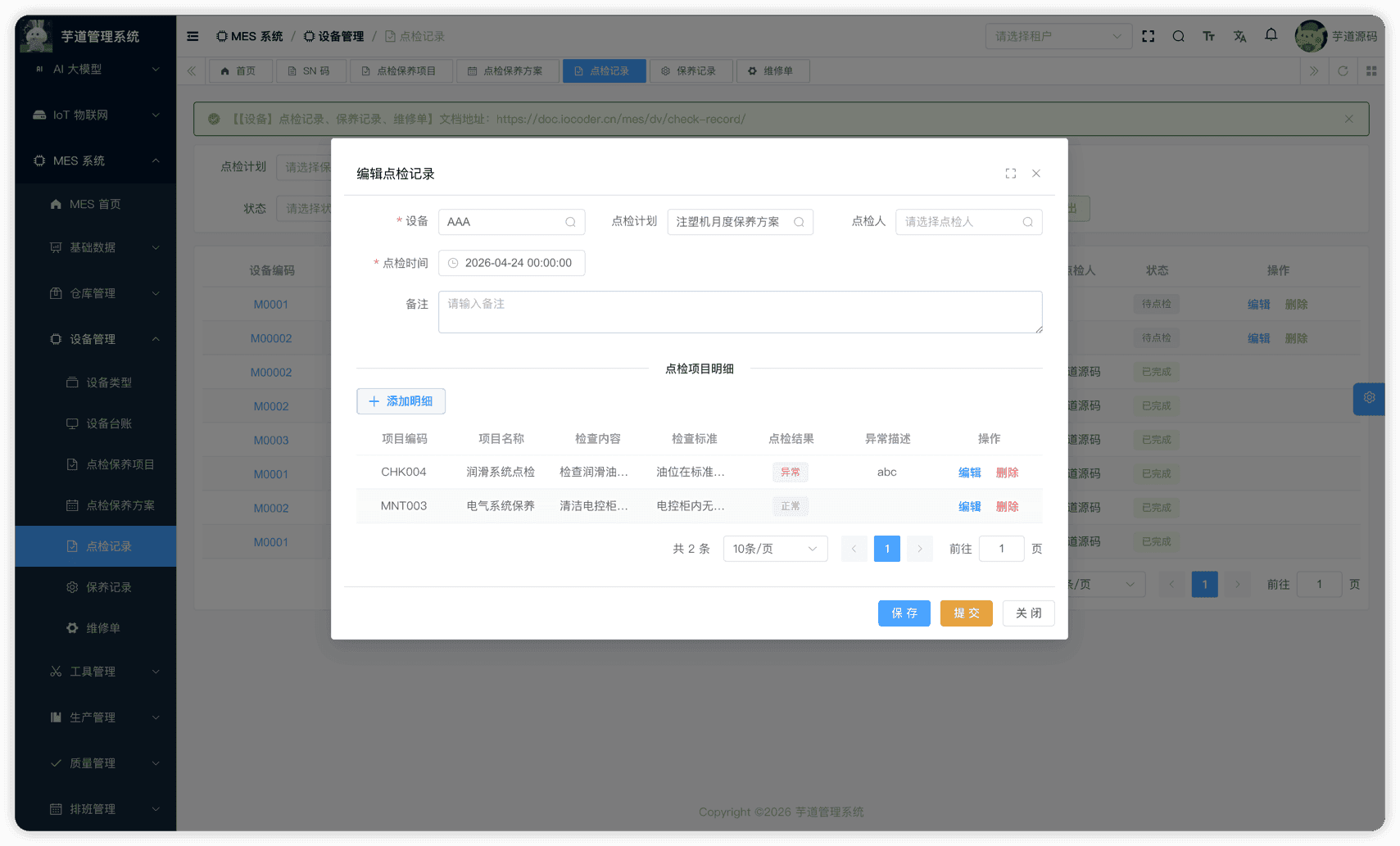

管理后台 - 点检记录修改

★ 检查项目行（编辑弹窗下方）：由 mes_dv_check_record_line 表存储。由 MesDvCheckRecordLineController 提供接口。

mes_dv_check_record_line 表结构

CREATE TABLE `mes_dv_check_record_line` (
  `id` bigint NOT NULL AUTO_INCREMENT COMMENT '编号',

  `record_id` bigint NOT NULL COMMENT '记录ID',

  `subject_id` bigint NOT NULL COMMENT '项目ID',

  `check_status` tinyint NOT NULL DEFAULT '1' COMMENT '检查结果',
  `check_result` varchar(500) DEFAULT NULL COMMENT '异常描述',

  `remark` varchar(500) DEFAULT '' COMMENT '备注',
  PRIMARY KEY (`id`)
) ENGINE=InnoDB COMMENT='MES 点检记录行';

① record_id 关联主表 mes_dv_check_record 的 id 字段。

② subject_id 关联 mes_dv_subject 表的 id 字段（详见《【设备】点检保养项目、点检保养方案》）。

③ check_status 为检查结果，枚举 MesDvCheckResultEnum（1=正常，2=异常），自动生成时默认为"正常"。check_result 为异常描述，仅当检查结果为"异常"时填写。

# 提交

点检完毕后点击【提交】（submitCheckRecord），状态变为「已完成」。仅待点检状态可提交，且必须至少存在一条点检项目明细。

# 2. 保养记录

保养记录，由 MesDvMaintenRecordController 提供接口。用于记录每次设备保养的执行结果。

# 2.1 表结构

省略 creator/create_time/updater/update_time/deleted/tenant_id 等通用字段

CREATE TABLE `mes_dv_mainten_record` (
  `id` bigint NOT NULL AUTO_INCREMENT COMMENT '编号',

  `plan_id` bigint DEFAULT NULL COMMENT '方案ID',

  `machinery_id` bigint NOT NULL COMMENT '设备ID',

  `mainten_time` datetime NOT NULL COMMENT '保养时间',
  `user_id` bigint DEFAULT NULL COMMENT '保养人',

  `status` tinyint NOT NULL DEFAULT '0' COMMENT '状态',

  `remark` varchar(500) DEFAULT '' COMMENT '备注',
  PRIMARY KEY (`id`)
) ENGINE=InnoDB COMMENT='MES 保养记录';

① plan_id 关联 mes_dv_check_plan 表的 id 字段（详见《【设备】点检保养项目、点检保养方案》），选填。

② machinery_id 关联 mes_dv_machinery 表的 id 字段（详见《【设备】设备类型、设备台账》），必填。

③ mainten_time 为保养时间，必填。user_id 关联系统用户（AdminUserDO），为保养人，选填（新增时默认填充当前登录用户）。

④ status 为记录状态，枚举 MesDvMaintenRecordStatusEnum（引用 MesOrderStatusConstants 常量）。当前页面字典显示为（0=待保养，4=已完成）。

该表包含一个子表：

mes_dv_mainten_record_line（保养记录行）：每个保养项目的逐项结果。

# 2.2 管理后台

对应 [MES 系统 -> 设备管理 -> 保养记录] 菜单，对应 yudao-ui-admin-vue3 项目的 @/views/mes/dv/maintenrecord 目录。

# 列表

支持按保养计划、设备、保养人、保养时间等条件搜索。

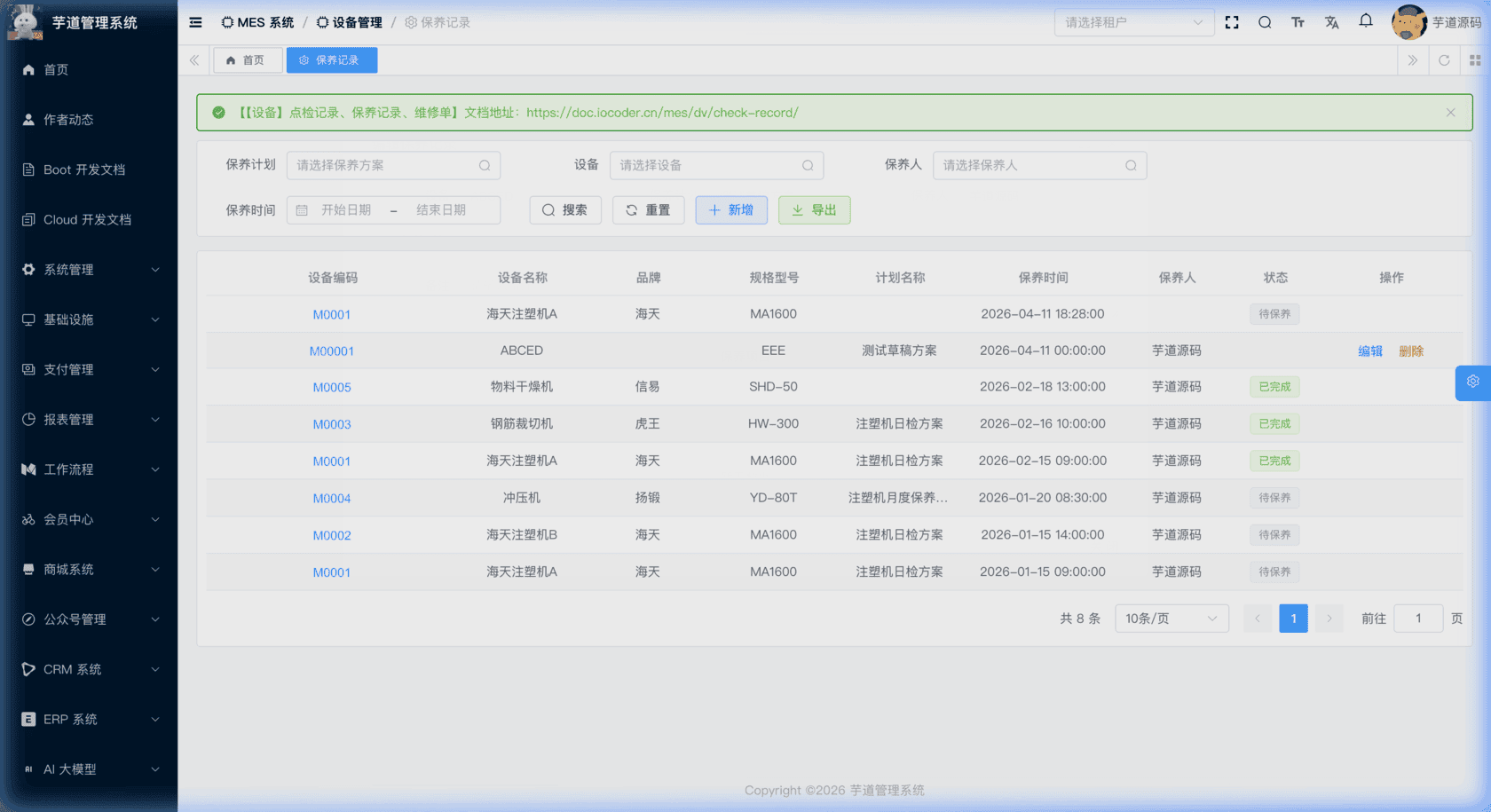

管理后台 - 保养记录列表

# 新增

点击【新增】按钮，弹出保养记录表单。填写设备、保养计划（选填）、保养人、保养时间等主单信息后，点击【保存】。保存成功后，弹窗自动切换为编辑态，下方出现保养项目明细区域。

注意：当前实现不会根据保养方案自动生成明细行，需在编辑态手工添加保养项目明细。

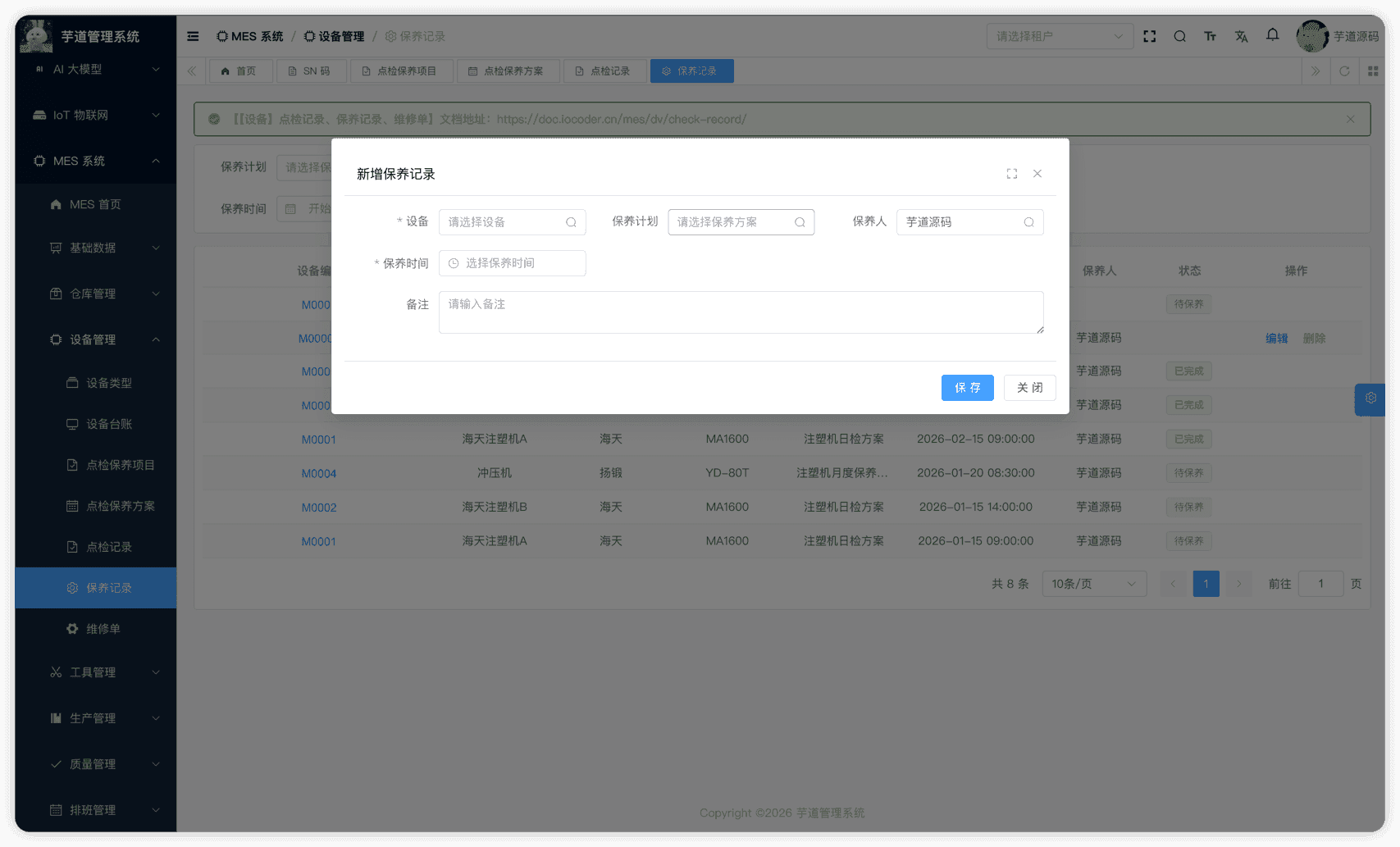

管理后台 - 保养记录新增

# 修改

点击设备编码链接可查看详情；待保养状态下点击【编辑】按钮进入修改表单。下图展示详情弹窗，表单下方通过 el-divider 分隔展示保养项目列表：

111

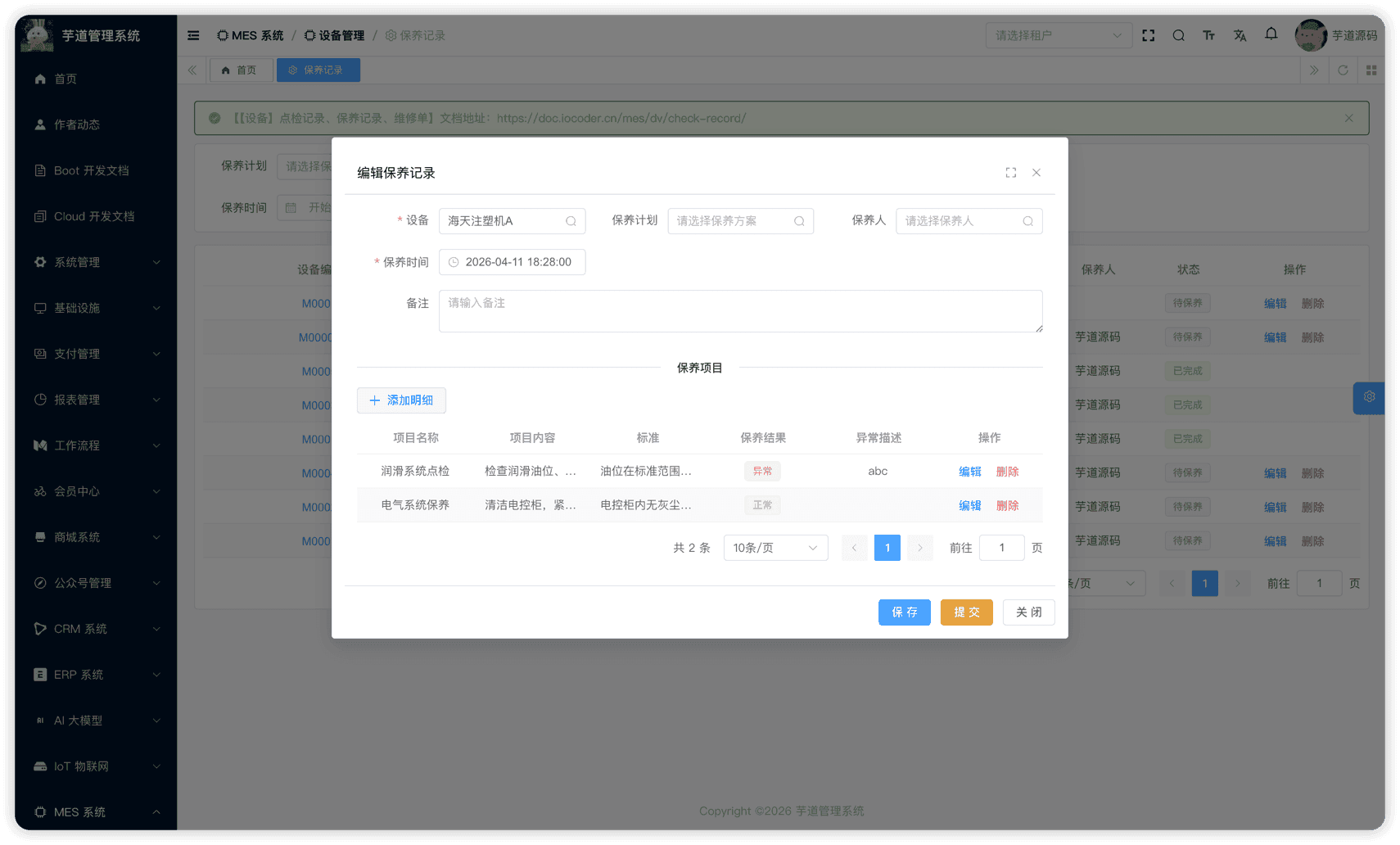

管理后台 - 保养记录修改

★ 保养项目行（编辑弹窗下方）：由 mes_dv_mainten_record_line 表存储。由 MesDvMaintenRecordLineController 提供接口。

mes_dv_mainten_record_line 表结构

CREATE TABLE `mes_dv_mainten_record_line` (
  `id` bigint NOT NULL AUTO_INCREMENT COMMENT '编号',

  `record_id` bigint NOT NULL COMMENT '记录ID',
  `subject_id` bigint NOT NULL COMMENT '项目ID',

  `status` tinyint NOT NULL COMMENT '保养结果',
  `result` varchar(500) DEFAULT NULL COMMENT '异常描述',

  `remark` varchar(500) DEFAULT '' COMMENT '备注',
  PRIMARY KEY (`id`)
) ENGINE=InnoDB COMMENT='MES 保养记录行';

① record_id 关联主表 mes_dv_mainten_record 的 id 字段。

② subject_id 关联 mes_dv_subject 表的 id 字段（详见《【设备】点检保养项目、点检保养方案》）。

③ status 为保养结果。当前页面字典显示为（0=异常，1=正常）。result 为异常描述，仅当结果为"异常"时填写。

# 提交

保养完毕后点击【提交】（submitMaintenRecord），状态变为「已完成」。仅待保养状态可提交，且必须至少存在一条保养项目明细。

# 3. 维修单

维修单，由 MesDvRepairController 提供接口。用于设备故障时创建维修工单，记录故障描述、维修过程和验收结果。维修人员填写维修描述与完成日期；验收人完成验收并写入维修结果。

# 3.1 表结构

省略 creator/create_time/updater/update_time/deleted/tenant_id 等通用字段

CREATE TABLE `mes_dv_repair` (
  `id` bigint NOT NULL AUTO_INCREMENT COMMENT '编号',
  `code` varchar(64) NOT NULL COMMENT '维修工单编码',
  `name` varchar(255) DEFAULT NULL COMMENT '维修工单名称',

  `machinery_id` bigint NOT NULL COMMENT '设备ID',

  `require_date` datetime DEFAULT NULL COMMENT '报修日期',
  `finish_date` datetime DEFAULT NULL COMMENT '维修完成日期',
  `confirm_date` datetime DEFAULT NULL COMMENT '验收日期',

  `result` tinyint DEFAULT NULL COMMENT '维修结果',
  `accepted_user_id` bigint DEFAULT NULL COMMENT '维修人',
  `confirm_user_id` bigint DEFAULT NULL COMMENT '验收人',

  `source_doc_type` tinyint DEFAULT NULL COMMENT '来源单据类型',
  `source_doc_id` bigint DEFAULT NULL COMMENT '来源单据ID',
  `source_doc_code` varchar(64) DEFAULT NULL COMMENT '来源单据编码',

  `status` tinyint NOT NULL DEFAULT '0' COMMENT '状态',
  `remark` varchar(500) DEFAULT '' COMMENT '备注',
  PRIMARY KEY (`id`)
) ENGINE=InnoDB COMMENT='MES 维修工单';

① machinery_id 关联 mes_dv_machinery 表的 id 字段（详见《【设备】设备类型、设备台账》），必填。

② result 为维修结果。当前页面字典显示为（1=修复成功，2=报废），由验收人在验收阶段（finishRepair）写入；创建和维修阶段该字段为空。

③ accepted_user_id 为维修人，提交时由系统自动写入当前操作人。confirm_user_id 为验收人，验收时由系统自动写入当前操作人。

④ source_doc_type、source_doc_id、source_doc_code 为来源单据预留字段，暂未使用。

⑤ status 为维修单状态，枚举 MesDvRepairStatusEnum（引用 MesOrderStatusConstants 常量）：

状态值	枚举名	说明	可执行操作
0	PREPARE	草稿	提交
1	CONFIRMED	维修中	完成维修
2	APPROVING	待验收	验收通过 / 报废
4	FINISHED	已确认	—

状态流转说明

创建 ──→ 草稿(0) ──提交──→ 维修中(1) ──完成维修──→ 待验收(2) ──验收──→ 已确认(4)

创建（createRepair）：填写维修单编码、名称、设备、报修日期等，创建草稿。
提交（submitRepair）：当前操作人自动写入 accepted_user_id 作为维修人，状态变为"维修中"。
完成维修（confirmRepair）：维修人填写维修完成日期（finish_date），状态变为"待验收"。
验收（finishRepair）：验收人选择维修结果（修复成功/报废），系统自动写入验收人（confirm_user_id）和验收日期（confirm_date），状态变为"已确认"。

该表包含一个子表：

mes_dv_repair_line（维修行）：记录具体的故障项。

# 3.2 管理后台

对应 [MES 系统 -> 设备管理 -> 维修工单] 菜单，对应 yudao-ui-admin-vue3 项目的 @/views/mes/dv/repair 目录。

# 列表

支持按维修单编码、名称、设备、维修结果、状态等条件搜索。

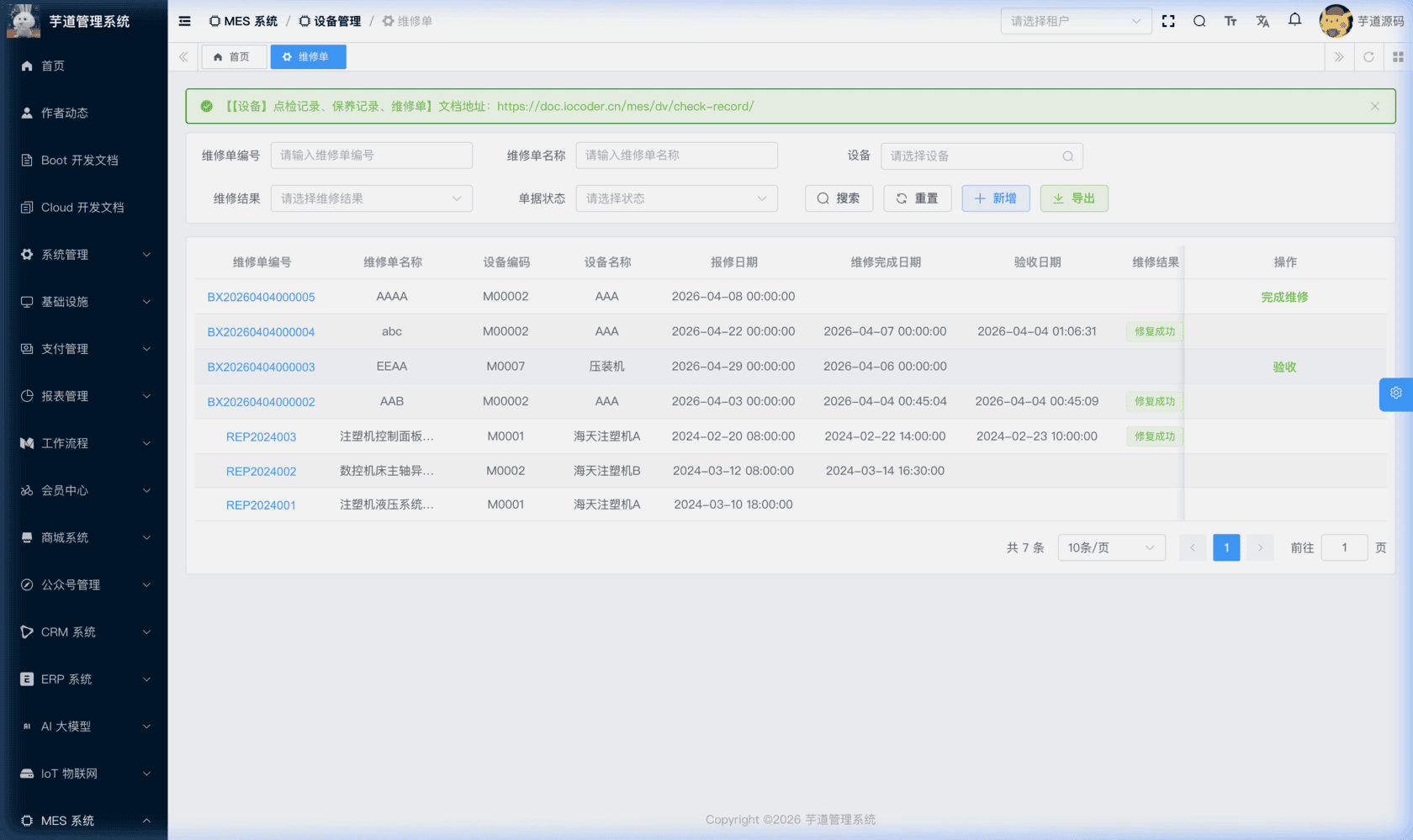

管理后台 - 维修单列表

# 新增

点击【新增】按钮，弹出维修单表单。填写维修单编码（可点击"生成"自动生成）、名称、设备、报修日期等主单信息后，点击【保存】。保存成功后，弹窗自动切换为编辑态，下方出现维修项目明细区域，可添加维修项目、故障描述等明细。

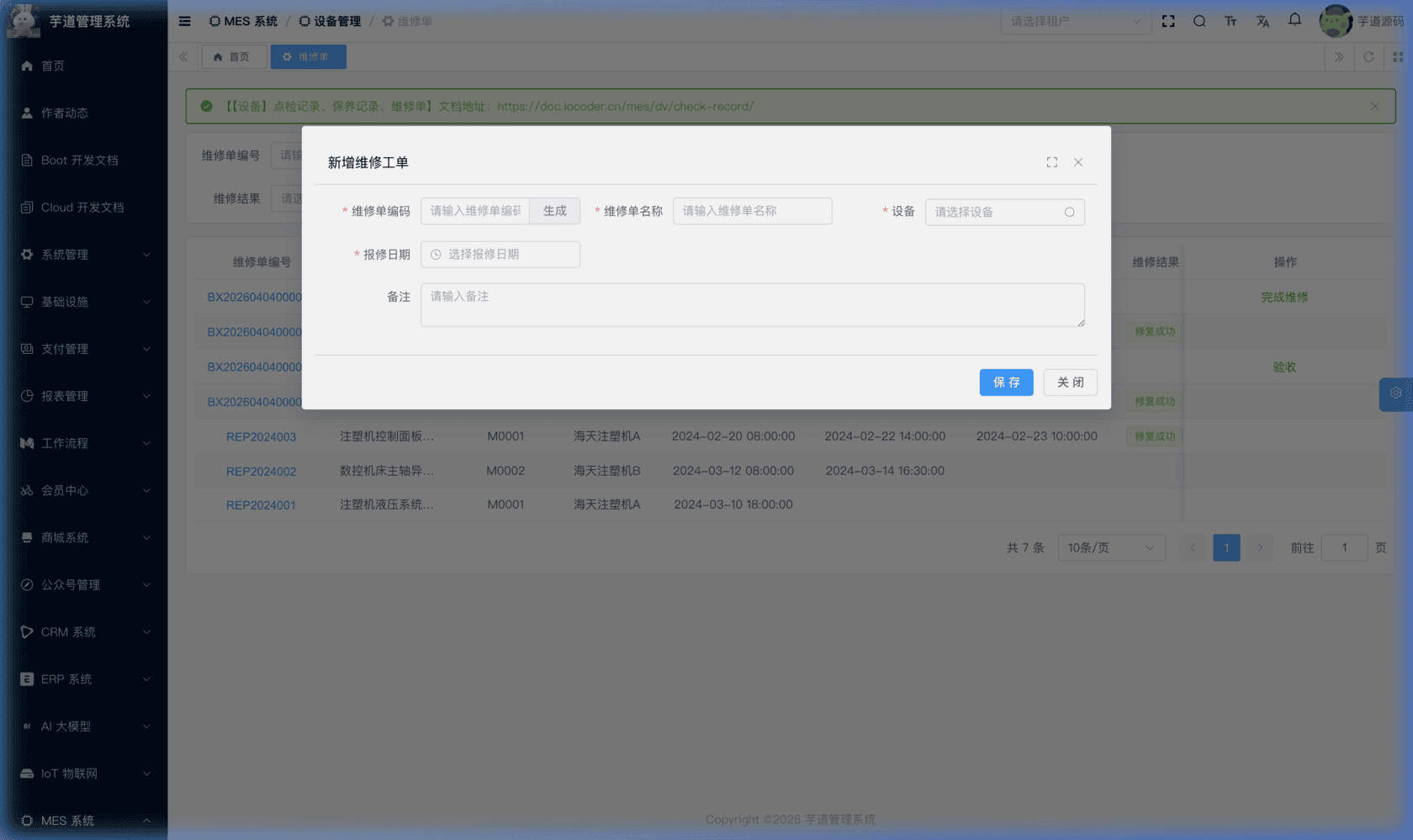

管理后台 - 维修单新增

# 修改

点击维修单编码链接可查看详情；草稿状态下点击【编辑】按钮进入修改表单。下图展示编辑表单，表单下方通过 el-divider 分隔展示维修项目明细列表：

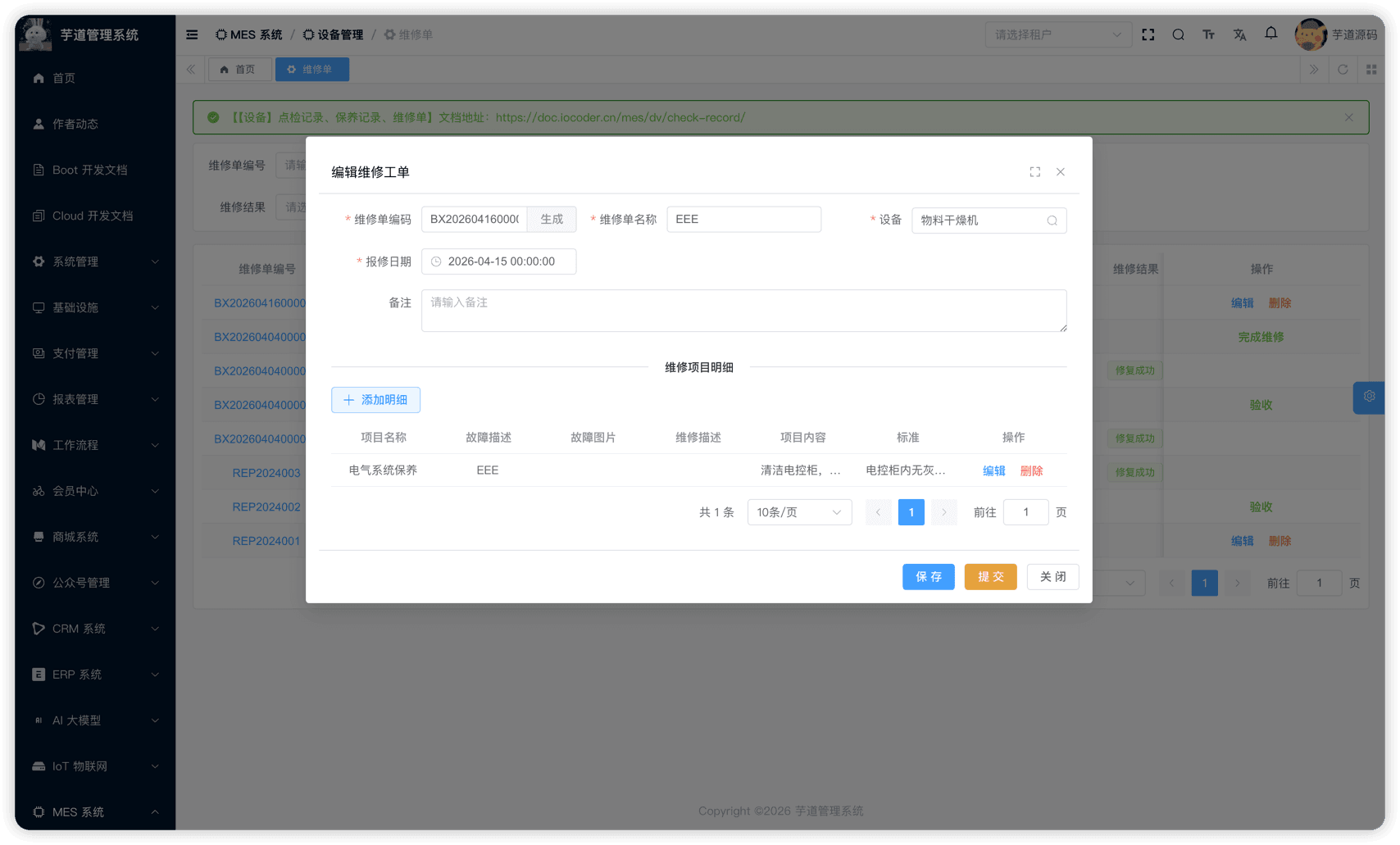

管理后台 - 维修单修改

★ 故障行（编辑弹窗下方）：由 mes_dv_repair_line 表存储。由 MesDvRepairLineController 提供接口。

mes_dv_repair_line 表结构

CREATE TABLE `mes_dv_repair_line` (
  `id` bigint NOT NULL AUTO_INCREMENT COMMENT '编号',

  `repair_id` bigint NOT NULL COMMENT '维修单ID',

  `subject_id` bigint DEFAULT NULL COMMENT '项目ID',

  `malfunction` varchar(500) NOT NULL COMMENT '故障描述',
  `malfunction_url` varchar(1000) DEFAULT NULL COMMENT '故障图片URL',
  `description` varchar(500) DEFAULT NULL COMMENT '维修说明',

  `remark` varchar(500) DEFAULT '' COMMENT '备注',
  PRIMARY KEY (`id`)
) ENGINE=InnoDB COMMENT='MES 维修行';

① repair_id 关联主表 mes_dv_repair 的 id 字段。

② subject_id 关联 mes_dv_subject 表的 id 字段（选填，可关联具体的点检/保养项目，详见《【设备】点检保养项目、点检保养方案》）。

③ malfunction 为故障现象描述，malfunction_url 为故障照片。description 为维修说明。均为说明性字段，后端不参与业务逻辑判定。

# 提交

草稿状态下，点击列表中的【提交】按钮（或编辑弹窗内的【提交】），调用 submitRepair。系统自动将当前操作人写入 accepted_user_id（维修人），状态变为「维修中」。

# 完成维修

维修中状态下，列表操作列出现【完成维修】按钮。点击后弹出表单，维修人填写维修完成日期（finish_date），调用 confirmRepair，状态变为「待验收」。

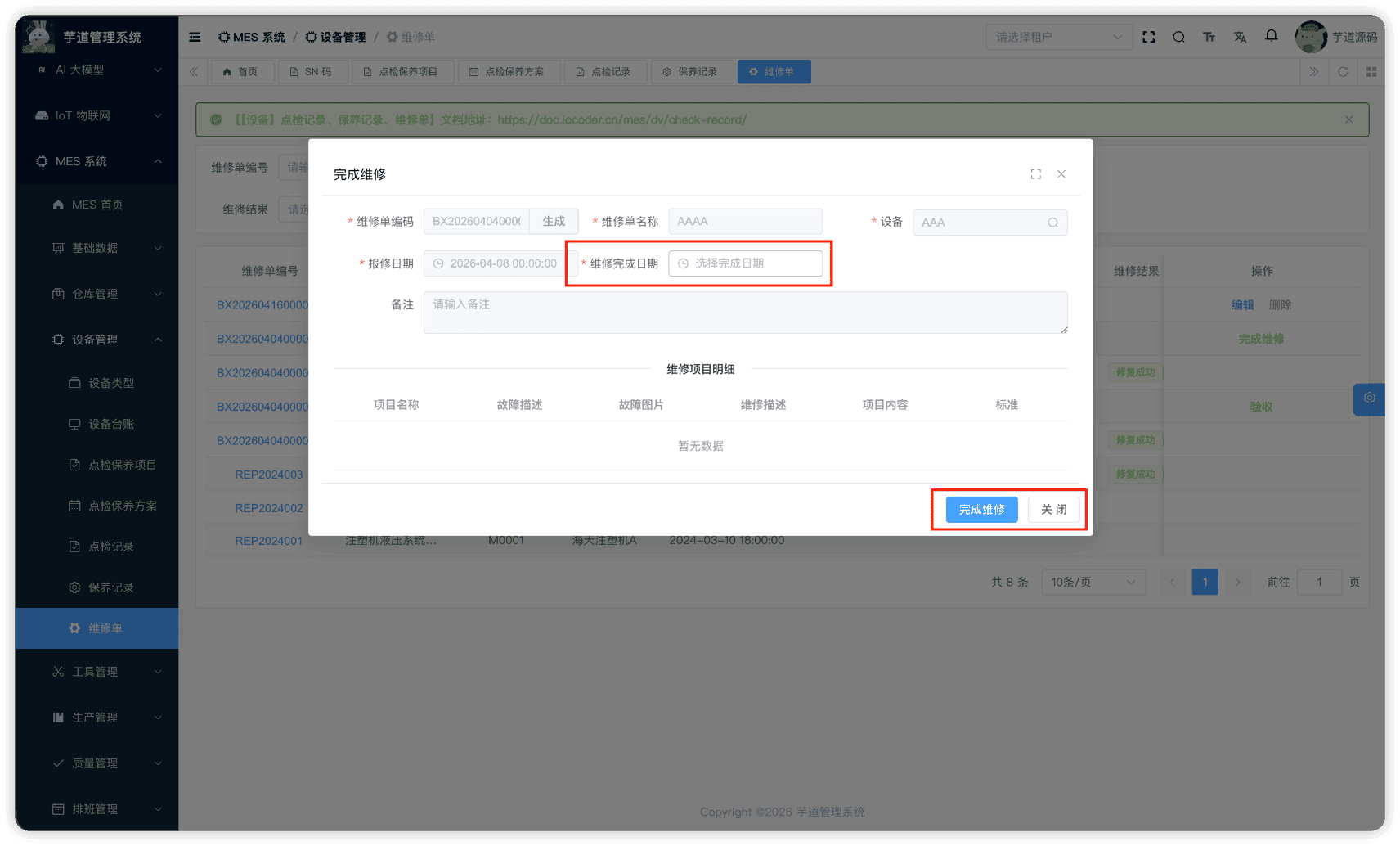

管理后台 - 维修单完成维修

# 验收

待验收状态下，列表操作列出现【验收】按钮。点击后弹出表单，验收人选择维修结果（修复成功 / 报废），调用 finishRepair。系统自动写入验收人（confirm_user_id）和验收日期（confirm_date），状态变为「已确认」。

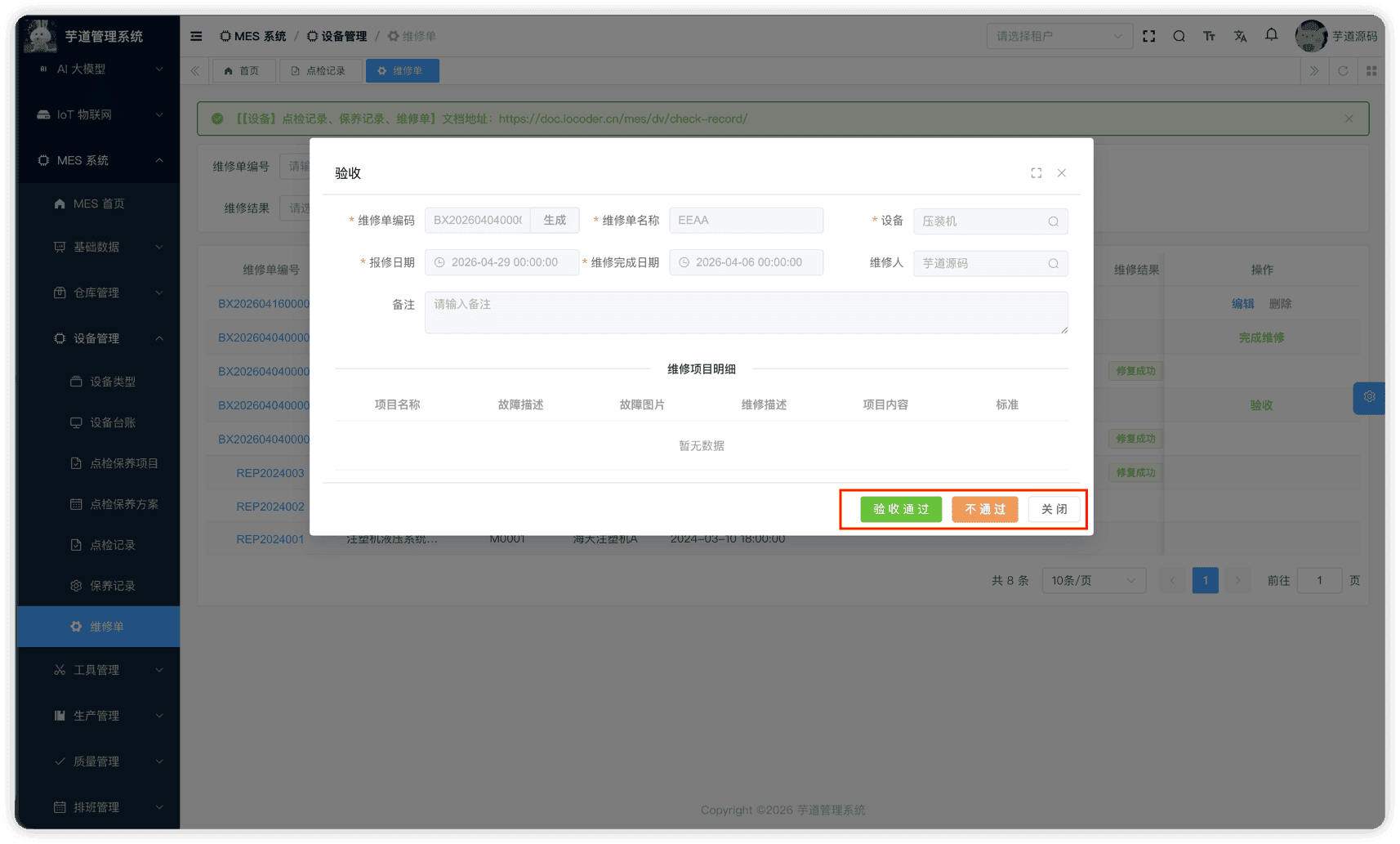

管理后台 - 维修单验收
