设备点检及保养一般都是周期性的任务，区别在于点检的项目内容和保养的项目内容不同。点检保养配置模块由 yudao-module-mes 后端模块的 dv.subject、dv.checkplan 包实现，通过「项目 → 方案 → 记录」三层结构，实现设备点检和保养任务的标准化管理。

本文涉及两个子模块：

• 点检保养项目：对具体的检查内容进行统一维护（如温度检测、润滑检查、紧固检测等），是方案的最小执行单元。
• 点检保养方案：主要为用户提供一个模板功能，用于设置指定设备在指定周期内的点检保养项目。

本文涉及表如下图所示：

1. 点检保养项目

点检保养项目，由 MesDvSubjectController 提供接口。

1.1 表结构

省略 creator/create_time/updater/update_time/deleted/tenant_id 等通用字段

CREATE TABLE `mes_dv_subject` (
  `id` bigint NOT NULL AUTO_INCREMENT COMMENT '编号',
  `code` varchar(64) NOT NULL COMMENT '项目编码',
  `name` varchar(255) DEFAULT NULL COMMENT '项目名称',

  `type` tinyint NOT NULL COMMENT '项目类型',

  `content` varchar(500) NOT NULL COMMENT '项目内容',
  `standard` varchar(255) DEFAULT NULL COMMENT '标准',

  `status` tinyint NOT NULL DEFAULT '0' COMMENT '状态',

  `remark` varchar(500) DEFAULT '' COMMENT '备注',
  PRIMARY KEY (`id`)
) ENGINE=InnoDB COMMENT='MES 点检保养项目';

① type 为项目类型，字典 mes_dv_subject_type（点检项目/保养项目）。同一个项目只能属于一种类型。

② content 为项目的具体检查内容说明，standard 为判定标准（如"温度 ≤ 80℃"）。均为说明性字段，后端不参与业务逻辑判定，供点检/保养人员在前端参考。

③ status 为通用启用/禁用状态，枚举 CommonStatusEnum（0=开启，1=关闭）。

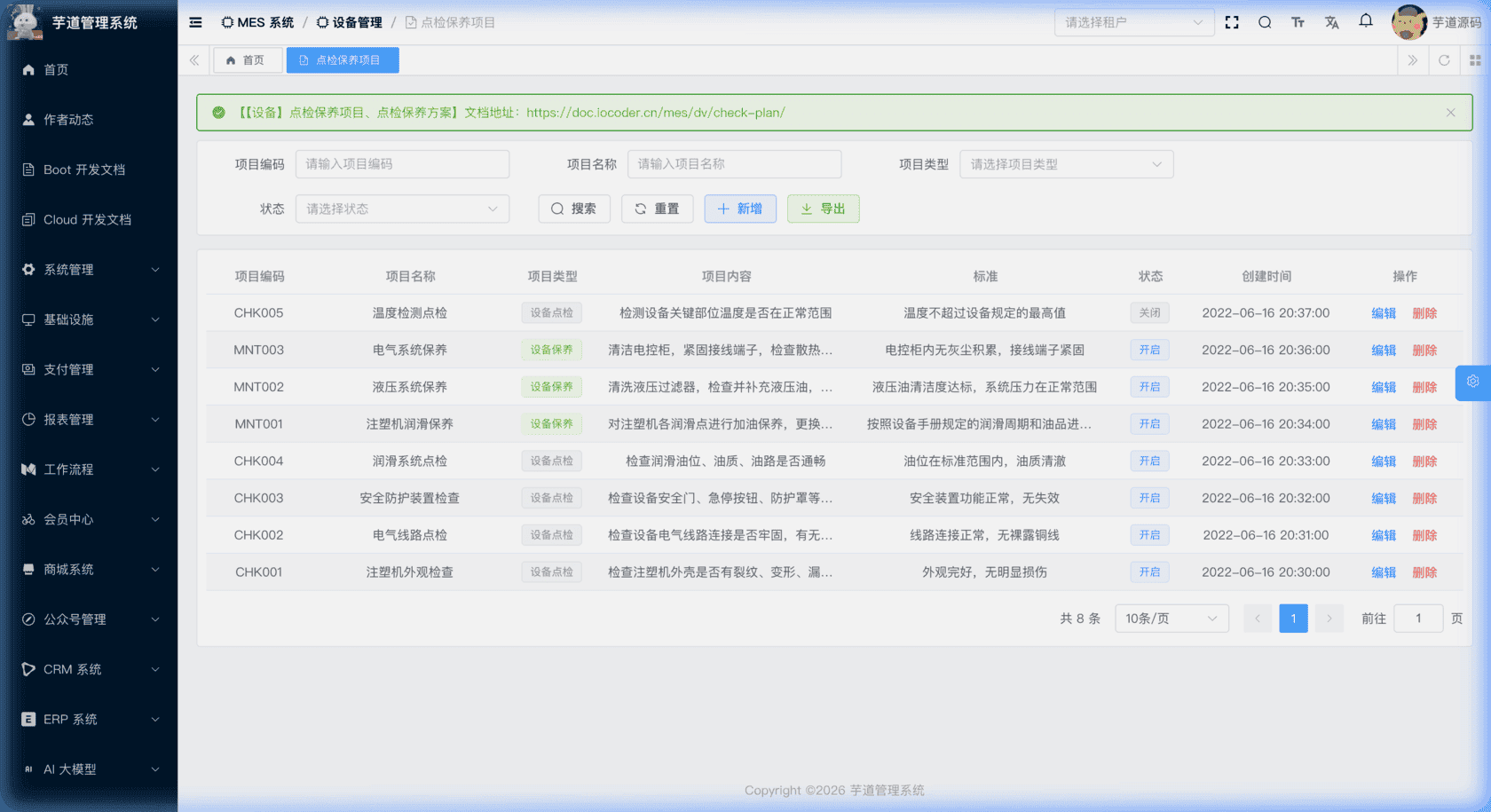

1.2 管理后台

对应 [MES 系统 -> 设备管理 -> 点检保养项目] 菜单，对应 yudao-ui-admin-vue3 项目的 @/views/mes/dv/subject 目录。

支持按项目编码、名称、类型等条件搜索，以及新增、修改、删除操作。

删除限制：如果该项目已被某个点检保养方案引用（即 mes_dv_check_plan_subject 中存在关联记录），则不允许删除，后端会抛出 DV_SUBJECT_USED_BY_CHECK_PLAN 异常。需先从方案中移除该项目，再执行删除。

2. 点检保养方案

点检保养方案，由 MesDvCheckPlanController 提供接口。

2.1 表结构

省略 creator/create_time/updater/update_time/deleted/tenant_id 等通用字段

CREATE TABLE `mes_dv_check_plan` (
  `id` bigint NOT NULL AUTO_INCREMENT COMMENT '编号',
  `code` varchar(64) NOT NULL COMMENT '方案编码',
  `name` varchar(255) NOT NULL COMMENT '方案名称',

  `type` tinyint NOT NULL COMMENT '方案类型',

  `start_date` datetime DEFAULT NULL COMMENT '开始日期',
  `end_date` datetime DEFAULT NULL COMMENT '结束日期',
  `cycle_type` tinyint NOT NULL COMMENT '频次类型',
  `cycle_count` int NOT NULL DEFAULT '1' COMMENT '频次',

  `status` tinyint NOT NULL DEFAULT '0' COMMENT '状态',
  `remark` varchar(500) DEFAULT '' COMMENT '备注',
  PRIMARY KEY (`id`)
) ENGINE=InnoDB COMMENT='MES 点检保养方案';

① type 为方案类型，枚举 MesDvCheckPlanTypeEnum（1=点检，2=保养）。

② start_date、end_date 定义方案的生效时间范围。cycle_type 为执行频次类型，cycle_count 为频次数值（默认值为 1）。均为说明性字段，后端不基于这些字段自动触发任务，供用户规划参考。

③ status 为方案状态，枚举 MesDvCheckPlanStatusEnum（0=草稿，1=已启用）。

---

该表包含两个子表：

• mes_dv_check_plan_machinery（方案关联设备）：定义该方案适用于哪些设备。
• mes_dv_check_plan_subject（方案关联项目）：定义该方案包含哪些点检/保养项目。

2.2 管理后台

对应 [MES 系统 -> 设备管理 -> 点检保养方案] 菜单，对应 yudao-ui-admin-vue3 项目的 @/views/mes/dv/checkplan 目录。

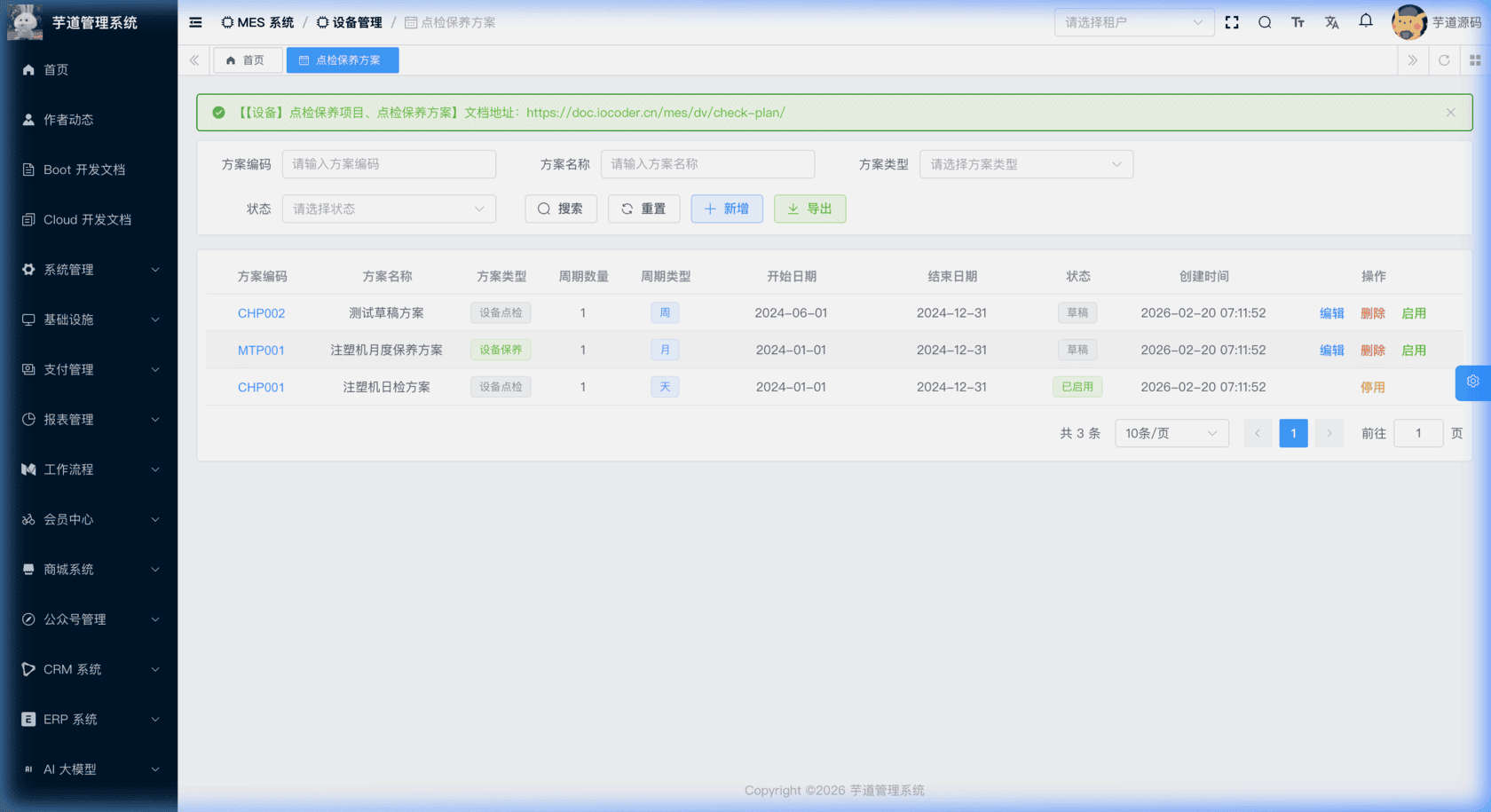

列表

支持按方案编码、名称、类型、状态等条件搜索。

新增

点击【新增】按钮，弹出方案新增表单。用户需要填写方案编码、名称、类型、周期数量、周期类型等主表字段，还可以选填开始/结束日期和备注。

新增保存后直接关闭弹窗并刷新列表，方案初始状态为"草稿"。此时尚不能维护关联设备和关联项目，需先保存方案后再通过【编辑】进入方案详情来维护子表。

修改

点击编码链接可查看方案详情；点击【编辑】按钮可进入修改表单。仅草稿状态的方案可以编辑，已启用的方案不允许修改。

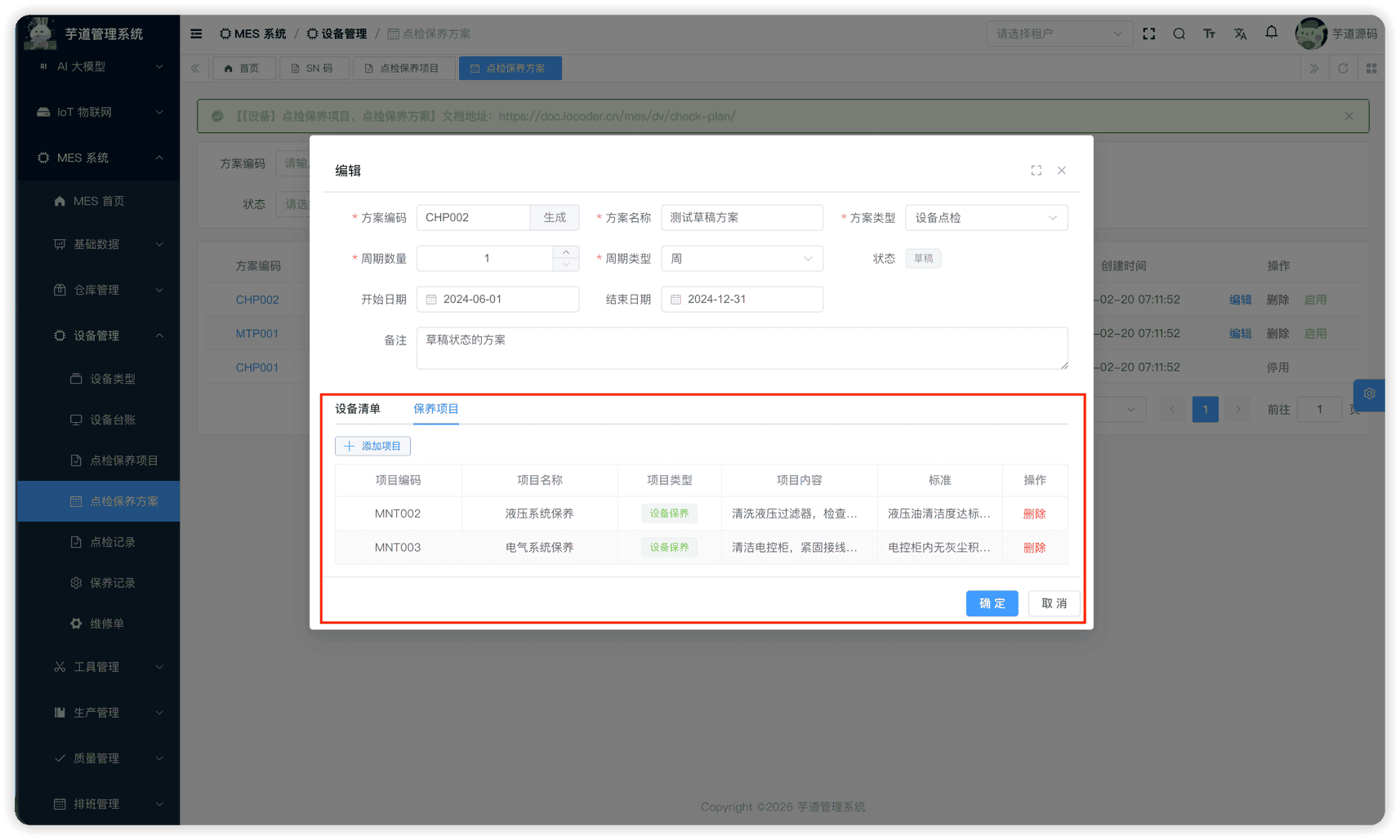

编辑表单上方为主表字段，下方通过 el-tabs 展示设备清单和保养项目两个 Tab 页（仅方案已保存后才显示）：

★ 设备清单（编辑弹窗 Tab）：由 mes_dv_check_plan_machinery 表存储，定义适用设备。由 MesDvCheckPlanMachineryController 提供接口。

mes_dv_check_plan_machinery 表结构

CREATE TABLE `mes_dv_check_plan_machinery` (
  `id` bigint NOT NULL AUTO_INCREMENT COMMENT '编号',

  `plan_id` bigint NOT NULL COMMENT '方案ID',

  `machinery_id` bigint NOT NULL COMMENT '设备ID',

  `remark` varchar(500) DEFAULT '' COMMENT '备注',
  PRIMARY KEY (`id`)
) ENGINE=InnoDB COMMENT='MES 方案关联设备';

① plan_id 关联主表 mes_dv_check_plan 的 id 字段。

② machinery_id 关联 mes_dv_machinery 表的 id 字段（详见 《【设备】设备类型、设备台账》）。系统在添加时会做两层唯一性校验：同一方案内设备不可重复；同一设备不可同时归属多个同类型方案（例如不能把同一台设备加入两个点检方案）。

★ 保养项目（编辑弹窗 Tab）：由 mes_dv_check_plan_subject 表存储，定义包含的点检/保养项目。由 MesDvCheckPlanSubjectController 提供接口。

mes_dv_check_plan_subject 表结构

CREATE TABLE `mes_dv_check_plan_subject` (
  `id` bigint NOT NULL AUTO_INCREMENT COMMENT '编号',

  `plan_id` bigint NOT NULL COMMENT '方案ID',

  `subject_id` bigint NOT NULL COMMENT '项目ID',

  `remark` varchar(500) DEFAULT '' COMMENT '备注',
  PRIMARY KEY (`id`)
) ENGINE=InnoDB COMMENT='MES 方案关联项目';

① plan_id 关联主表 mes_dv_check_plan 的 id 字段。

② subject_id 关联 mes_dv_subject 表的 id 字段。添加时后端会校验：项目必须存在且状态为已启用；同一方案内项目不可重复。

注意：设备清单和保养项目的添加/删除操作，同样要求方案处于草稿状态。已启用的方案不允许增删关联设备和项目。

启用/停用/删除限制

方案采用"草稿 → 已启用"两阶段状态管理，各操作的前置条件如下：

操作	前置条件	说明
编辑	状态 = 草稿	已启用的方案不可修改主表字段
删除	状态 = 草稿	已启用的方案不可删除；删除时级联清除关联设备和项目
启用	状态 = 草稿 + 至少关联 1 台设备 + 至少关联 1 个项目	启用后方案开始生效，可用于生成点检/保养记录
停用	状态 = 已启用	停用后方案回到草稿状态，可重新编辑
增删关联设备/项目	状态 = 草稿	在编辑弹窗的 Tab 中操作，已启用的方案不允许变更
